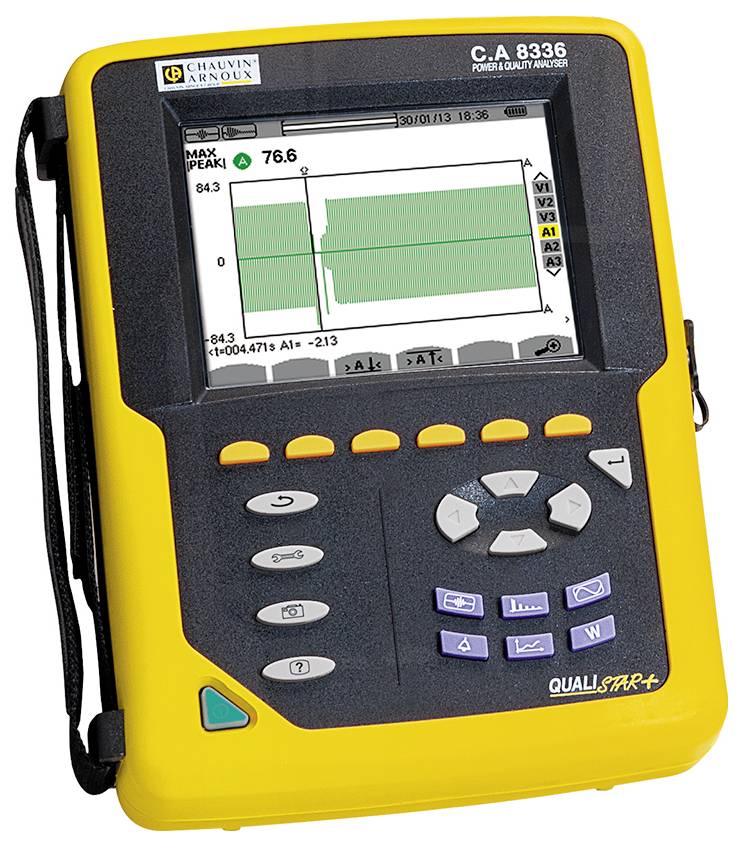

Chauvin Arnoux C.A 8336 analizator omrežja 3 fazna s funkcijo zapisovalnika
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (6215,00 € / Kos)
6215,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Chauvin Arnoux C.A 8336 analizator omrežja 3 fazna s funkcijo zapisovalnika
- 5 napetostnih in 4 tokovni vhodi
- Vse meritve za popolno izravnavo moči in izračun reaktivne moči popačenja
- Harmonična meritev do 50. reda
- Zaznavanje prehodnosti z valovno obliko
- Nastavljivi alarmi
- Način vklopa (vhodni tokovi) do 10 minut
Tehnične specifikacije
- Vrsta izdelka
analizator omrežja
- Merilna kategorija
CAT III 1000 V
CAT IV 600 V
delovni standardi (lastni)
- Oskrba z napetostjo
Baterija 9,6 V NiMH ali napajalnik
- Mere
(Š x V) 30 cm x 40 cm
- Teža
4.925 kg
- Vrsta meritve
3 fazna
- Značilnosti
s funkcijo zapisovalnika
- Širina
30 cm
- Višina
40 cm
- Vmesnik
RS-232
USB
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1310155 Chauvin Arnoux C.A 8336 analizator omrežja 3 fazna s funkcijo zapisovalnika
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1310155 Chauvin Arnoux C.A 8336 analizator omrežja 3 fazna s funkcijo zapisovalnika
Informacije
Informacije 1310155 Chauvin Arnoux C.A 8336 analizator omrežja 3 fazna s funkcijo zapisovalnika
Opis
Analizatorji Qualistar merijo vse napetostne, tokovne in napajalne parametre omrežja in nudijo takojšnjo sliko najpomembnejših parametrov kakovosti omrežja.

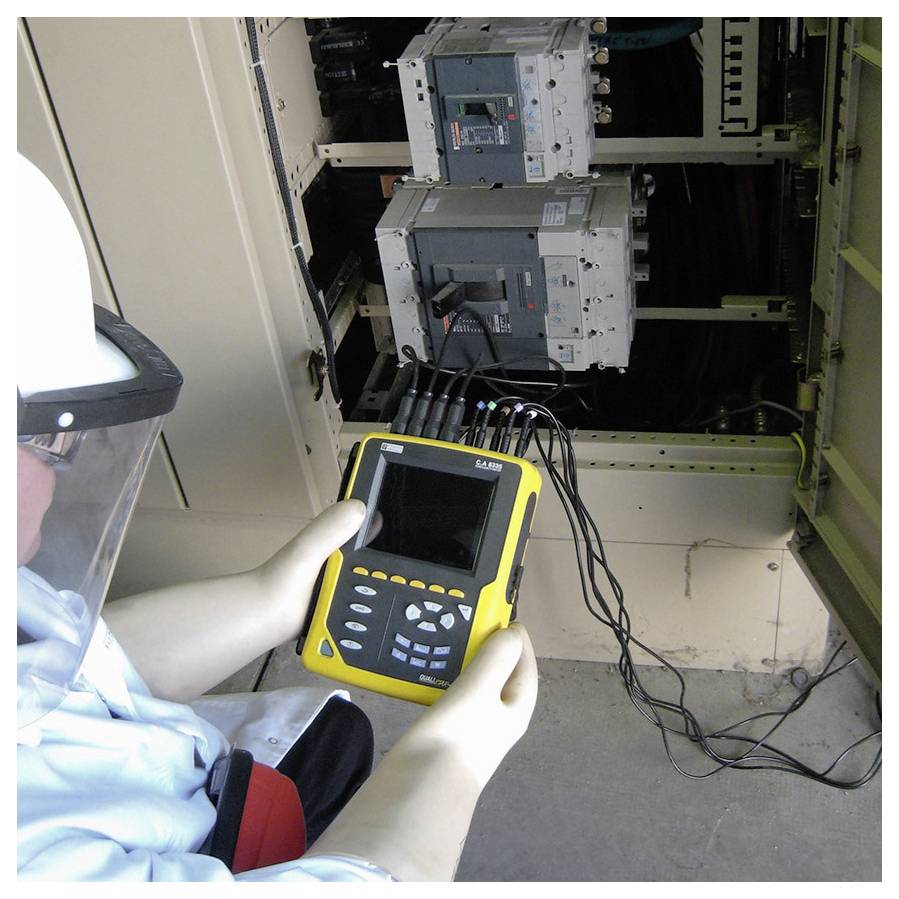

Primerni so predvsem za vzdrževanje in preizkušanje v industrijskih ali komercialnih obratih. Naprave so priročne in natančne ter poleg tega ponujajo številne funkcije za izračun in obdelavo.
Serija Qualistar ponuja izvrstno paleto funkcij:
- Prikaz valovnih oblik v realnem času (4 napetosti, 4 tokovi)
- merjenje RMS napetosti in tokov do 1/2 obdobja
- Intuitivno vodenje uporabnikov
- Samodejno zaznavanje uporabljenih tokovnih transformatorjev
- Ukrepi vse vrste sistemov: trifazni, Aron itd.
- Prikaz faznega diagrama
- Merjenje moči W, VA, var, VAD
- Merjenje energije Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Izračun faktorjev K in FHL
- izračun popačenja (napetost in tok)
- Izračun faktorja pomika cos φ (DPF) in faktorja moči (PF)
- Vdori (začetni tokovi) do 10 minut
- zaznavanje sto prehodnih prehodov (z več deset števk μs)
- Izračun utripanja Pst & Plt
- Izračun asimetrije (napetosti in toka)
- Nadzor omrežja z nastavljivimi pragovi alarma
- IEC 61000-4-30 razred B
- Shranjevanje vsebine zaslona (slik in podatkov)
- Shranjevanje podatkov in prenos v računalnik
- Programska oprema za prenos podatkov in sprotno komunikacijo z osebnim računalnikom
Za ocenjevanje sta na voljo dva različna programa:
Prenos analizatorja moči programske opreme (vključen) in programske opreme DataView (neobvezno)
Programska oprema Power Analyzer Transfer omogoča konfiguriranje naprave, prikaz v realnem času, ocenjevanje shranjenih merilnih podatkov in alarmnih sporočil, prenos kopij zaslona in prehodnih prehodov, izvoz podatkov v Excel in izvoz grafičnih podatkov v sistem Windows.
S programsko opremo DataView lahko upravljate tudi poročila in poročila o meritvah ter med drugim tudi tabelarni seznam izmerjenih parametrov v skladu s standardom EN50160.
Prav tako lahko upravljate baze podatkov.
Besedilo je strojno prevedeno.
Primerni so predvsem za vzdrževanje in preizkušanje v industrijskih ali komercialnih obratih. Naprave so priročne in natančne ter poleg tega ponujajo številne funkcije za izračun in obdelavo.
Serija Qualistar ponuja izvrstno paleto funkcij:
- Prikaz valovnih oblik v realnem času (4 napetosti, 4 tokovi)
- merjenje RMS napetosti in tokov do 1/2 obdobja
- Intuitivno vodenje uporabnikov
- Samodejno zaznavanje uporabljenih tokovnih transformatorjev
- Ukrepi vse vrste sistemov: trifazni, Aron itd.
- Prikaz faznega diagrama
- Merjenje moči W, VA, var, VAD
- Merjenje energije Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Izračun faktorjev K in FHL
- izračun popačenja (napetost in tok)
- Izračun faktorja pomika cos φ (DPF) in faktorja moči (PF)
- Vdori (začetni tokovi) do 10 minut
- zaznavanje sto prehodnih prehodov (z več deset števk μs)
- Izračun utripanja Pst & Plt
- Izračun asimetrije (napetosti in toka)
- Nadzor omrežja z nastavljivimi pragovi alarma
- IEC 61000-4-30 razred B
- Shranjevanje vsebine zaslona (slik in podatkov)
- Shranjevanje podatkov in prenos v računalnik
- Programska oprema za prenos podatkov in sprotno komunikacijo z osebnim računalnikom
Za ocenjevanje sta na voljo dva različna programa:
Prenos analizatorja moči programske opreme (vključen) in programske opreme DataView (neobvezno)
Programska oprema Power Analyzer Transfer omogoča konfiguriranje naprave, prikaz v realnem času, ocenjevanje shranjenih merilnih podatkov in alarmnih sporočil, prenos kopij zaslona in prehodnih prehodov, izvoz podatkov v Excel in izvoz grafičnih podatkov v sistem Windows.
S programsko opremo DataView lahko upravljate tudi poročila in poročila o meritvah ter med drugim tudi tabelarni seznam izmerjenih parametrov v skladu s standardom EN50160.
Prav tako lahko upravljate baze podatkov.
Besedilo je strojno prevedeno.
Obseg dostave
- Chauvin Arnoux CA 8336 analizator omrežja P01160591
Namigi
Programska oprema DataView® je nepogrešljivo orodje za konfiguriranje in zagon meritev, prikazovanje izmerjenih vrednosti v realnem času, izvoz podatkov in ustvarjanje standardnih ali posameznih poročil o preskusih.
