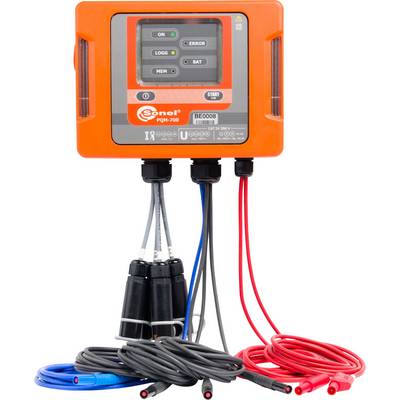

Sonel PQM-700 analizator omrežja WMDEPQM700
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (1985,00 € / Kos)
1985,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Sonel PQM-700 analizator omrežja 1 fazna, 3 fazna s funkcijo zapisovalnika
- Analiza kakovosti električne energije v skladu z: IEC61000-4-30, razred S
- DIN EN 50160
- Merjenje vseh pomembnih omrežnih parametrov, kot so: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, Pst, Plt
- Merjenje v omrežjih od 64V-760V s 40-70Hz
- Meritve do 40 harmonično
- Digitalno snemanje krivulj moči in valovnih oblik
- Delovna temperatura: -20 ... 55 ° C
Tehnične specifikacije
- Območje izmenične napetosti RMS: 0-760 V
- Ločljivost AC napetost RMS: 0,01% Un, točnost izmenična napetost RMS: ± 0,5% Un
- Faktor grebena na površini d. Napetost CFU: 1,00… 10,00 (≤1,65 pri 690 V), ločitveni faktor grebena d. Napetost CFU: 0,01, točnost grebena faktor d. Napetost CFU: ± 5%
- Faktor grebena na površini d. Trenutni CFI: 1,00 ... 10,00 (≤3,6 Inom), ločitveni faktor crest d. Trenutni CFI: 0,01, točnost grebena faktor d. Trenutni CFI: ± 5% vM
- Območje izmeničnega toka RMS: Dep. Trenutna spona, ločljivost izmenični tok RMS: 0,01% vB, točnost izmenični tok I RMS: ± 1% vB (plus netočnost klešče)
- Frekvenčno območje: 40,00 ... 70,00 Hz, ločljivost frekvence: 0,01 Hz, frekvenčna natančnost: ± 0,05 Hz
- Aktivno (P), navidezno (S), reaktivno (Q), območje izkrivljanja (D): Dep. Objemke in –Transformator, ločljivost aktivna (P), navidezna (S), slepa (Q), popačilna moč (D): Do 4 decimalna mesta natančno, aktivna natančnost (P), navidezna (S), slepa (Q ), Moč izkrivljanja (D): odd Objemke in –Transformator, območje aktivno (EP), navidezno (ES), jalovna energija (EQ): Dep. Objemke in –Transformator, ločljivost aktivna (EP), navidezna (ES), jalovna energija (EQ): Do 4 decimalna mesta
- Natančnost (EP), navidezna (ES), jalove energije (EQ): Dep. Objemke in -transformer
- Območje cosϕ u. Faktor moči PF: 0,00 ... 1,00: Ločljivost cosu. Faktor moči PF: 0,01, natančnost cosϕ. Faktor moči PF: ± 0,03
- Razpon tgϕ: 0,00 ... 10,00: ločljivost tgϕ: 0,01, natančnost tgϕ: dep. Natančnost v. Aktivno in jalove moči
- Napetostna harmonika Uh območje: 0,00 ... 760 V: Napetostna harmonika Uh ločljivost: 0,01% Un, Napetostna harmonika Uh natančnost: ± 5% Uh za Uh ≥ 1% Un, ± 0,05% Un za Uh ˂ 1% Un
- Trenutno harmonsko območje Ih: Dep. Trenutne spone: Ločljivost tokovnih harmonik Ih: 0,01% vB, točnost harmonikov toka: ± 5% Ih za Ih ≥ 3% In, ± 0,15% In za Ih ˂ 3% In
- Območje faktorja popačenja (THD) za napetost in Tok: 0,0 ... 100,0% i. Sklic na d. Vrednost RMS, ločljivost THD za napetost in Tok: 0,1%, natančnost THD za napetost in. Tok: ± 5%
- Flicker Pst / lt razpon: 0,40 ... 10,00, Flicker Pst / lt ločljivost: 0,01, Flicker Pst / lt natančnost: ± 10%
- Območna napetost in Trenutna neenakost: 0,0 ... 10,00%: ločljivost napetosti u. Trenutna neenakost: 0,1%, natančnost napetosti u. Trenutna neenakost: 0,3%
- Trenutno območje sponk F1, F2, F3: 0 ... 3000 A (10000 AP-P)
- Obseg trenutnih sponk C-4: 0 ... 1000 A (3600 AP-P)
- Obseg trenutnih sponk C-5: 0 ... 1000 A (3600 AP-P)
- Obseg trenutnih sponk C-6: 0 ... 10 A (36 AP-P) (brez tokovnega transformatorja)
- Trenutno območje sponk C-7: 0 ... 100 A (360 AP-P)
- Vmesniki / prenos podatkov: USB, microSD kartica
- Vrsta izdelka
analizator omrežja
- Merilna kategorija
CAT IV 300 V
delovni standardi (lastni)
- Oskrba z napetostjo
64/110 V; 110 / 190V; 115 / 200V; 220 / 380V; 230 / 400V; 240 / 415V; 400/690 V
- Mere
(D x Š x V) 270 x 380 x 210 mm
- Teža
2.96 kg
- Vrsta meritve
1 fazna
3 fazna
- Značilnosti
s funkcijo zapisovalnika
- Širina
380 mm
- Višina
210 mm
- Dolžina
270 mm
- Vmesnik
USB
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1427970 Sonel PQM-700 analizator omrežja WMDEPQM700
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1427970 Sonel PQM-700 analizator omrežja WMDEPQM700
Opis
Analizator kakovosti PQM-700 iz Sonela, najmanjša različica serije PQM, je analizator kakovosti električne energije v skladu s 61000-4-30 razreda S za omrežja do 690 V.
Trenutne spone lahko merijo tokove do 3 kA in jih lahko skupaj z vsemi drugimi merjenimi parametri odčitate in ocenite s kartice microSD na PC-ju ali prek USB-kabla iz naprave s pomočjo priložene programske opreme za profesionalno analizo. Protokoli so izdelani samodejno v skladu z EN50160. Notranja ura v realnem času (RTC) omogoča natančno beleženje podatkov in analizo kakovosti.
Besedilo je strojno prevedeno.
Trenutne spone lahko merijo tokove do 3 kA in jih lahko skupaj z vsemi drugimi merjenimi parametri odčitate in ocenite s kartice microSD na PC-ju ali prek USB-kabla iz naprave s pomočjo priložene programske opreme za profesionalno analizo. Protokoli so izdelani samodejno v skladu z EN50160. Notranja ura v realnem času (RTC) omogoča natančno beleženje podatkov in analizo kakovosti.
Besedilo je strojno prevedeno.
Izvedba
- Robustno zaščiteno ohišje z gumo IP65
- Montažni material za drogove ali tirnice na zgornjem delu kape
- Trdi kovček za napravo in pripadajoče merilne pripomočke
- CAT IV 300 V
- Prenos podatkov prek: USB kabla ali kartice microSD
- Polnilne baterije LiIon
- Programska oprema: Sonel analiza za analizo podatkov
- Samodejna izdelava protokola v skladu z EN50160
- Analiza zmogljivosti po IEEE 1459
Obseg dostave
- Sonel PQM-700 analizator omrežja WMDEPQM700
