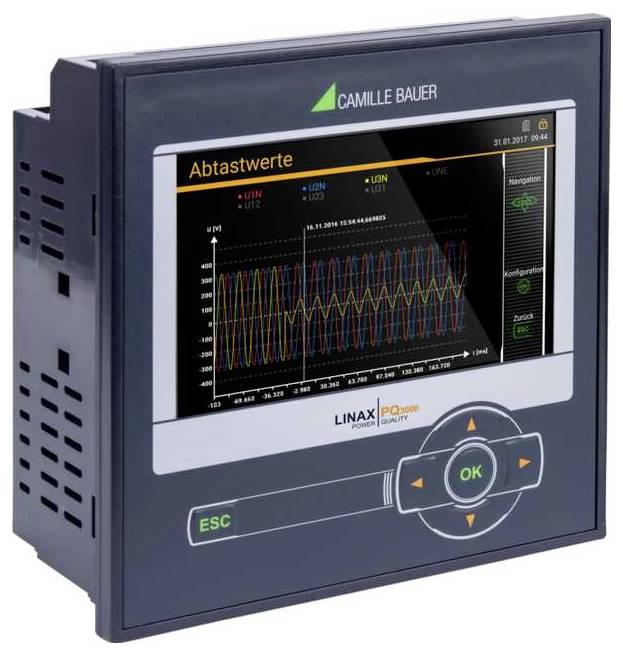

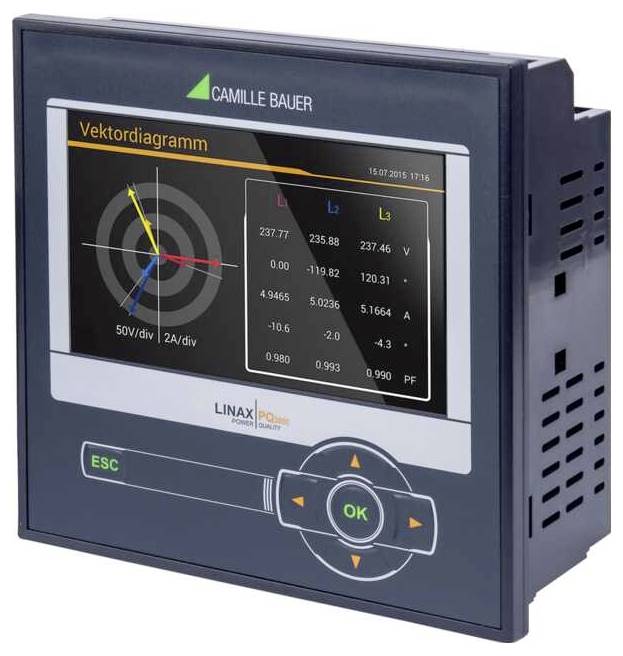

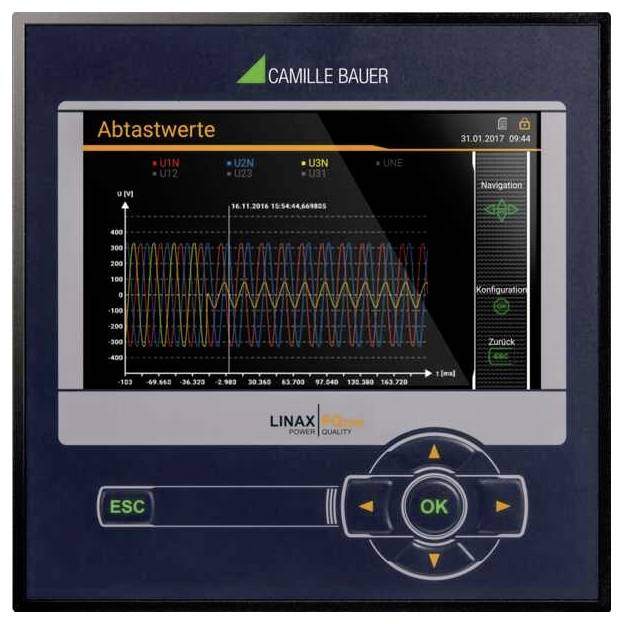

Camille Bauer LINAX PQ3000 analizator omrežja

Stacionarna tehnologija merjenja kakovosti električne energije v razredu A za montažo na sprednjo ploščo (144 x 144 mm). LINAX® PQ3000 združuje lastnosti normativne merilne naprave za PQ s funkcijami za analizo porabe energije in stanja omrežja. Sodobna, večjezična zasnova omogoča intuitivno upravljanje ali parametriranje naprave prek spletne strani naprave ali barvnega TFT zaslona visoke ločljivosti. Integrirani spletni strežnik omogoča oddaljen dostop, prikaz in analizo merilnih podatkov. Dodatna programska oprema ni potrebna. Analiza kakovosti električne energije: Naprava omogoča neprekinjeno ocenjevanje kakovosti električne energije v skladu z IEC 61000-4-30 Ed.3 v razredu A. Zabeleženi dogodki kakovosti električne energije (padec napetosti, napetostni sunek, prekinitev napetosti, RVC, tokovni sunek in sprememba frekvence, homopolarna napetost) služijo tako za dokazovanje, da so se pojavile motnje, kot tudi za iskanje vira motnje, da se poveča zanesljivost oskrbe. Statistične vrednosti napetosti in toka se lahko uporabijo za preverjanje skladnosti z dobavno pogodbo ali internimi specifikacijami. Vrednotenje v skladu z EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T ali samodoločenimi mejnimi vrednostmi se lahko izvede po meritvi, ustrezna poročila o skladnosti pa je mogoče ustvariti neposredno prek spletne strani naprave (poročilo PQEasy). Neodvisna certifikacija v skladu z IEC 62586-2, za razred A v skladu z IEC 61000-4-30 Ed. 3. Podpora za standardiziran, od proizvajalca neodvisen format PQDIF v skladu z IEEE 1159.3, ki ga je izdal Zvezni inštitut za meroslovje METAS. Nastavljivo trajanje beleženja dogodkov. Prikaz dogodkov prek spletne strani s časovno povečavo in odčitavanjem vrednosti. Analiza pretoka energije. Povprečne vrednosti moči z analizo trendov za preprečevanje koničnih obremenitev. Shranjevanje profila obremenitve s pasovno širino nihanja (min/maks) na interval. Razred aktivne energije (IEC 62053-22:2003) 0,2 s, razred jalove energije (IEC 62053-24:2014) 0,5 s. Nadaljnje povprečne vrednosti in števci z izbirno velikostjo baze. Konfiguracija Z zaslonom TFT, za montažo na ploščo 4 vhodi za tokovne transformatorje (1/5A), 42...50/60...69,5 Hz 24...48 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Vmesnik Modbus + REST 1 pasivni digitalni vhod 2 pasivna digitalna izhoda Razširitev 1 (vhod in izhod): Brez razširitve 1 Razširitev 2 (povezljivost): Centralna enota PME Razširitev 3 (dodatna funkcija): Brez razširitve 3 Testni protokol Angleščina Komunikacija Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Avtomatiziran izvoz podatkov (datoteke CSV in PQDIF) na strežnik SFTP Kibernetska varnost (OT) / Kibernetska zaščita Nadzor dostopa na podlagi vlog (RBAC) Protokol za prenos hiperteksta Varen (https) Bela lista odjemalcev Dnevnik revizije [Registracija vseh manipulacij] Sistemski dnevnik Varne posodobitve vdelane programske opreme Zapisovalnik podatkov, izvoz podatkov, test PEN. Druge lastnosti: 4 kanali za merjenje toka in 4 kanali za merjenje napetosti z natančnostjo 0,1 %. Kategorija merjenja: 600 V, CAT III (napetost), 300 V, CAT III (tok). Standardni V/I: 1 digitalni vhod, 2 digitalna izhoda. 16 GB prostora za shranjevanje podatkov. Frekvenca vzorčenja: 18 kHz. Spremljanje in alarmiranje prek mejnih vrednosti in funkcij spremljanja. Za montažo na ploščo (144 x 144 mm). Delovanje je enako kot pri napravah serije SINEAX® AM/DM in serije CENTRAX® CU. Priloženo poročilo o preskusu. Analiza podatkov: Brezplačno programsko opremo PQDiffractor podjetja Electrotek Concepts lahko prenesete prek povezave www.pqview.com/pqdiffractor/ (potrebna je registracija). Ta programska oprema omogoča analizo podatkov iz datotek PQDIF, shranjevanje v formatu CSV ali izvoz v obliki grafike. Digitalno upravljanje omrežja: S programsko opremo SMARTCOLLECT® SC2 je mogoče zgraditi celoten ekosistem za kakovost in spremljanje električne energije.
