Chauvin Arnoux analizator omrežja 3 fazna vklj. tokovne klešče, s funkcijo zapisovalnika

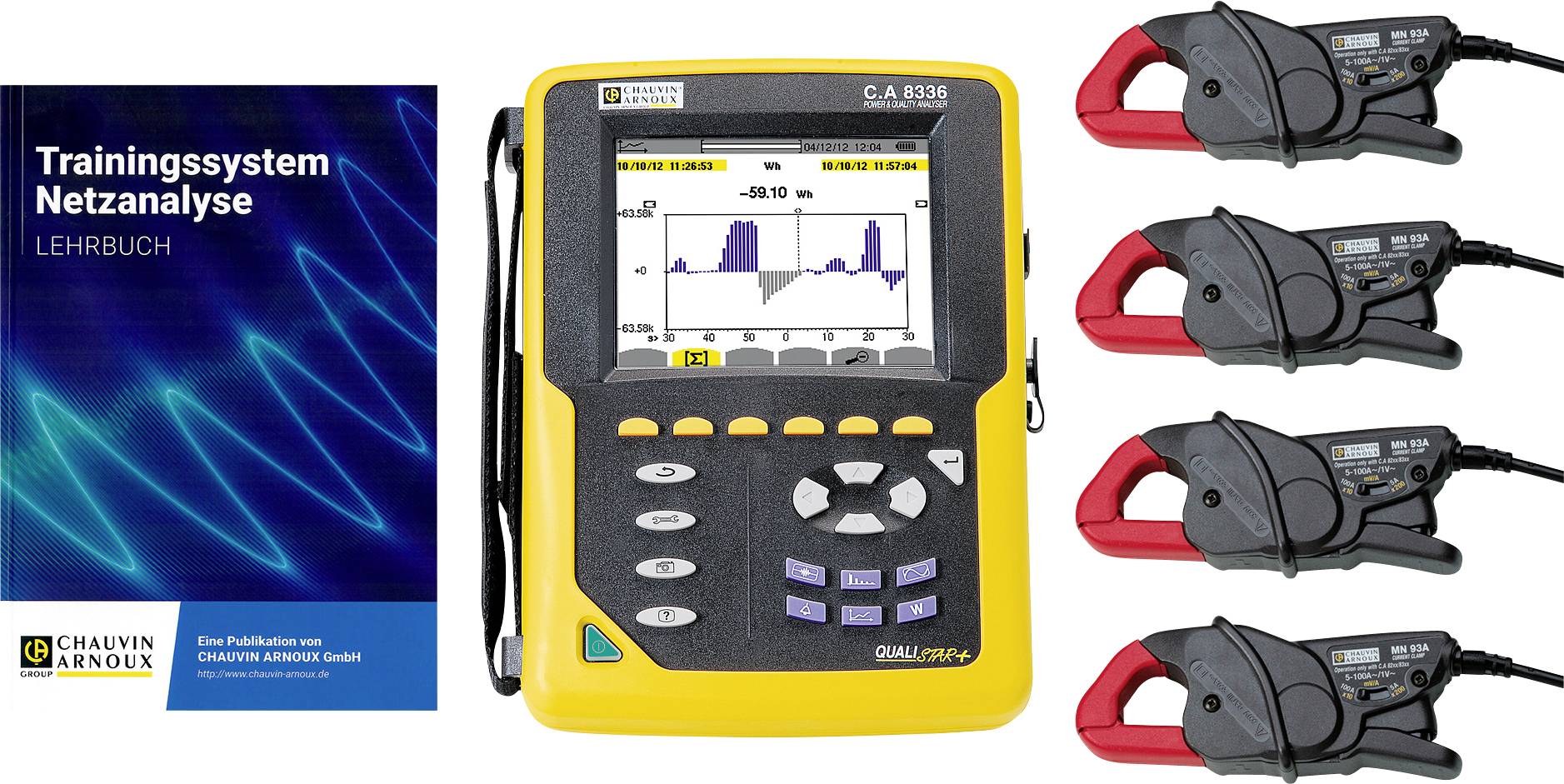

Ta izobraževalni paket vključuje analizator omrežja CA 8336, 4 ustrezne tokovne transformatorje MN93A in učbenik: Sistem usposabljanja za analizo omrežja. Učbenik je namenjen učiteljem in učencem, da jih seznani s temo analize omrežij in pridobi osnovno razumevanje motenj v omrežju. Primeren je kot uvod v temo in je močno usmerjen v prakso - vključuje praktične poskuse z nalogami in rešitvami.

Več informacij o analizatorju omrežja CA 8336:

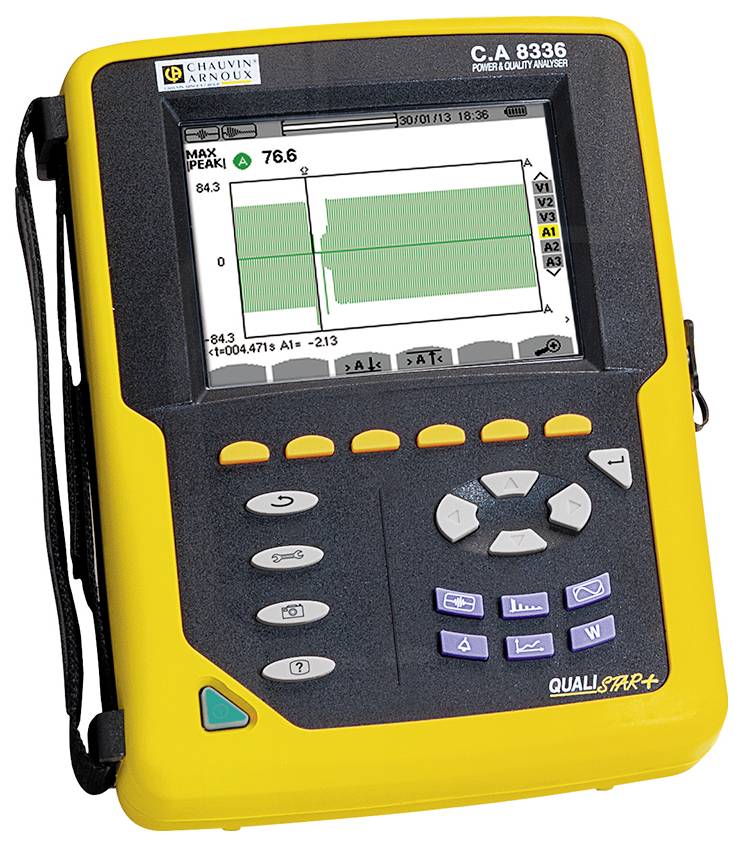

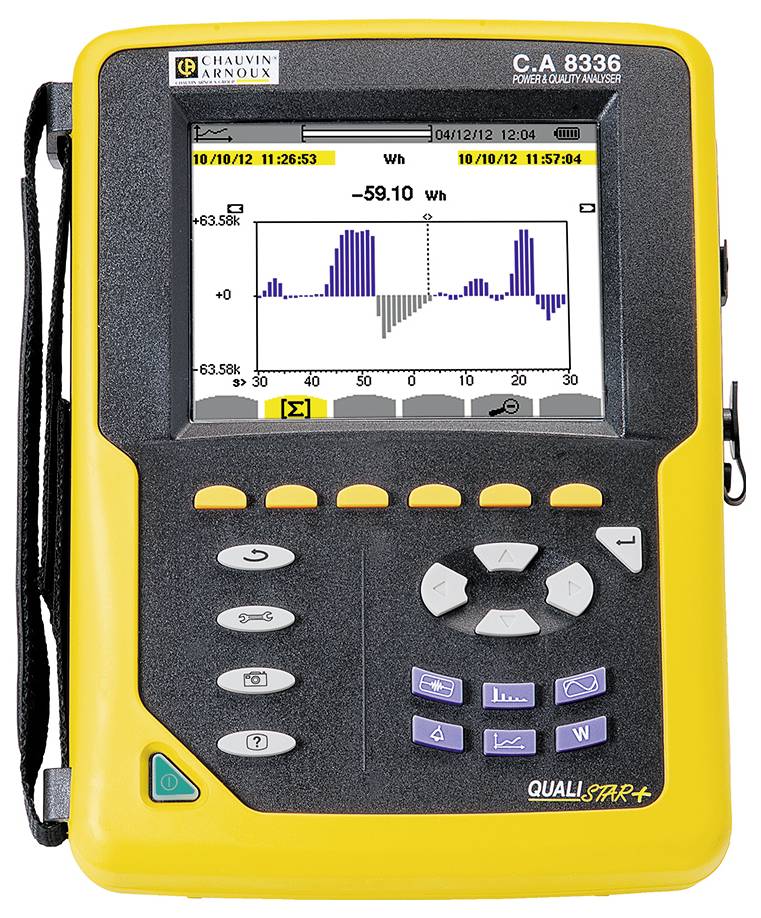

Qualistar + CA 8336 je še posebej primeren za vzdrževanje in preskušanje v industrijskih in komercialnih sistemih. Zagotavlja takojšnjo sliko najpomembnejših parametrov kakovosti omrežja. S svojimi funkcijami je ta analizator še posebej primeren za vzdrževanje in popravila. Lahko se ustvari popolna energetska bilanca sistema.
CA 8336 ima funkcije Inrush in TrueInrush za dimenzioniranje električnih sistemov in odkrivanje napak pri vklopu.

Kompaktna, priročna naprava ponuja dodatne računske in obratovalne funkcije. CA 8336 ima 4 merilne kanale napetosti in 4 toka. S CA 8336 se vsi parametri, prehodi, alarmi in obrazci signalov istočasno zabeležijo in shranijo.

Uporabljene tokovne transformatorje CA 8336 samodejno prepozna, ko so priključeni. Priključite lahko različne tokovne transformatorje, nastavitev transformacijskih razmerij pa omogoča neposredno odčitavanje izmerjenih vrednosti.

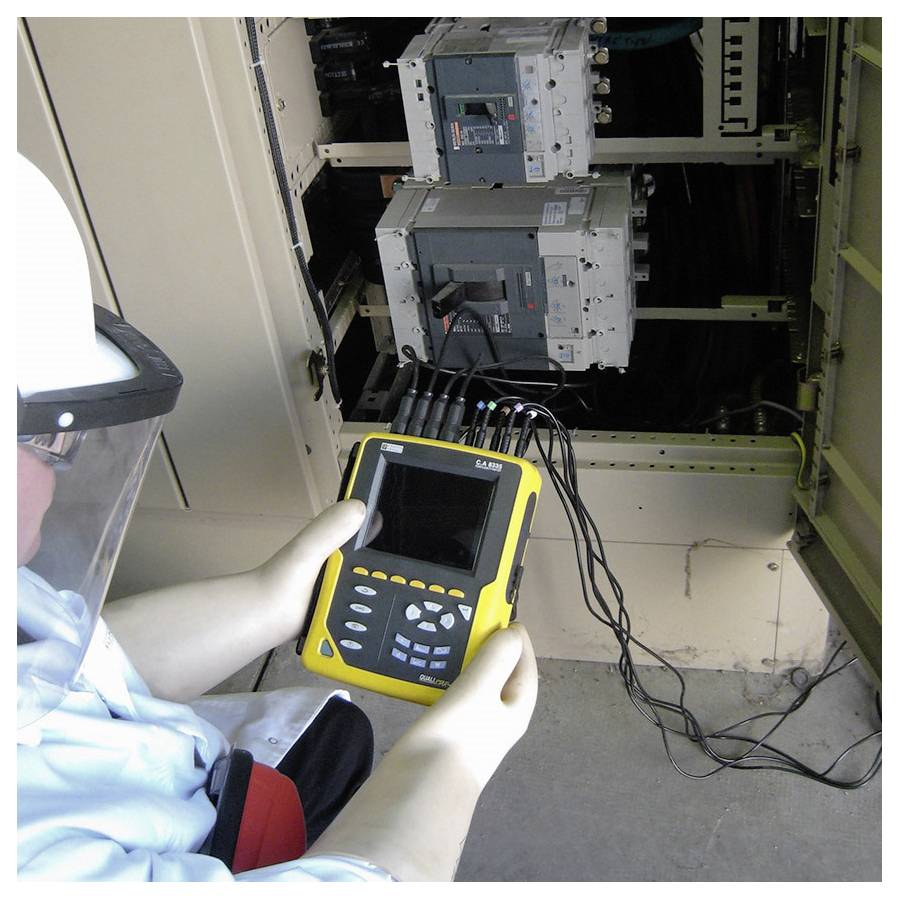

Naprava je zasnovana za delo na kraju samem:
Neposreden dostop do najpomembnejših funkcij (nastavitve itd.)
Neposreden dostop do merilnih funkcij (harmoniki, utripanje itd.)
Napetostni in tokovni vhodi z barvnimi oznakami
Odličen berljiv, velik barvni zaslon TFT
Omrežje neodvisno 13 ur

Qualistar + CA 8336 je zaradi številnih funkcij zelo vsestranski. Uporablja se lahko v sistemih kategorije CAT III do 1000 V in kategorije CAT IV do 600 V.

Programsko opremo ·
Programska oprema PAT in programska oprema Dataview® sta standardno na voljo za obdelavo vrednosti, izmerjenih s sistemom Qualistar. Omogočajo nastavitve, prenos in obdelavo podatkov ter analizo. Z Dataview® lahko ustvarite tudi standardna poročila o preskusih lastnosti kakovosti napetosti.

Posebni dodatki
Z merilnim kablom ESSAILEC lahko preizkusite na števcih, na vgrajenih zaščitnih relejih ali na sekundarnih vezjih napetostnih ali tokovnih transformatorjev, ne da bi pri tem motili ali prekinili napajanje.

Škatla za navijanje
Ta praktična škatla za zvijanje kablov ima magnet za držanje in sistem pritrditve MultiFIX. Uporabnik lahko v snemljivo škatlo potegne merilne črte z bananasti vtiči za merjenje napetosti ali kable MiniFlex® MA193-250 za merjenje toka in jih po potrebi odvije po dolžini - tako da so merilne črte vedno urejene.

Napajalnik PA31ER
Z njim lahko Qualistar + neposredno napajate prek omrežnega faznega vodnika s 100 V do 1000 V, AC ali DC. Priključen je na napetostne vhode in ima naslednje tehnične podatke: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.

Vsi Qualistar + so opremljeni z kompletom barvnih obročev in peresa za lažjo identifikacijo merilnih linij in vhodov ter za barvno kodiranje v skladu z nacionalnimi predpisi.
Velika izbira tokovnih transformatorjev za tokove od 5 mA do 10 kA
