Chauvin Arnoux C.A 6108 tester naprav Kalibrirano (ISO) VDE standard 0701-0702
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti

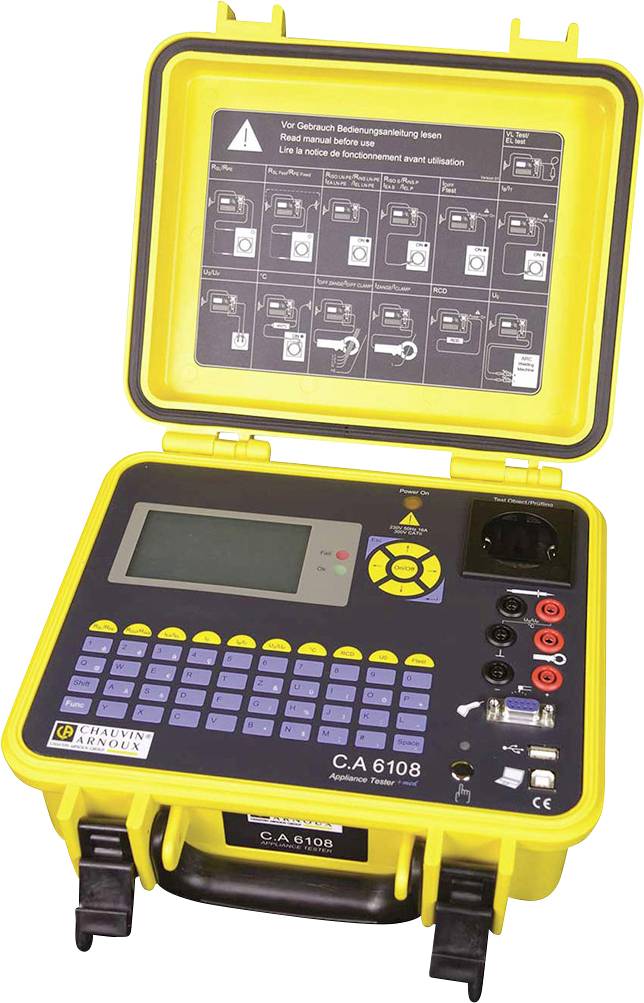

Chauvin Arnoux C.A 6108 tester naprav Kalibrirano (ISO)
- Preizkušanje po DIN VDE 0701-0702
- Preizkušanje električnih medicinskih pripomočkov po DIN VDE 0751-1
- Preskušanje naprav za obločno varjenje po DIN VDE 0544-4
- Samodejno zaporedje preskusov
- Velik LCD zaslon
Tehnične specifikacije
- Vrsta izdelka
tester naprav
ISO
- Merilna kategorija
CAT II 300 V
- Vmesniki
USB
RS232
- Mere
(D x Š x V) 125 x 270 x 250 mm
- Teža
3 kg
IP20
IP40
- Merilno območje (VDE)
zaščitni vodnik-upornost
izolacijski upor
diferenčni tok
nadomeščanje uhajajočega toka
kontaktni tok
tok
napetost
moč
- DIN standard
DIN VDE 0701-0702
- Vrsta zaslona
digitalni (LCD)
- Širina
270 mm
- Višina
250 mm
- Dolžina
125 mm
- Preiskusni postopek
samodejno
ročno
- Napajanje
230 v/ac
omrežno
- Pomnilnik (mesta)
100000
- Pomnilnik
da
- Vrsta
C.A 6108
- VDE standard
0701-0702
- Značilnosti
RCD/FI test
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1666160 Chauvin Arnoux C.A 6108 tester naprav Kalibrirano (ISO) VDE standard 0701-0702
Tehnični podatki 1666160 Chauvin Arnoux C.A 6108 tester naprav Kalibrirano (ISO) VDE standard 0701-0702
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1666160 Chauvin Arnoux C.A 6108 tester naprav Kalibrirano (ISO) VDE standard 0701-0702
Navodila za uporabo in varnost 1666160 Chauvin Arnoux C.A 6108 tester naprav Kalibrirano (ISO) VDE standard 0701-0702
Opis
Preizkuševalec naprav CA 6108 se uporablja za varnostno preskušanje električne opreme v skladu z DIN VDE 0701-0702 ali ÖVE 8701 in DGUV predpis 3, pa tudi za električne medicinske pripomočke v skladu z DIN VDE 0751-1 ali ÖVE 8751. Po želji naprava omogoča tudi testiranje naprav za obločno varjenje v skladu z DIN VDE 0544-4.
Na osvetljenem zaslonu velikega formata uporabnika v vsakem preskusnem zaporedju vodi kontekstna pomoč v navadnem besedilu in povezovalni diagrami. Vsi rezultati so prikazani z dobro / slabo oceno.
Zahvaljujoč polni tipkovnici QUERTZ in velikemu notranjemu pomnilniku je mogoče vse podatke o testnih vzorcih in komentarje njihovih rezultatov hraniti neposredno na mestu v testerju naprav. Zato moteča naknadna obdelava pri izdelavi poročila o preskusu ni več potrebna. Da se izognete novim vnosom med ponavljajočimi preskusi, je možno prenos glavnih podatkov v napravo. Tako lahko vse informacije ali konfiguracije meritev za napravo, ki se preskuša, neposredno ali s pomočjo čitalca črtne kode ali transponderja prikličete in ponovno uporabite.
Vse meritve se izvajajo prek ene vtičnice in merilne sonde s popolnoma avtomatsko kompenzacijo linije. Na voljo je dodatna IEC vtičnica za neposredno popolno preskušanje IEC priključnih in podaljševalnih kablov - standardno ali po izbiri z RCD tipa A / B ali PRCD, PRCD-S, PRCD-K. Na voljo so tudi različni adapterji podaljševalnih linij za različne trifazne sisteme (16, 32 ali 63A).
S pomočjo vpenjalnega števca, ki je na voljo kot dodatna oprema, lahko uhajanje tokov merite neposredno na stalno priključenih napravah, ne da bi jih morali odklopiti. Na voljo so različni ustrezni merilni adapterji za merjenje tokov puščanja na trifaznih preskusnih objektih.
Za iskanje sledilne moči v stanju pripravljenosti obstaja možnost aktiviranja merjenja toka in moči v skladu z uredbo EU 1275/2008.
Tester naprav CA 6108 ima velik notranji pomnilnik za 100.000 meritev in USB vmesnik za dvosmerno izmenjavo podatkov z osebnim računalnikom prek USB ključa ali kabla.
Izjemno preprosta za uporabo računalniške programske opreme CA Appliance "Standard" poleg izdelave protokolov ponuja tudi možnost samodejnega upravljanja in arhiviranja glavnih in testnih podatkov v standardnih oblikah (Microsoft Word ™ in Excel ™).
Besedilo je strojno prevedeno.
Na osvetljenem zaslonu velikega formata uporabnika v vsakem preskusnem zaporedju vodi kontekstna pomoč v navadnem besedilu in povezovalni diagrami. Vsi rezultati so prikazani z dobro / slabo oceno.
Zahvaljujoč polni tipkovnici QUERTZ in velikemu notranjemu pomnilniku je mogoče vse podatke o testnih vzorcih in komentarje njihovih rezultatov hraniti neposredno na mestu v testerju naprav. Zato moteča naknadna obdelava pri izdelavi poročila o preskusu ni več potrebna. Da se izognete novim vnosom med ponavljajočimi preskusi, je možno prenos glavnih podatkov v napravo. Tako lahko vse informacije ali konfiguracije meritev za napravo, ki se preskuša, neposredno ali s pomočjo čitalca črtne kode ali transponderja prikličete in ponovno uporabite.
Vse meritve se izvajajo prek ene vtičnice in merilne sonde s popolnoma avtomatsko kompenzacijo linije. Na voljo je dodatna IEC vtičnica za neposredno popolno preskušanje IEC priključnih in podaljševalnih kablov - standardno ali po izbiri z RCD tipa A / B ali PRCD, PRCD-S, PRCD-K. Na voljo so tudi različni adapterji podaljševalnih linij za različne trifazne sisteme (16, 32 ali 63A).
S pomočjo vpenjalnega števca, ki je na voljo kot dodatna oprema, lahko uhajanje tokov merite neposredno na stalno priključenih napravah, ne da bi jih morali odklopiti. Na voljo so različni ustrezni merilni adapterji za merjenje tokov puščanja na trifaznih preskusnih objektih.
Za iskanje sledilne moči v stanju pripravljenosti obstaja možnost aktiviranja merjenja toka in moči v skladu z uredbo EU 1275/2008.
Tester naprav CA 6108 ima velik notranji pomnilnik za 100.000 meritev in USB vmesnik za dvosmerno izmenjavo podatkov z osebnim računalnikom prek USB ključa ali kabla.
Izjemno preprosta za uporabo računalniške programske opreme CA Appliance "Standard" poleg izdelave protokolov ponuja tudi možnost samodejnega upravljanja in arhiviranja glavnih in testnih podatkov v standardnih oblikah (Microsoft Word ™ in Excel ™).
Besedilo je strojno prevedeno.
Izvedba
- Zaslon velikega formata z visokim kontrastom Merjenje upora zaščitnega vodnika z 200 mA in 10 A preskusnim tokom Neposredna identifikacija preskusnih predmetov prek tipkovnice, črtne kode ali odzivnika transponderja Trenutna povezava sponk za preskusne naprave s fiksno povezavo in trifaznimi preskusnimi predmeti prek CEE adapterja Preskušanje standardnih podaljševalnih kablov ali z RCD tipa A / B ( Gradbeni razdelilnik moči) ali PRCD, PRCD-S, PRCD-K (opcija) IEC priključne in podaljševalne kable je mogoče neposredno preizkusiti Samodejno preskusno zaporedje z navadnimi besedilnimi navodili v nemščini in slikovnimi piktogrami dobro / slabo ocenjevanje prek LED (zeleno / rdeče) Funkcijski test z meritvijo moči v dejanski dejanski vrednostiPrüfungen nach DIN VDE 0544-4 / IEC 60974-4 freischaltbar (Option)
- Prüfung der Standby-Stromaufnahme nach EU-Verordnung 1275/2008 (Option)Shranjevanje podatkov za 100.000 meritev in 100 odjemalcev Izmenjava podatkov prek USB ključka in kabla USB Programska oprema Database z nalaganjem glavnih podatkov iz osebnega računalnika
Obseg dostave
- 1 merilna linija sonde za RSL + IB (2 m)
- 1 16 Napajalni kabel
- 1 USB kabel
- 1 Programska oprema protokola DEMO CA Appliance "Standard"
- 1 navodila za uporabo (nemščina) na CD-ju
- Možnosti RCD / PRCD 30, ARC varjenje in pripravljenost lahko naročite le skupaj z osnovno napravo! Kasnejša naknadna montaža ni mogoča.
Namigi
Možnosti RCD / PRCD 30, ARC varjenje in pripravljenost lahko naročite le skupaj z osnovno napravo! Kasnejša naknadna montaža ni mogoča.
