Chauvin Arnoux C.A 6113 tester inštalacij VDE standard 0100, 0105, 0413

Merilna naprava za inštalacije z digitalnim zaslonom prikazuje meritve upora v ohmih. Vidni so upravljalni elementi in vrtljivi stikalni gumb.

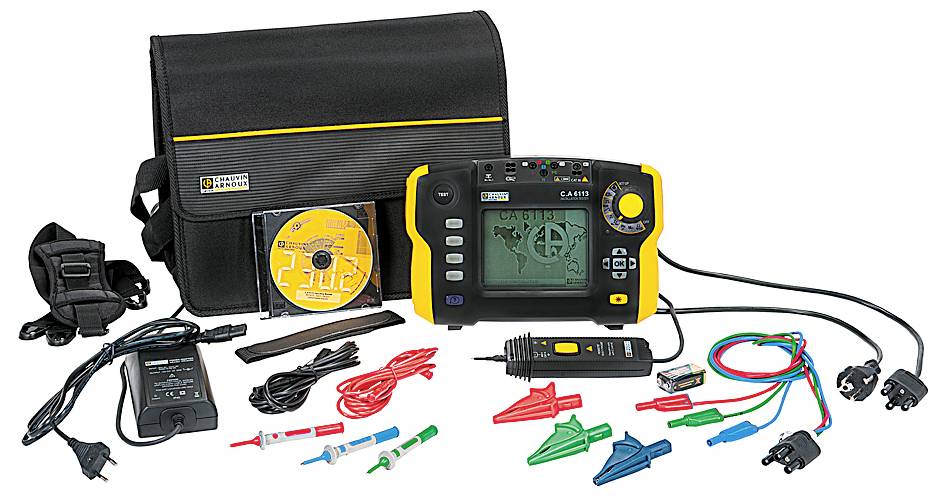

Večpredstavnostni komplet merilnih naprav prikazuje digitalni zaslon. Vključuje dodatno opremo, kot so kabli, polnilec in transportna torbica.

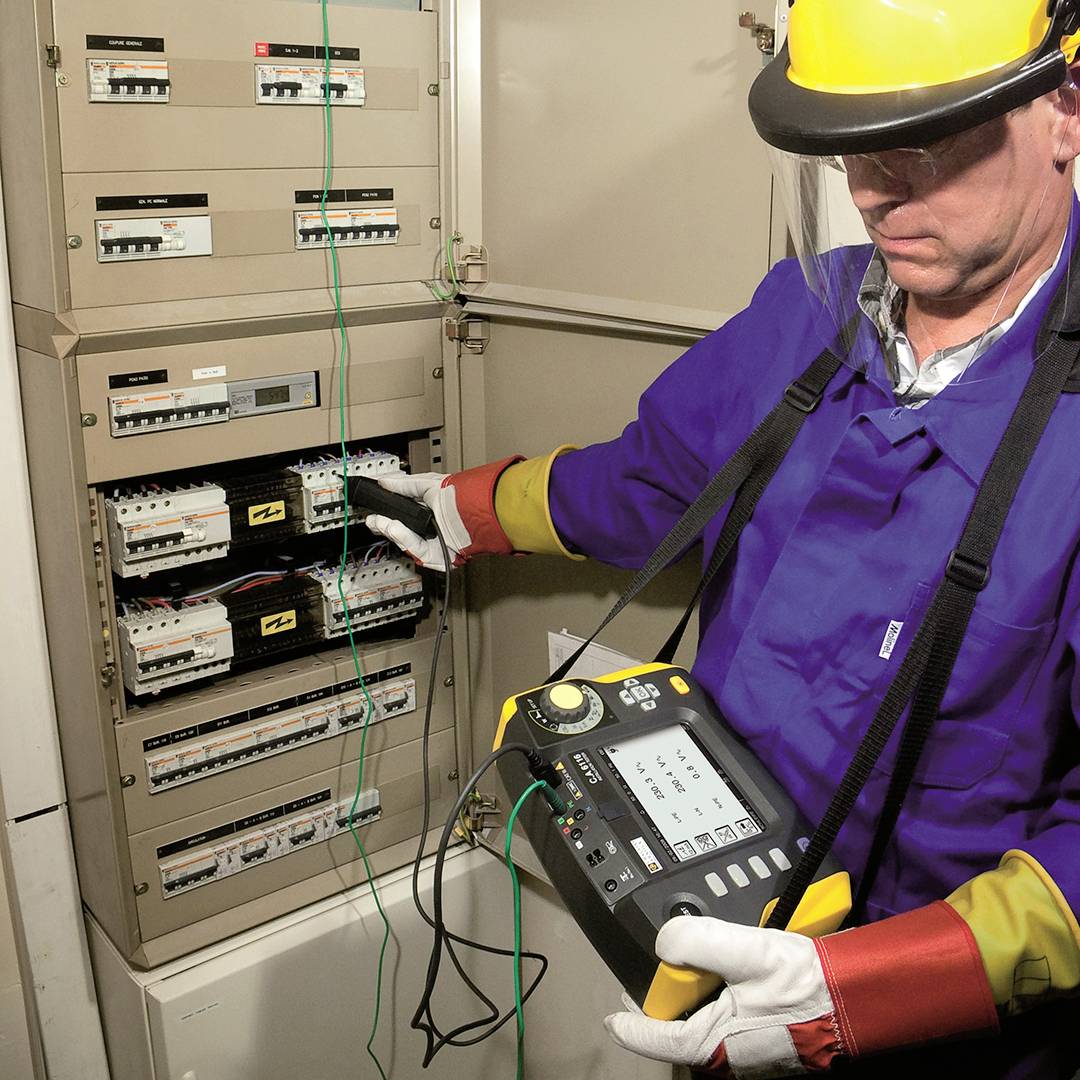

Tehnik v zaščitni opremi s merilno napravo pregleduje električne razdelilne plošče. Upoštevane so varnostne mere.

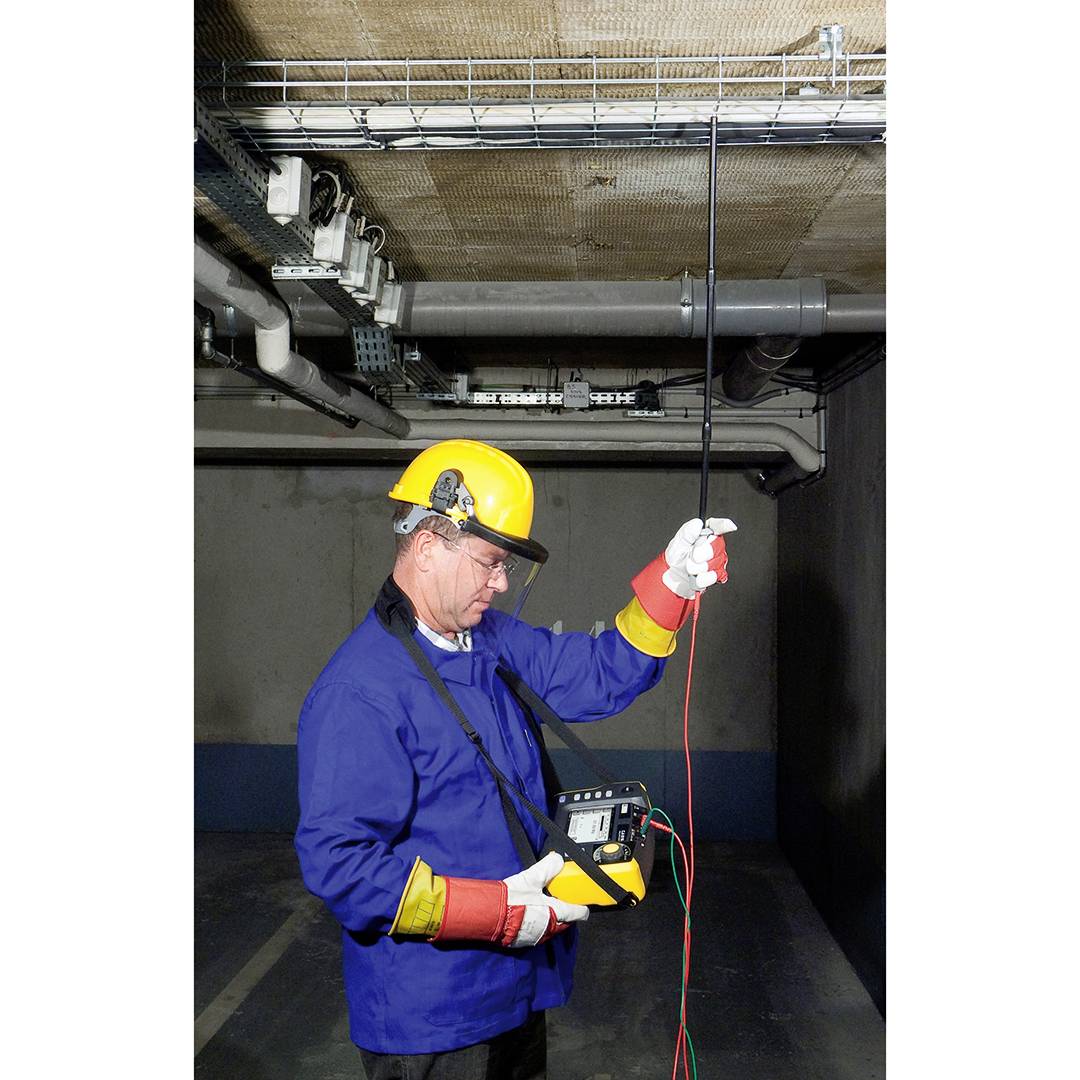

Delavec v zaščitni opremi in čeladi meri električno napetost v kablu v industrijskem prostoru.

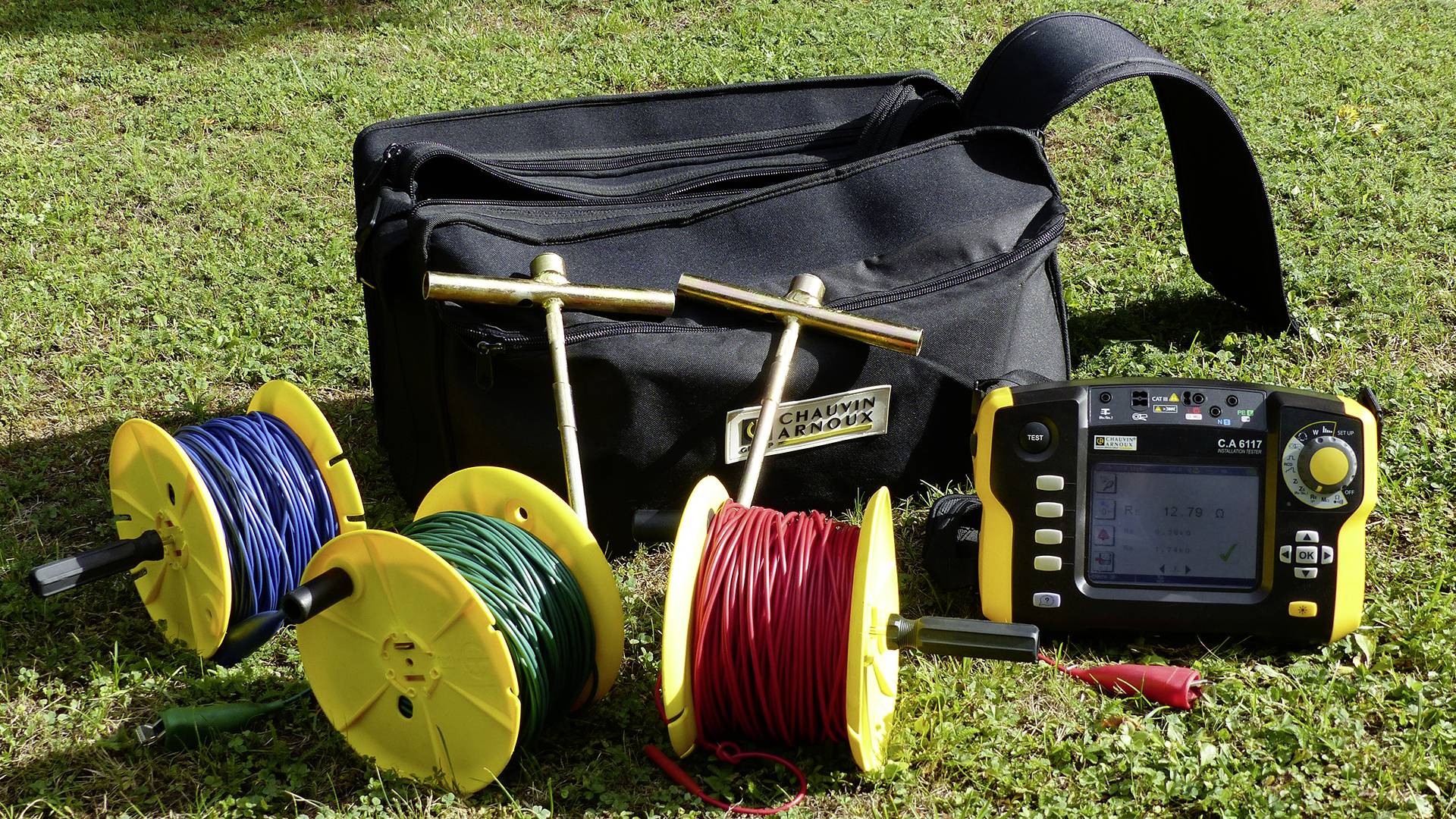

Črna torba, tri kabelske tuljave v modri, zeleni in rdeči barvi ter elektronski merilni instrument na travniku; oprema za terenske meritve.

1/5

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Chauvin Arnoux C.A 6113 tester inštalacij

17 v 1 v funkcijah
600 V, CAT III
Preskušanje po mednarodnih standardih: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Primerno za vse omrežne sisteme: TT, TN ali IT
Preskušanje tipa RCD / FI tipa AC, A
Vgrajena miza varovalk
Li-Ion akumulator

Tehnične specifikacije

NADALJNJA PRESKUSA TESTA / Upori: Nominalni / merilni obseg / ločljivost:>200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% zaslona + 2 števki)
12 mA / 39,99 Ω in 399,9 Ω / 0,01 in 0,1 Ω / ± (1,5% zaslona + 5 števk) z zvočnim signalom
Merilno območje / ločljivost / natančnost: 4 kΩ / 1 Ω / ± (1,5% zaslona + 5 števk)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% zaslona + 2 števki)
MERITEV IZOLACIJSKEGA Upornosti: Nominalna napetost Utest: 50/100/250/500/1000 V DC
Merilno območje / ločljivost / natančnost: 0,01 MΩ do 2 GΩ / 10 kΩ do 1 MΩ / ± (5% zaslona + 3 števke)
Kratek stik toka: ≤ 3mA
MERITEV ZEMLJE: TREHODNO MERJENJE ZEMLJE: 0,50 Ω do 40 Ω / 0,01 Ω / ± (2% odčitka + 10 mest)
40 Ω do 15 kΩ / 0,1 Ω do 1 Ω / ± (2% zaslona + 2 števki)
Merilno območje / ločljivost / natančnost: 15 kΩ do 40 kΩ / 10 Ω / ± (10% zaslona + 2 števki)
Nadaljnje informacije: Merjenje upornosti pomožnih zemeljskih elektrod RH in RS (do 40 kΩ)
Ufk: Po SEV 3569
SELEKTIVNI preizkus ozemljitve (1 sonda): 0,20 Ω do 39,99 Ω - 40 Ω do 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% zaslona +10 števk) Zs (L-PE) in Zi (LN ali LL)) - PRIMERJANJE PRESKUSA POD NAPONOM (1 PROBA): MERITEV ZEMLJE V DELOVANJU
Delovna napetost sistema / frekvenca: 90 do 500 V / 15,8 do 17,5 Hz - 45 do 65 Hz
Visok preskusni tok z odklonom FI / RCD (TRIP) Zs (L-PE) in Zi (LN ali LL)
Merilno območje / ločljivost / natančnost: največji preskusni tok 7.5A
(0,050) 0,100 Ω do 0,5 Ω / 0,001 Ω / ± (10% zaslona + 20 številk) 0,5 Ω do 3,999 Ω / 0,001 Ω / ± (5% zaslona + 20 številk)
3,999 do 39,99 Ω / 0,01 Ω / ± (5% zaslona + 2 števki)
39,99 Ω do 399,99 Ω / 0,1 Ω / ± (5% zaslona + 2 števki)
Brez sprostitve FI / RCD (NO TRIP) (samo Zs (L-PE)): Preskusni tok: neobvezno 6 mA - 9 mA - 12 mA
0,20 Ω do 0,99 Ω / 0,01 Ω / ± (15% zaslona + 10 števk)
1,00 do 1,99 Ω / 0,01 Ω / ± (15% zaslona + 3 števke)
2,00 do 39,99 Ω / 0,01Ω / ± (10% zaslona + 3 števke)
40,00 Ω do 399,9 Ω / 0,1 Ω / ± (5% zaslona + 2 števki)
400 do 3 999 Ω / 1 Ω / ± (5% zaslona + 2 števki)
Izračun toka kratkega stika Ik (PFC (Zs)), I Sc PSCC (Zi): napaka in tok kratkega stika: 0,1 A do 20 kA
Tabela z varovalkami v napravi: da
Padec napetosti ΔU% (Zi): -40% do + 40%
Nadaljnje informacije: Merjenje ohmičnih in induktivnih komponent impedance Zs in Zi
DRUGE MERITVE: Tok z objemko C177 / C177A: 5,0 mA do 199,9 A (C177A)
Tok z uporabo trenutne spone MN77: 0 do 550 V AC / DC / DC in 15,8 do 500 Hz
Napetost: 0 do 550 V AC / DC / DC in 15,8 do 500 Hz
Frekvenca: 10 do 500 Hz
Fazno zaporedje zunanjih vodnikov 20 do 500 V AC.

Vrsta izdelka: tester inštalacij

: delovni standardi (lastni)

Merilna kategorija: CAT III 600 V
CAT VI 300 V

Vmesniki: noben

Mere: (Š x V x G) 280 x 190 x 128 mm

Teža: 2.2 kg

: IP53

Merilno območje (VDE): zaščitni vodnik-upornost
izolacijski upor
nadomeščanje uhajajočega toka
tok zaščitnega vodnika
kontaktni tok
napetost

DIN standard: DIN IEC 60364
DIN EN 61557

Vrsta zaslona: digitalni (LCD)

Širina: 280 mm

Višina: 190 mm

Preiskusni postopek: ročno

Napajanje: baterijsko napajanje

Pomnilnik: ne

Vrsta: C.A 6113

VDE standard: 0100
0105
0413

Globina: 128 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1270997 Chauvin Arnoux C.A 6113 tester inštalacij VDE standard 0100, 0105, 0413

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1270997 Chauvin Arnoux C.A 6113 tester inštalacij VDE standard 0100, 0105, 0413

Opis

Večfunkcijski namestitveni preizkuševalec. Varnost vaših električnih napeljav zahvaljujoč zmogljivi večnamenski napravi

Besedilo je strojno prevedeno.

Izvedba

Preskušanje po mednarodnih standardih: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Zanesljiva in preprosta tehnologija povezave zahvaljujoč kontekstni pomoči za vsako posamezno funkcijo, ki vsebuje tudi povezovalne diagrame
Primerno za vse omrežne sisteme: TT, TN ali IT
Testiranje RCD / FI tipa A in AC
Vgrajena je varnostna tabela za hitro branje rezultatov na napravi
Li-ionska baterija daje napravi povečano samostojnost
Meritve: napetost, tok s kleščami, moč, valovne oblike in harmonike
Merjenje padca napetosti za pravilno dimenzioniranje prereza prevodnika
Meritev zanke, ločljivost 1 mΩ
3 večnamenski preizkuševalnik namestitveni raven 3 pomnilnika
17 funkcij v 1 napravi.

Obseg dostave

Tester inštalacije Chauvin Arnoux C.A 6113
