Chauvin Arnoux C.A 6116N komplet testerja inštalacij VDE standard 0100, 0105, 0413
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti
Chauvin Arnoux C.A 6116N komplet testerja inštalacij
- 17 v 1 v funkcijah
- 600 V, CAT III
- Preskušanje po mednarodnih standardih: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Primerno za vse omrežne sisteme: TT, TN ali IT
- Testiranje RCD / FI tipa AC, A, B
- Vgrajena miza varovalk
- Li-Ion akumulator
Tehnične specifikacije
- NADALJNJA PRESKUSA TESTA / Upori: Nominalni / merilni obseg / ločljivost:>200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% zaslona + 2 števki)
- 12 mA / 39,99 Ω in 399,9 Ω / 0,01 in 0,1 Ω / ± (1,5% zaslona + 5 števk) z zvočnim signalom
- Merilno območje / ločljivost / natančnost: 4 kΩ / 1 Ω / ± (1,5% zaslona + 5 števk)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% zaslona + 2 števki)
- MERITEV IZOLACIJSKEGA Upornosti: Nominalna napetost Utest: 50/100/250/500/1000 V DC
- Merilno območje / ločljivost / natančnost: 0,01 MΩ do 2 GΩ / 10 kΩ do 1 MΩ / ± (5% zaslona + 3 števke)
- Kratek stik toka: ≤ 3mA

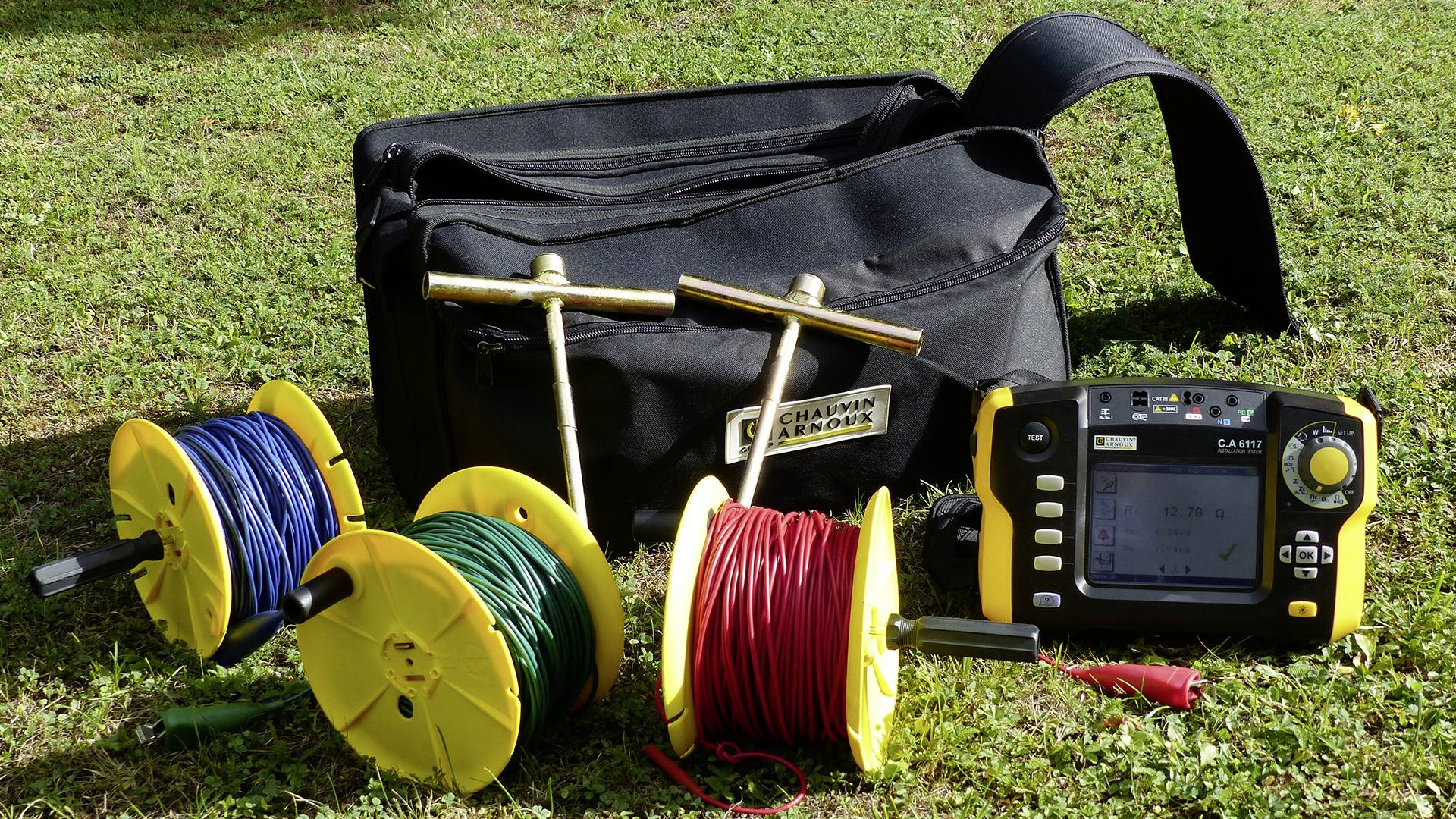

- MERITEV ZEMLJE: TREHODNO MERJENJE ZEMLJE: 0,50 Ω do 40 Ω / 0,01 Ω / ± (2% odčitka + 10 mest)
- 40 Ω do 15 kΩ / 0,1 Ω do 1 Ω / ± (2% zaslona + 2 števki)
- Merilno območje / ločljivost / natančnost: 15 kΩ do 40 kΩ / 10 Ω / ± (10% zaslona + 2 števki)
- Nadaljnje informacije: Merjenje upornosti pomožnih zemeljskih elektrod RH in RS (do 40 kΩ)
- Ufk: Po SEV 3569
- IZBORNI test ozemljitve (1 sonda): 0,20 Ω do 39,99 Ω - 40 Ω do 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% odčitka +10 števk) Isel s kleščami
- MERITEV IMPEDANCE LOOP (Zs (L-PE) in Zi (LN ali LL)) - PRESKUŠANJE ZEMLJENJA POD NAPONOM (1 PROBA): MERITEV ZEMLJIŠČENJA V DELOVANJU
- Delovna napetost sistema / frekvenca: 90 do 500 V / 15,8 do 17,5 Hz - 45 do 65 Hz
- Visok preskusni tok z odklonom FI / RCD (TRIP) Zs (L-PE) in Zi (LN ali LL)
- Merilno območje / ločljivost / natančnost: največji preskusni tok 7.5A
- (0,050) 0,100 Ω do 0,5 Ω / 0,001 Ω / ± (10% zaslona + 20 številk)
- 0,5 Ω do 3,999 Ω / 0,001 Ω / ± (5% zaslona + 20 številk)
- 3,999 do 39,99 Ω / 0,01 Ω / ± (5% zaslona + 2 števki)
- 39,99 Ω do 399,99 Ω / 0,1 Ω / ± (5% zaslona + 2 števki)
- Brez sprostitve FI / RCD (NO TRIP) (samo Zs (L-PE)): Preskusni tok: neobvezno 6 mA - 9 mA - 12 mA
- 0,20 Ω do 0,99 Ω / 0,01 Ω / ± (15% zaslona + 10 števk)
- 1,00 do 1,99 Ω / 0,01 Ω / ± (15% zaslona + 3 števke)
- 2,00 do 39,99 Ω / 0,01Ω / ± (10% zaslona + 3 števke)
- 40,00 Ω do 399,9 Ω / 0,1 Ω / ± (5% zaslona + 2 števki)
- 400 do 3 999 Ω / 1 Ω / ± (5% zaslona + 2 števki)
- Izračun toka kratkega stika Ik (PFC (Zs)), I Sc PSCC (Zi): napaka in tok kratkega stika: 0,1 A do 20 kA
- Tabela z varovalkami v napravi: da
- Padec napetosti ΔU% (Zi): -40% do + 40%
- Nadaljnje informacije: Merjenje ohmičnih in induktivnih komponent impedance Zs in Zi
- Preizkus tokokrožnih odklopnikov RCD / FI tip B: Delovna napetost sistema / frekvence: 90 V do 275 V / 15,8 Hz do 17,5 Hz in 45 Hz do 65 Hz
- IΔn: rampa / impulz 2 x IΔn impulz 4 x IΔn: 30.10.1100/300/500 mA; 10/30/100 mA impulz 4 IΔn; Trajanje: 150 ms za 4 x IΔn ali 300 ms za 2 x IΔn
- Preskus rampe: Od 0,2 x IΔn do 2,2 x IΔn
- Preskusni preskus: 2 x IΔn: IΔN ≤ 200 mA: 2,2 x 2 x IΔn, IΔN>200 mA: 1,1 x 2 x IΔn
- Preskusni preskus: 4 x IΔn: IΔN ≤ 100 mA: 2,2 x 4 IΔN
- DRUGE MERITVE: Tok z objemko C177 / C177A: 5,0 mA do 199,9 A (C177A)
- Tok z uporabo trenutne spone MN77: 0 do 550 V AC / DC / DC in 15,8 do 500 Hz
- Napetost: 0 do 550 V AC / DC / DC in 15,8 do 500 Hz
- Frekvenca: 10 do 500 Hz
- Fazno zaporedje zunanjih vodnikov 20 do 500 V AC
- Aktivna moč: enofazna: od 0 kW do 110 kW - trifazni tok: od 0 do 330 kW, istočasni prikaz valovne oblike za napetost in tok
- Harmonika: tok in napetost / do 50. reda / THD-F / THD-R.
- Vrsta izdelka
komplet testerja inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT III 600 V
CAT VI 300 V
- Vmesniki
USB
- Mere
(Š x V x G) 280 x 190 x 128 mm
- Teža
2.2 kg
IP53
- Merilno območje (VDE)
zaščitni vodnik-upornost
izolacijski upor
nadomeščanje uhajajočega toka
tok zaščitnega vodnika
kontaktni tok
napetost
- DIN standard
DIN IEC 60364
DIN EN 61557
- Vrsta zaslona
digitalni (LCD)
- Natančnost
1.5 %
- Širina
280 mm
- Višina
190 mm
- Preiskusni postopek
samodejno
- Napajanje
baterijsko napajanje
- Pomnilnik (mesta)
1000
- Pomnilnik
da
- Vrsta
C.A 6116N
- VDE standard
0100
0105
0413
- Globina
128 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1270859 Chauvin Arnoux C.A 6116N komplet testerja inštalacij VDE standard 0100, 0105, 0413
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1270859 Chauvin Arnoux C.A 6116N komplet testerja inštalacij VDE standard 0100, 0105, 0413
Opis
Večfunkcijski namestitveni preizkuševalec. Varnost vaših električnih napeljav zahvaljujoč zmogljivi večnamenski napravi
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Preskušanje po mednarodnih standardih: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Zanesljiva in preprosta tehnologija povezave zahvaljujoč kontekstni pomoči za vsako posamezno funkcijo, ki vsebuje tudi povezovalne diagrame
- Primerno za vse omrežne sisteme: TT, TN ali IT
- Testiranje RCD / FI tipa AC, A,
- Vgrajena je varnostna tabela za hitro branje rezultatov na napravi
- Li-ionska baterija daje napravi povečano samostojnost
- Meritve: napetost, tok s kleščami, moč, valovne oblike in harmonike
- Merjenje padca napetosti za pravilno dimenzioniranje prereza prevodnika
- Meritev zanke, ločljivost 1 mΩ
- 3 večnamenski preizkuševalnik namestitveni raven 3 pomnilnika
- 17 funkcij v 1 napravi.
Obseg dostave
- Tester inštalacije Chauvin Arnoux C.A 6116N
