Chauvin Arnoux C.A 6472 merilnik ozemljitve
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (5635,00 € / Kos)
5635,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

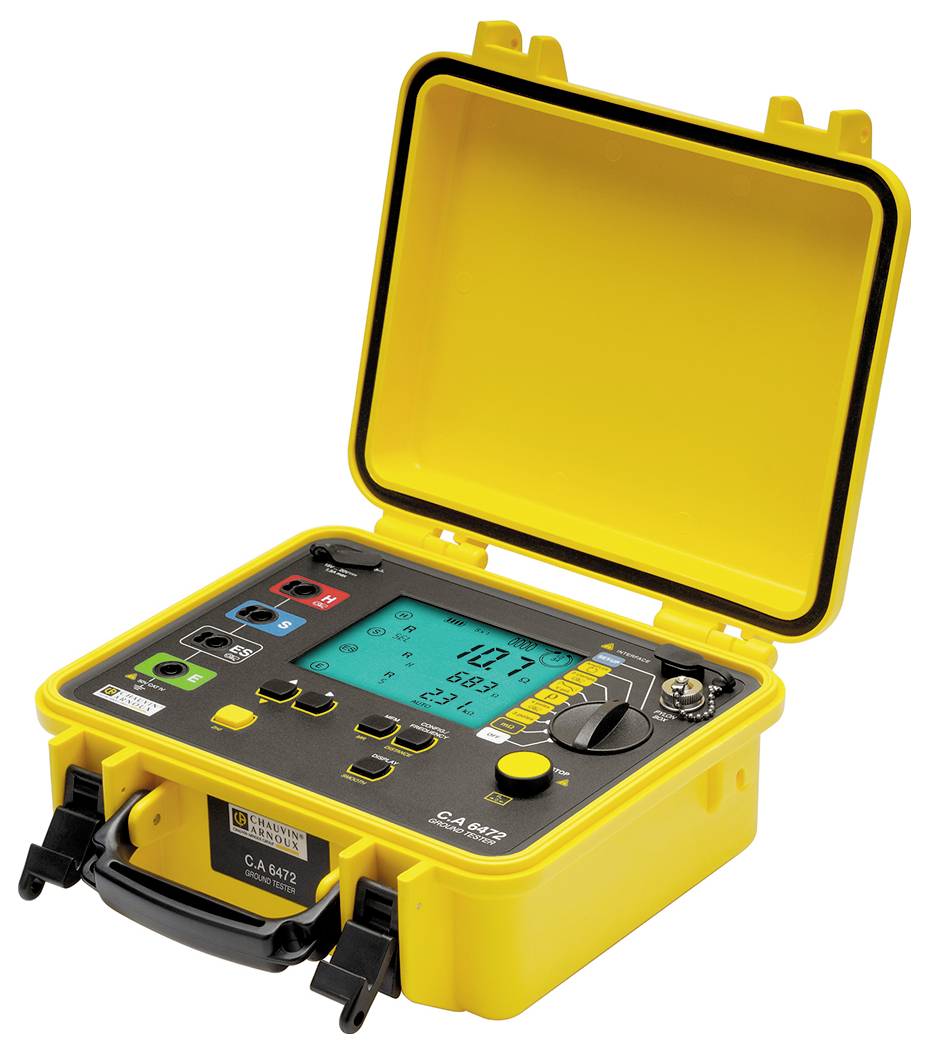

Chauvin Arnoux C.A 6472 merilnik ozemljitve
- Primerno za vse vrste meritev zemeljske odpornosti
- Neobvezne meritve na visokonapetostnih stebrih s Pylon Box CA 6474
- Merjenje specifične zemeljske upornosti (Wennerjeva ali Schlumbergerjeva metoda)
- Meritve zemeljske sklopke, meritve zemeljskega potenciala, merjenje upora / preskus kontinuitete
- Analiza frekvenčne odvisnosti ozemljitve v območju od 41 Hz do 5 kHz
- Širok obseg meritev z optimalno ločljivostjo
- Samodejni izračun sklopitvenega faktorja in specifične zemeljske upornosti
- Selektivno merjenje zemlje in merjenje zemeljskih zank s priloženimi objemkami
Tehnične specifikacije
- Vmesnik: USB optični
- Območja merjenja in ločljivost se razlikujejo glede na merilno metodo
- Podatkovni pomnilnik: 512 meritev
- Vrsta izdelka
merilnik ozemljitve
- Vmesnik
USB
delovni standardi (lastni)
- Merilno območje upornosti
0,01 Ω do 99,9 kΩ
IP53
- Mere
(D x Š x V) 25 x 12.8 x 27.2 cm
- Teža
3.2 kg
- Prikaz
digitalni
LCD
- Vsebina
1 kos
- Merilna kategorija
CAT IV
- Merilna metoda
s konico
klešče
- Širina
12.8 cm
- Višina
27.2 cm
- Dolžina
25 cm
- Vrsta
C.A 6472
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2372237 Chauvin Arnoux C.A 6472 merilnik ozemljitve
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2372237 Chauvin Arnoux C.A 6472 merilnik ozemljitve
Opis

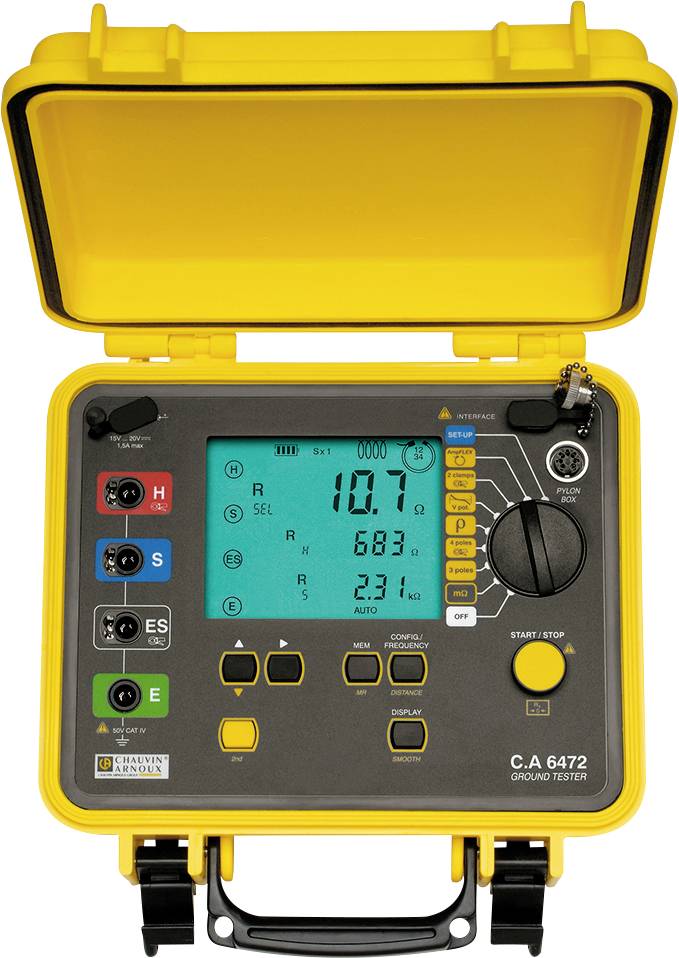

S preizkuševalnikom ozemljitve in odpornosti tal CA 6472 so možne popolne in hitre ocene vseh vrst ozemljitev, saj naprava združuje vse funkcije za meritve ozemljitve. V povezavi s Pylon Box CA 6474 so meritve ozemljitve na visokonapetostnih stebrih med delovanjem možne celo preprosto, celovito in popolnoma varno.
Za praktično uporabo sta možna dva načina delovanja:
Samodejni način: Optimalna meritev je zagotovljena v nekaj preprostih korakih: Izberite merilno funkcijo na velikem vrtljivem stikalu, preprosto pritisnite gumb START / STOP in preberite rezultat. Naprava privzeto izbere frekvenco testnega signala 128 Hz ali drugo primerno frekvenco, če so prisotni moteči signali.
V strokovnem načinu lahko uporabnik sam določi vse merilne parametre: frekvenco in napetost testnega signala, frekvenčni pomik (način pometanja) itd., Za podrobnejše analize pa se lahko prikažejo dodatni rezultati meritev, kot so nivo in frekvenca interferenčnega signala itd.
Merilnik ozemljitve in odpornosti na tla CA 6472 omogoča tudi naslednje meritve:

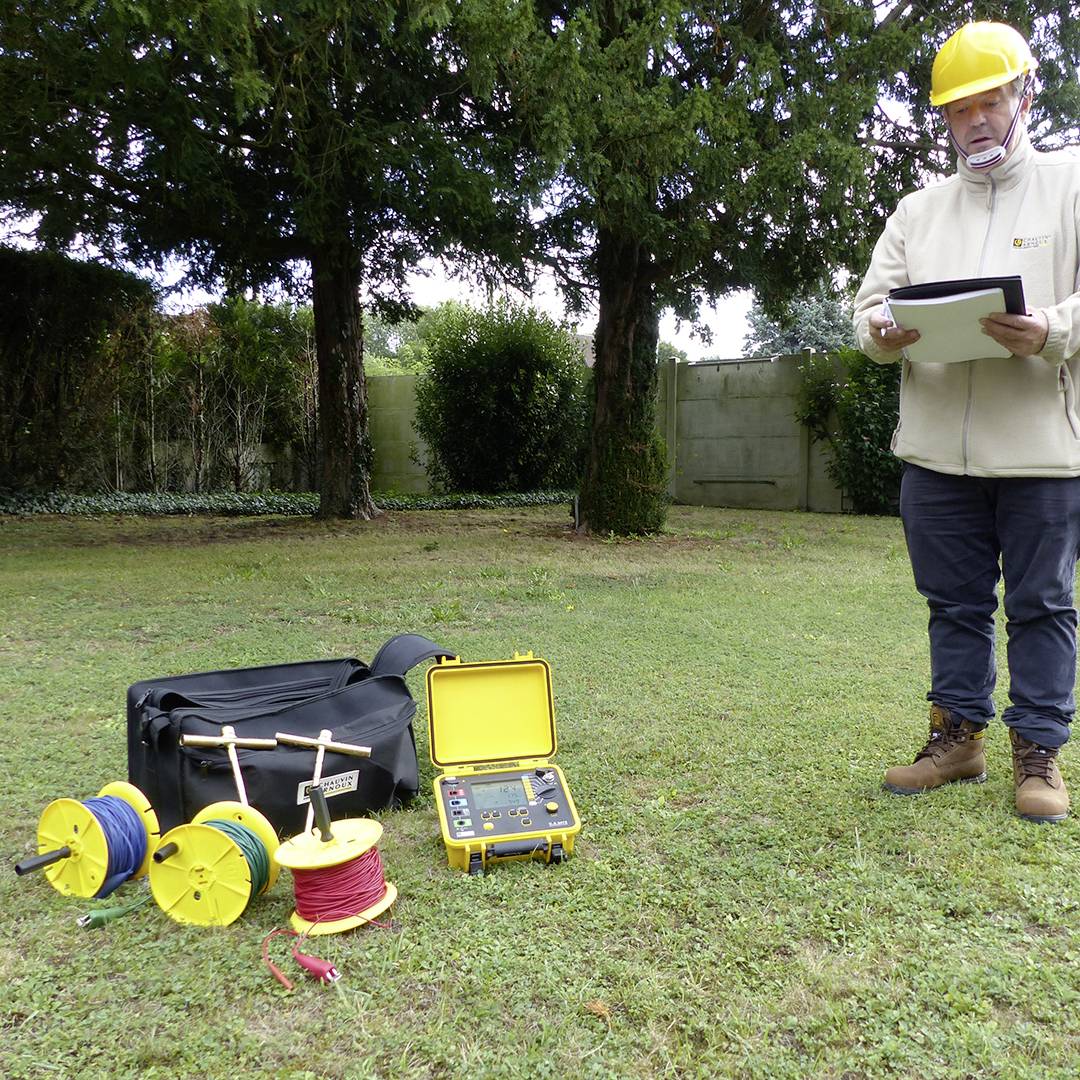

Tripolne meritve ozemljitve s pomožno zemeljsko elektrodo in sondo, pri čemer lahko CA 6472 meri tudi odpornost sonde Rs in pomožne ozemljitvene elektrode Rh ter morebitne prisotne interferenčne napetosti, tako da so rezultati meritev je mogoče natančno oceniti.
Štiripolne in selektivne meritve ozemljitve z objemko: Če je več vzporednih ozemljitvenih vezij, lahko vsako vezje merimo posebej s pomočjo tokovnega vpenjalnega transformatorja. Posebej primeren za zelo majhne upornosti ozemljitve.
Merjenje zemeljskih zank z 2 objemkama: Vsako zemeljsko zanko merite posebej brez prekinitve.
Merjenje ozemljitvene sklopke: CA 6472 samodejno izračuna upor sklopke s pomočjo treh meritev ozemljitve.
Merjenje specifične zemeljske odpornosti: Izračunajte samodejno po metodi Wenner ali Schlumberger.
Meritve zemeljskega potenciala: Določite spremembe zemeljskega potenciala z naraščajočo oddaljenostjo od povezane točke ozemljitve.
Besedilo je strojno prevedeno.
Za praktično uporabo sta možna dva načina delovanja:
Samodejni način: Optimalna meritev je zagotovljena v nekaj preprostih korakih: Izberite merilno funkcijo na velikem vrtljivem stikalu, preprosto pritisnite gumb START / STOP in preberite rezultat. Naprava privzeto izbere frekvenco testnega signala 128 Hz ali drugo primerno frekvenco, če so prisotni moteči signali.
V strokovnem načinu lahko uporabnik sam določi vse merilne parametre: frekvenco in napetost testnega signala, frekvenčni pomik (način pometanja) itd., Za podrobnejše analize pa se lahko prikažejo dodatni rezultati meritev, kot so nivo in frekvenca interferenčnega signala itd.
Merilnik ozemljitve in odpornosti na tla CA 6472 omogoča tudi naslednje meritve:
Tripolne meritve ozemljitve s pomožno zemeljsko elektrodo in sondo, pri čemer lahko CA 6472 meri tudi odpornost sonde Rs in pomožne ozemljitvene elektrode Rh ter morebitne prisotne interferenčne napetosti, tako da so rezultati meritev je mogoče natančno oceniti.
Štiripolne in selektivne meritve ozemljitve z objemko: Če je več vzporednih ozemljitvenih vezij, lahko vsako vezje merimo posebej s pomočjo tokovnega vpenjalnega transformatorja. Posebej primeren za zelo majhne upornosti ozemljitve.
Merjenje zemeljskih zank z 2 objemkama: Vsako zemeljsko zanko merite posebej brez prekinitve.
Merjenje ozemljitvene sklopke: CA 6472 samodejno izračuna upor sklopke s pomočjo treh meritev ozemljitve.
Merjenje specifične zemeljske odpornosti: Izračunajte samodejno po metodi Wenner ali Schlumberger.
Meritve zemeljskega potenciala: Določite spremembe zemeljskega potenciala z naraščajočo oddaljenostjo od povezane točke ozemljitve.
Besedilo je strojno prevedeno.
Obseg dostave
- 1 napajalnik in polnilnik baterij z 2-pinskim omrežnim kablom || 1 priročnik za uporabo na CD-ROM-u (5 jezikov) || 1 kratka navodila in 5 nalepk za naprave (1 na jezik) || 1 programska oprema za izvoz podatkov || 1 povezava USB kabel || 2 tokovni objemki C182
