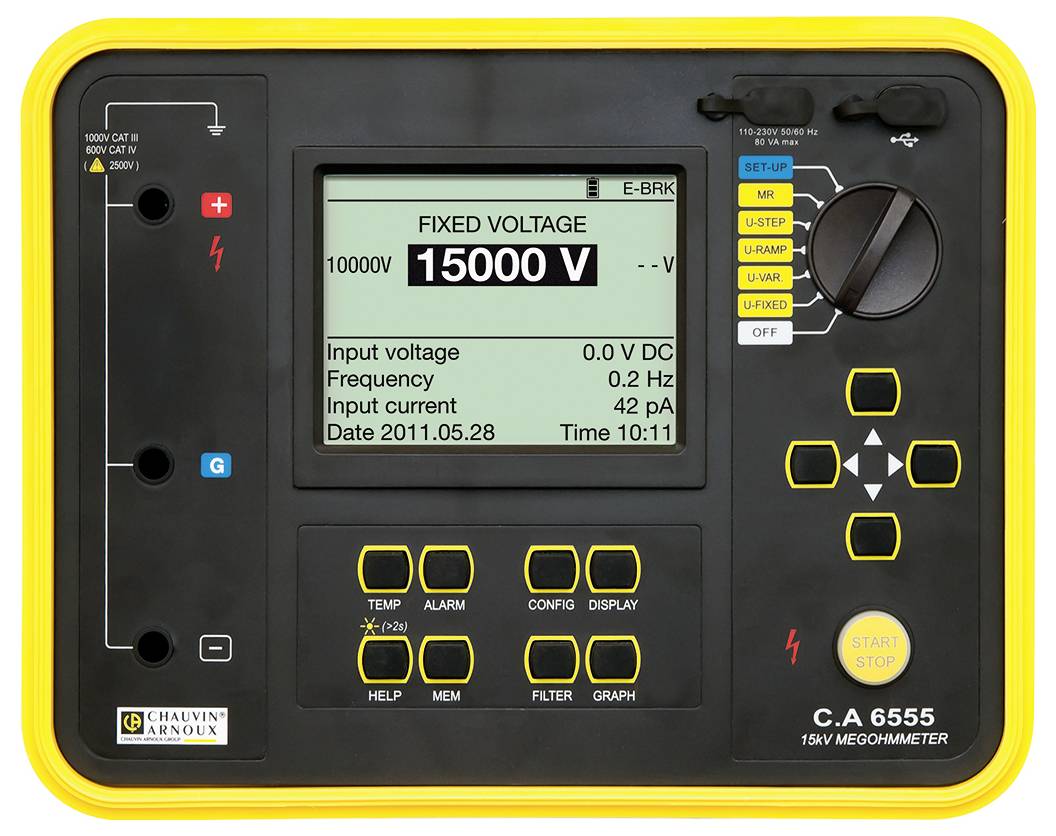

Chauvin Arnoux C.A 6555 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (8609,00 € / Kos)
8609,00 €
z DDV
Poudarki in podrobnosti
Chauvin Arnoux C.A 6555 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
- Tester izolacije s preskusnimi napetostmi do 15 kV za preskuse izolacije do 30 TΩ z optimalno varnostjo in natančnostjo
- S 5 fiksnimi in eno nastavljivo preskusno napetostjo od 40 V do 15 kV kot tudi s stopenjsko ali rampno napetostjo
- Različne testne metode za ocenjevanje izolacije z uporabo neporušitvenih testov in za pregled staranja izolacijskih materialov
- Samodejni izračun parametrov kakovosti izolacije (DAR, PI, DD)
- Hiter pregled kakovosti izolacije: grafični prikaz poteka izolacijskega upora in preizkusne napetosti
- Integriran pomnilnik izmerjenih vrednosti in vmesnik USB za programsko opremo DataView za podrobne ocene in poročila
Tehnične specifikacije
- Spremenljive preskusne napetosti:
- 40V - 10 000V
- Prednastavite lahko 3 vrednosti napetosti
- Koraki za nastavitev napetostnih nivojev:
- Spremenljivka: 40 - 10 kV, koraki: 40 V - 1 kV: 10 V
- 1kV - 10kV: 100V
- napetost rampe:
- 3 prednastavitve za začetno napetost, končno napetost, trajanje testa
- Območje nastavitve za napetost rampe:
- 40 - 1100 V / 500 - 10 000 V
- Napetost korakov: prednastavite lahko do 10 korakov (vrednost napetosti in trajanje vsakega koraka)
- Vrsta izdelka
merilnik izolacij
- Preizkusna napetost
500 V
1000 V
2500 V
5000 V
10000 V
15000 V
- Merilna funkcija
izolacijska upornost
delovni standardi (lastni)
- Merilno območje upornosti
10kΩ - 25 TΩ
- Vmesniki
USB
IP54
- Oskrba z napetostjo
90-360V/50-60Hz
- Mere
(D x Š x V) 33 x 17.4 x 40.6 cm
- Teža
6 kg
- Vrsta zaslona
digitalni (LCD)
- Izolacijska upornost (maks.)
30 TΩ
- Merilno območje napetosti (maks.)
2500 V/AC
4000 V/DC
- Merilna kategorija
CAT IV 1000 V
- Širina
17.4 cm
- Višina
40.6 cm
- Dolžina
33 cm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2621437 Chauvin Arnoux C.A 6555 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2621437 Chauvin Arnoux C.A 6555 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
Opis
Opis
Merilnik izolacije do 15.000 V
Tester izolacije CA 6555 je v ohišju, primernem za uporabo na gradbiščih, idealen za testiranje izolacije naprav v proizvodnji, med zagonom na kraju samem, za redne teste ali pri ponovnem zagonu sistemov.
Naprava je namenjena zlasti dobaviteljem električne energije, proizvajalcem naprav, inštalaterjem, vzdrževalcem, raziskovalnim centrom in infrastrukturnim podjetjem.
CA 6555 je skladen s standardom IEEE 43. To zahteva, da se preskusi izolacije na rotacijskih strojih, ki se napajajo z napetostjo 12 kV in več, izvajajo s preskusnimi napetostmi med 5 in 10 kV.
Specifikacije in lastnosti:
Široko merilno območje: 10 kΩ do 25 TΩ
Predpisana in nastavljiva preskusna napetost: 40 V do 15 kV
Največji polnilni tok: 5mA
Velik, osvetljen LCD zaslon z digitalnim prikazom, stolpčnim grafom in grafično krivuljo R(t)+u(t), i(t), i(u)
Samodejni izračun: DAR / PI / DD / DR (ppm/V)
Več preskusnih metod: korak, testna napetost z rampom, test "gorenja", test "zgodnje prekinitve" ali test z "I-limit"
Filter za stabilizacijo rezultatov meritev
Pretvorba R v referenčno temperaturo
Pomnilnik za 80.000 odčitkov in ura realnega časa
Optično izolirana vrata USB za prenos podatkov v računalnik in programsko opremo za beleženje DataView®
Napajanje: NiMH baterija z zunanjim polnilcem
Ustreza IEC 61557 -1 -2
Kategorija namestitve: IEC 61010 1000V CAT IV
Dimenzije: 406 x 330 x 174 mm; Teža: 6 kg
Besedilo je strojno prevedeno.
Merilnik izolacije do 15.000 V
Tester izolacije CA 6555 je v ohišju, primernem za uporabo na gradbiščih, idealen za testiranje izolacije naprav v proizvodnji, med zagonom na kraju samem, za redne teste ali pri ponovnem zagonu sistemov.
Naprava je namenjena zlasti dobaviteljem električne energije, proizvajalcem naprav, inštalaterjem, vzdrževalcem, raziskovalnim centrom in infrastrukturnim podjetjem.
CA 6555 je skladen s standardom IEEE 43. To zahteva, da se preskusi izolacije na rotacijskih strojih, ki se napajajo z napetostjo 12 kV in več, izvajajo s preskusnimi napetostmi med 5 in 10 kV.
Specifikacije in lastnosti:
Široko merilno območje: 10 kΩ do 25 TΩ
Predpisana in nastavljiva preskusna napetost: 40 V do 15 kV
Največji polnilni tok: 5mA
Velik, osvetljen LCD zaslon z digitalnim prikazom, stolpčnim grafom in grafično krivuljo R(t)+u(t), i(t), i(u)
Samodejni izračun: DAR / PI / DD / DR (ppm/V)
Več preskusnih metod: korak, testna napetost z rampom, test "gorenja", test "zgodnje prekinitve" ali test z "I-limit"
Filter za stabilizacijo rezultatov meritev
Pretvorba R v referenčno temperaturo
Pomnilnik za 80.000 odčitkov in ura realnega časa
Optično izolirana vrata USB za prenos podatkov v računalnik in programsko opremo za beleženje DataView®
Napajanje: NiMH baterija z zunanjim polnilcem
Ustreza IEC 61557 -1 -2
Kategorija namestitve: IEC 61010 1000V CAT IV
Dimenzije: 406 x 330 x 174 mm; Teža: 6 kg
Besedilo je strojno prevedeno.
Obseg dostave
- 1 transportna torba
- 2 varnostna visokonapetostna voda s HS vtičem in HS krokodilsko sponko (rdeča/modra
- 3m)
- 1 zaščiten varnostni visokonapetostni vod s HS vtičem z zadnjim kontaktom in HS krokodilsko sponko (črna
- 3m)
- 1 zaščiten varnostni visokonapetostni vod z vtičem HS in vtičem HS z obratnim kontaktom (moder
- 0,5 m)
- 1 omrežni priključni kabel 2m
- 1 optični kabel USB
- 1 USB ključek z navodili za uporabo in programsko opremo DataView
