Varnost v skladu z IEC 61010: CAT III 1000 V / CAT IV 600 V
Merilno območje s PEL 51 / 52: 200 mA...3 kA AC
Merilno območje s PEL 10X / PEL 11X: 200 mA…10 kA AC
Merilno območje s CA 8331 / 8333 / 8336 / 8436: 100 mA…10 kA AC
Merilno območje s CA 8332B / 8334B / 8335 / 8435: 30 A ... 6500 A AC
Merilno območje s CA 8345: 100 mA…10 kA AC
Merilno območje s CA 8220 / 8230: 10 / 30 A ... 6500 A AC
Tehnične specifikacije
Primerno za blagovno znamko
Chauvin Arnoux
Teža
110 g
Širina
80 mm
Višina
18 mm
Dolžina
130 mm
Vrsta
MA194-250
delovni standardi (lastni)
UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2446290 Chauvin Arnoux P01120593 MA194-250 1 kos
Opis

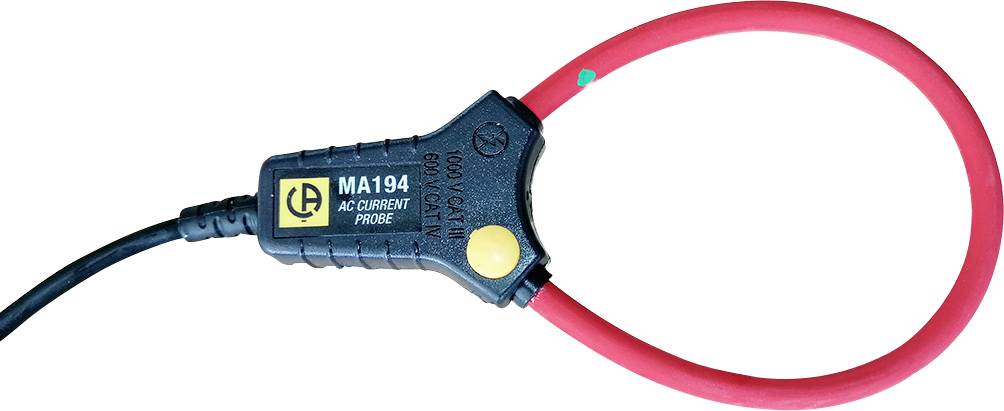

MiniFLEX MA194 so prilagodljivi tokovni transformatorji za priključitev na zapisovalnike moči in energije CHAUVIN ARNOUX, analizatorje moči ter analizatorje moči in omrežja za merjenje izmeničnih tokov. Zamenjajo MiniFLEX serijo MA193 in z izboljšanim mehanizmom odpiranja in zapiranja prepričajo: S preprostim pritiskom na rumeni gumb se rdeča tuljava Rogowskega tokovnega transformatorja zrahlja, tako da jo lahko preprosto postavite okoli prevodnika. Pri zapiranju se tuljava zaskoči in je tako trdno nameščena.
MiniFLEX MA194 obstaja s 3 različnimi dolžinami zanke: 250 mm (Ø 70 mm), 350 mm (Ø 100 mm) in 1000 mm (Ø 30 mm). Zaradi zelo tankih tuljav Rogowski je serija MiniFLEX še posebej prilagodljiva. Poleg tega navdušuje s svojim posebno velikim merilnim območjem (npr. Od 200 mA do 10 kA AC s PEL 104 ali CA 8336).
Besedilo je strojno prevedeno.
Obseg dostave
1 komplet barvnih označevalnih delov
1 navodila za uporabo
Opis
MiniFLEX MA194 so prilagodljivi tokovni transformatorji za priključitev na zapisovalnike moči in energije CHAUVIN ARNOUX, analizatorje moči ter analizatorje moči in omrežja za merjenje izmeničnih tokov. Zamenjajo MiniFLEX serijo MA193 in z izboljšanim mehanizmom odpiranja in zapiranja prepričajo: S preprostim pritiskom na rumeni gumb se rdeča tuljava Rogowskega tokovnega transformatorja zrahlja, tako da jo lahko preprosto postavite okoli prevodnika. Pri zapiranju se tuljava zaskoči in je tako trdno nameščena.
MiniFLEX MA194 obstaja s 3 različnimi dolžinami zanke: 250 mm (Ø 70 mm), 350 mm (Ø 100 mm) in 1000 mm (Ø 30 mm). Zaradi zelo tankih tuljav Rogowski je serija MiniFLEX še posebej prilagodljiva. Poleg tega navdušuje s svojim posebno velikim merilnim območjem (npr. Od 200 mA do 10 kA AC s PEL 104 ali CA 8336).
