Chauvin Arnoux PEL 113 analizator omrežja 3 fazna vklj. tokovne klešče, s funkcijo zapisovalnika, meritve energije, anal
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (4635,00 € / Kos)
4635,00 €
z DDV
Poudarki in podrobnosti
Chauvin Arnoux PEL 113 analizator omrežja 3 fazna vklj. tokovne klešče, s funkcijo zapisovalnika, meritve energije, analiza obremenitve, spletne meritve
- Snemalnik za beleženje in analizo porabe energije za optimizacijo energetske učinkovitosti
- Beležite delovanje vseh vrst električnih inštalacij do nekaj mesecev v trifaznem sistemu
- Zabeležite vse električne parametre (tokove, napetosti itd.) in harmonike brez prekinitve napajanja
- Celoten komplet s programsko opremo za protokol DataView, 3 fleksibilnimi tokovnimi transformatorji, omrežnim adapterjem PEL, magnetnimi merilnimi sondami in še več
- Brezplačna programska oprema PEL Transfer za konfiguracijo naprav in obdelavo podatkov o energiji z razčlenitvijo energije (izgub)
- Vsestranske komunikacijske možnosti: Ethernet, USB, WLAN, strežnik IRD

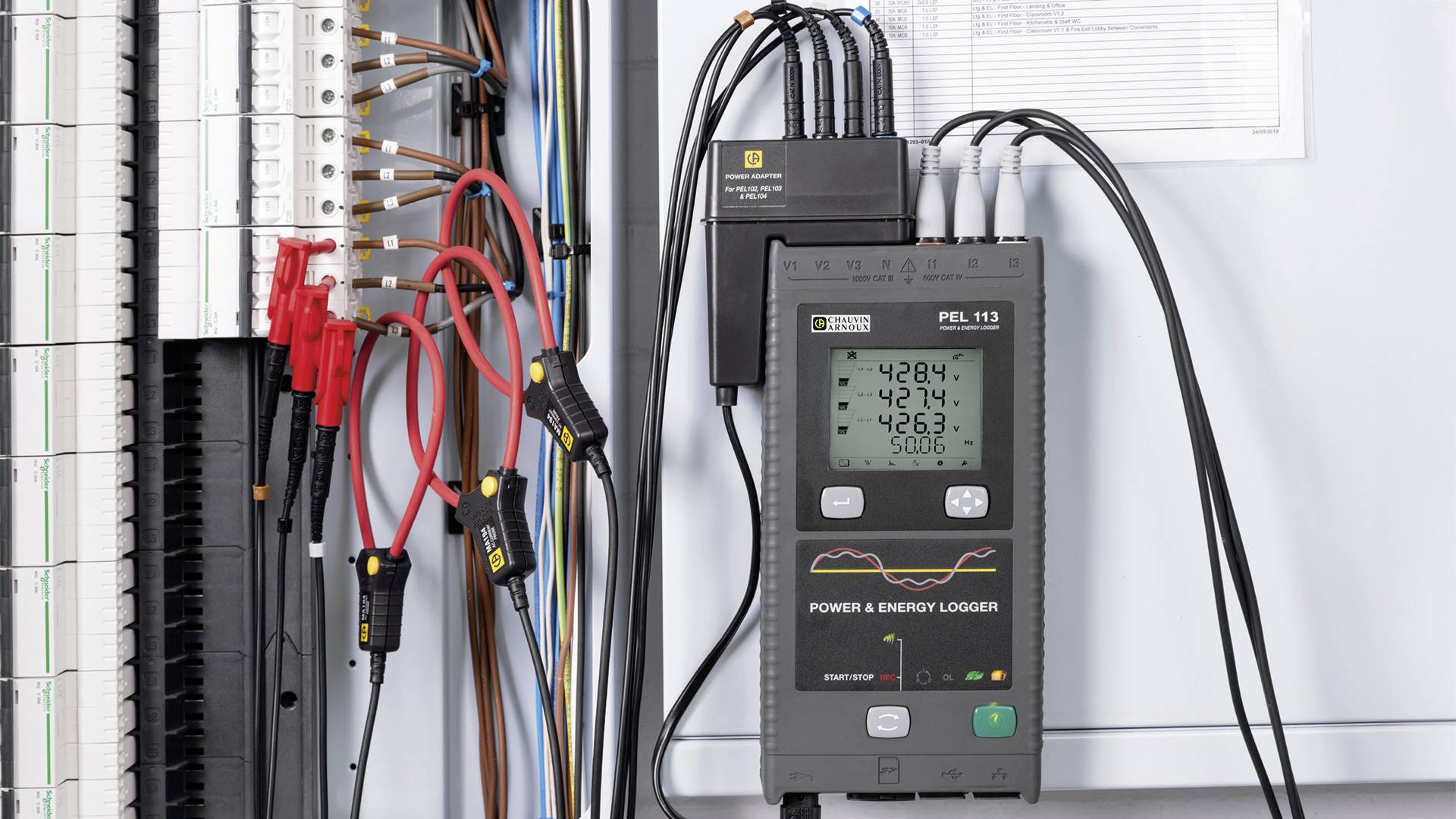

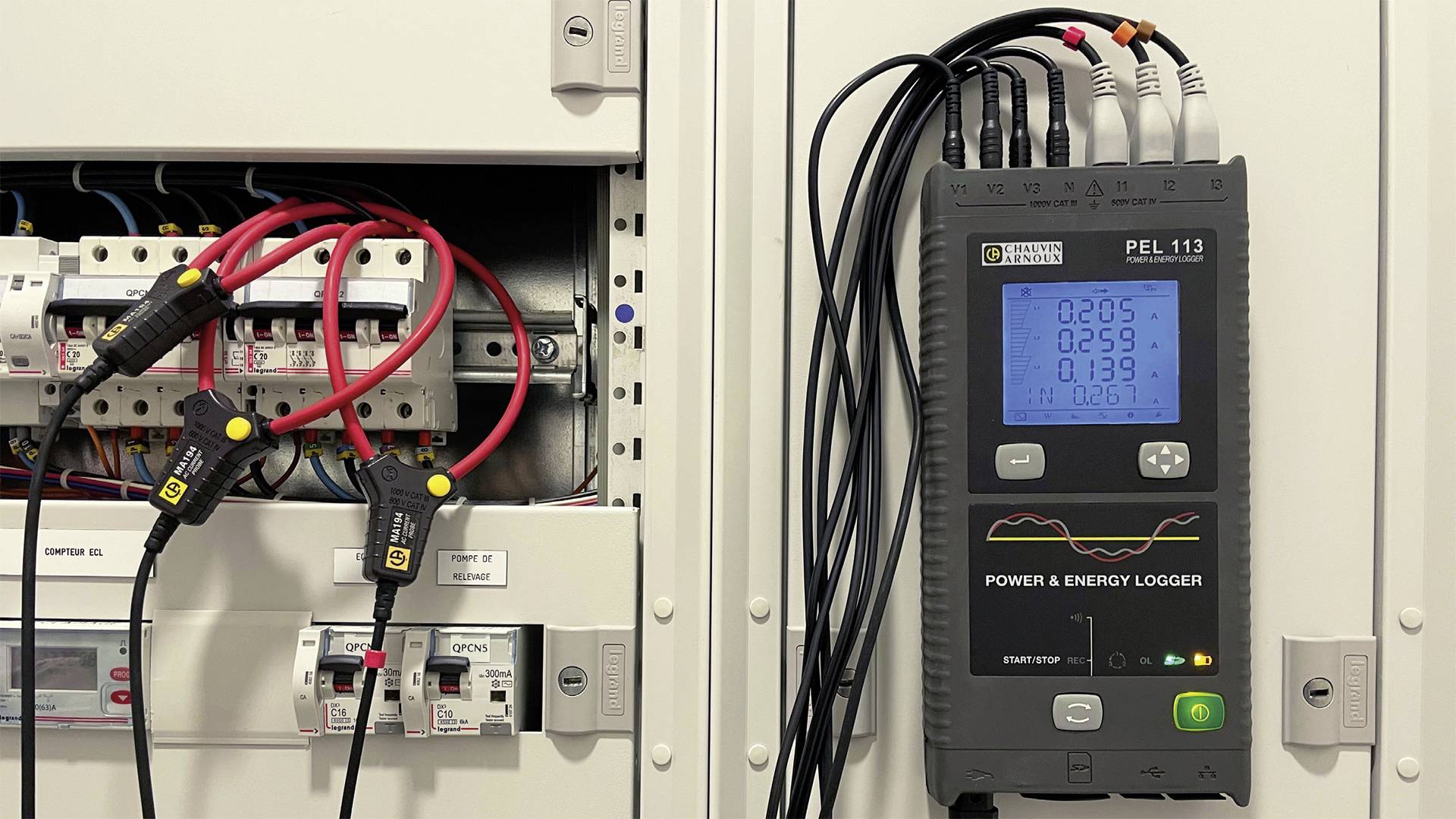

- Kompaktno, tanko ohišje z magnetno hrbtno stranjo za priročno namestitev v krmilno omarico

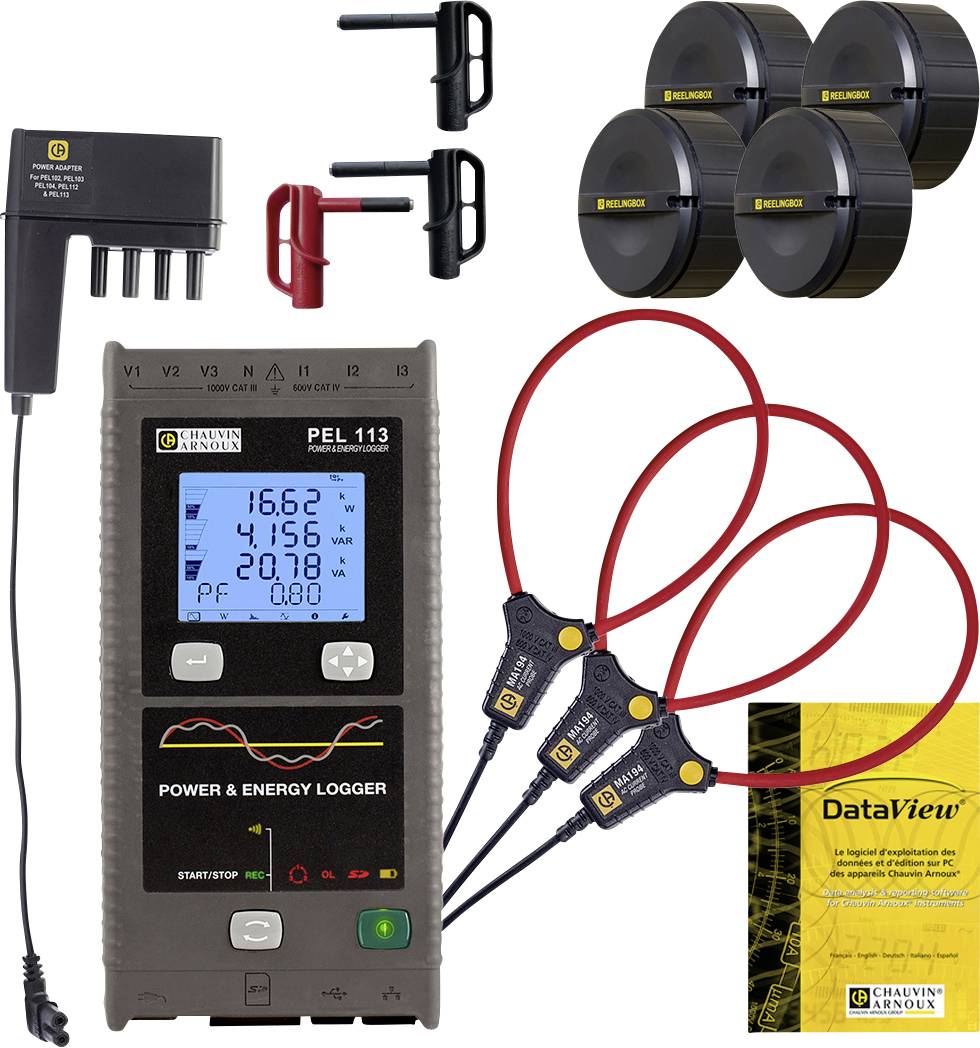

- Priloženo: 1 prenosna torba, 3 tokovni transformatorji MA194-350 MiniFLEX, 1 omrežni adapter PEL, 4 merilni kabli napetosti, 4 navijalne škatle, 4 krokodilske sponke, 4 magnetne merilne sonde, 1 programska oprema DataView, 1 komplet identifikacijskih delov, 1 SD kartica, 1 adapter SD/USB, 1 USB kabel, 1 napajalni kabel, 1 računalniška programska oprema (PEL Transfer), 1 hitri vodnik
Tehnične specifikacije

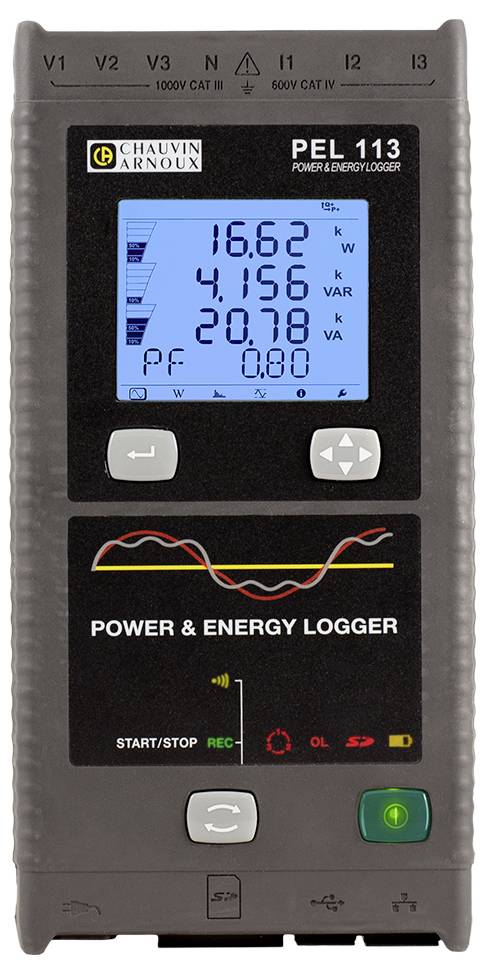

- Zaslon: S štirimi digitalnimi zasloni
- Vrsta sistemov: enofazni, dvofazni, trifazni z ali brez nevtralnega vodnika in druge posebne vrste sistemov
- Število kanalov: 3 vhodi za napetost, 3 vhodi za tok (izračunani tok nevtralnega vodnika)
- Omrežna frekvenca: DC, 50 Hz, 60 Hz in 400 Hz
- Napetost (merilna območja): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Prestavna razmerja transformatorjev: do 650.000 V / do 25.000 A
- Moč: 10 W do 10 GW / 10 var do 10 Mvar / 10 VA do 10 GVA
- Energija: do 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- Položaj faze: cos φ, tan Φ, PF
- Harmoniki: THD
- Dodatne funkcije: fazno zaporedje, min/maks, alarm, magnetna pritrditev
- Interval zajemanja / agregacija: 5 meritev/s / od 1 min do 60 min
- Pomnilnik: SD kartica, 8 GB (SD-HC kartica do 32 GB)
- Vmesniki: USB, Ethernet, WiFi (dostopna točka in vroča točka), IRD Server DataView® Synch
- Dimenzije: 256 x 125 x 37 mm
- Teža: 950 g
- Delovno temperaturno območje: od 0 °C do +50 °C
- Vrsta izdelka
analizator omrežja
- Merilna kategorija
CAT III 1000 V
CAT IV 600 V
delovni standardi (lastni)
- Mere
(D x Š x V) 12.5 x 3.7 x 25.6 cm
- Teža
950 g
- Vrsta meritve
3 fazna
- Značilnosti
vklj. tokovne klešče
s funkcijo zapisovalnika
meritve energije
analiza obremenitve
spletne meritve
- Širina
3.7 cm
- Višina
25.6 cm
- Dolžina
12.5 cm
- Vmesnik
WLAN
Ethernet
USB
WiFi
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3436208 Chauvin Arnoux PEL 113 analizator omrežja 3 fazna vklj. tokovne klešče, s funkcijo zapisovalnika, meritve energije, anal
Garancijski pogoji
Garancijski pogoji 3436208 Chauvin Arnoux PEL 113 analizator omrežja 3 fazna vklj. tokovne klešče, s funkcijo zapisovalnika, meritve energije, anal
Opis
PEL 113 meri in shranjuje vso moč in energijo. Uporablja se lahko povsod, kjer je energija:
• Proizvajalci električne energije: obnovljivi viri energije, termoelektrarne ...
• Industrija: kovinska industrija, proizvodnja stekla, živilska industrija.
• Stanovanjske in storitvene stavbe ...
• Infrastruktura in promet
• Podatkovni centri ...
Področja uporabe
• Energetski pregledi
• Električna diagnostika
• Industrijsko vzdrževanje
Preprosta in preizkušena ergonomija
• kompakten in z magnetnim ohišjem
• 3 napetostni in 3 tokovni vhodi
• Štirikratni digitalni zaslon z osvetlitvijo
• Samozadostnost v celotni fazi (z dodatno opremo)
Meritve efektivne in enosmerne vrednosti
• Izmenična in/ali enosmerna napetost do 1000 V
• Tokovi do 10 kA AC, 5 kA DC (odvisno od tokovnega transformatorja)
• Aktivna, jalova in navidezna moč
• Aktivna, jalova in navidezna energija
• Osnovne in simetrične aktivne moči ter aktivne moči asimetrij
• Meritve in značilnosti motorja (prek aplikacije za Android)
Funkcije
• Razčlenitev izgub energije
• Fazni parametri: cos φ, tan Φ, faktor moči PF
• Vrhnji faktor
• Izračun THD za tokove in napetosti
• Meritve enosmernega toka, 50 Hz, 60 Hz in 400 Hz (dostava...)

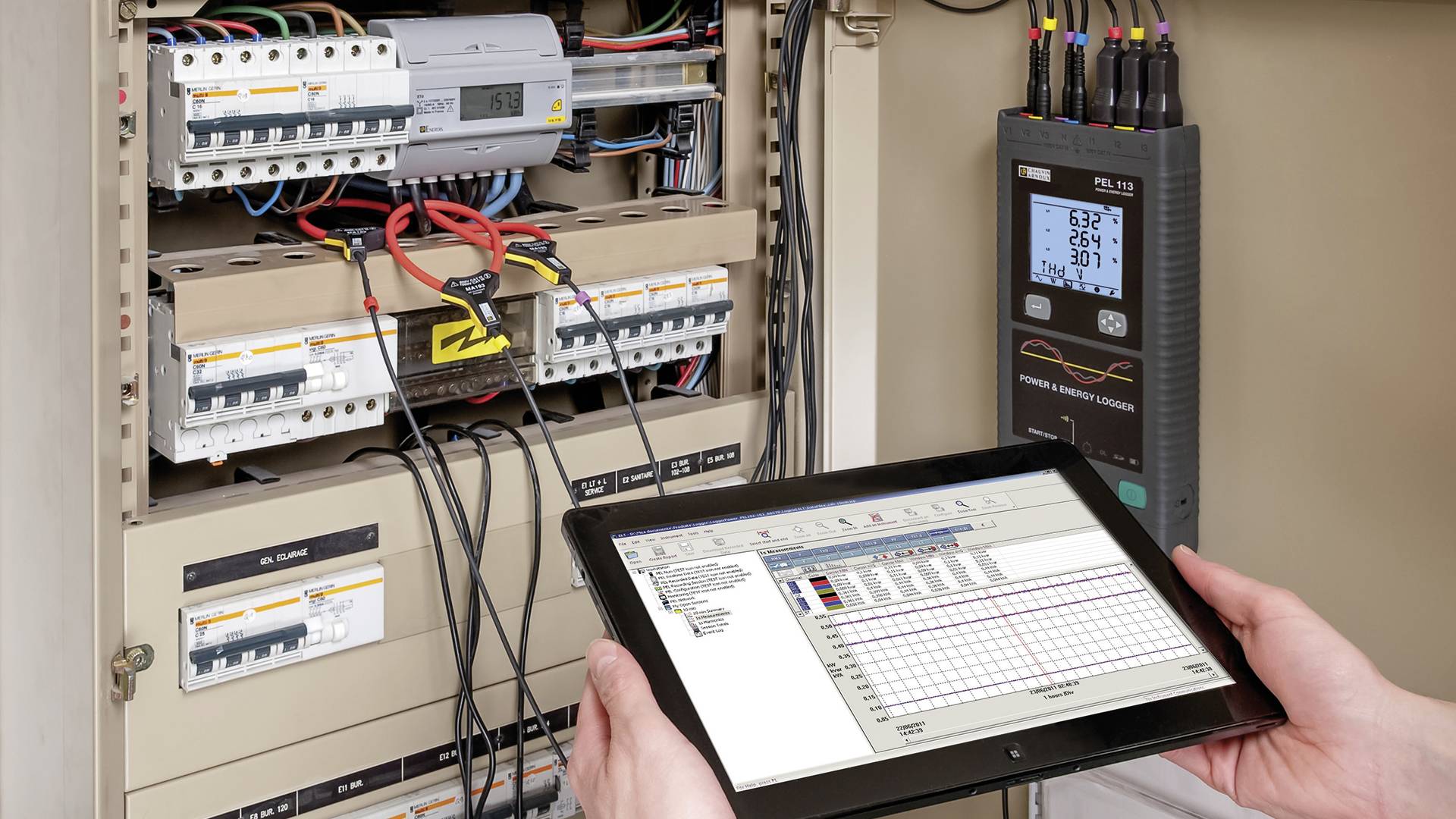

Programska oprema za prenos PEL
Programska oprema PEL Transfer ponuja naslednje možnosti:
• Konfiguracija vašega PEL-a
• Pred začetkom snemanja preverite povezave
• Prenesite meritve, shranjene v PEL
• Prikaz različnih rezultatov meritev in analiz
Dodatna prednost: PEL Transfer pretvori vrednost vaše porabe električne energije v evre (8 tarifnih con).
Komunikacija v omrežjih
PEL 110 ima več možnosti prenosa:
• USB, najpreprostejša rešitev za uporabo na kraju samem.
• Ethernet RJ45 ali Wi-Fi (strežnik): Za komunikacijo s katere koli postaje v omrežju s programsko opremo PEL Transfer povežite napravo PEL 11x s strežnikom.
• Wi-Fi (dostopna točka):
• Vzpostavite neposredno povezavo med napravo PEL 11x in računalnikom.
• Način dostopne točke (AP) podpira do 5 odjemalcev.
Okrepiti
• Možnost snemanja več mesecev
• Razčlenitev izgub energije
• Namestitev brez prekinitve tokokroga
• Aplikacija za Android z diagnostiko motorja
Besedilo je strojno prevedeno.
• Proizvajalci električne energije: obnovljivi viri energije, termoelektrarne ...
• Industrija: kovinska industrija, proizvodnja stekla, živilska industrija.
• Stanovanjske in storitvene stavbe ...
• Infrastruktura in promet
• Podatkovni centri ...
Področja uporabe
• Energetski pregledi
• Električna diagnostika
• Industrijsko vzdrževanje
Preprosta in preizkušena ergonomija
• kompakten in z magnetnim ohišjem
• 3 napetostni in 3 tokovni vhodi
• Štirikratni digitalni zaslon z osvetlitvijo
• Samozadostnost v celotni fazi (z dodatno opremo)
Meritve efektivne in enosmerne vrednosti
• Izmenična in/ali enosmerna napetost do 1000 V
• Tokovi do 10 kA AC, 5 kA DC (odvisno od tokovnega transformatorja)
• Aktivna, jalova in navidezna moč
• Aktivna, jalova in navidezna energija
• Osnovne in simetrične aktivne moči ter aktivne moči asimetrij
• Meritve in značilnosti motorja (prek aplikacije za Android)
Funkcije
• Razčlenitev izgub energije
• Fazni parametri: cos φ, tan Φ, faktor moči PF
• Vrhnji faktor
• Izračun THD za tokove in napetosti
• Meritve enosmernega toka, 50 Hz, 60 Hz in 400 Hz (dostava...)
Programska oprema za prenos PEL
Programska oprema PEL Transfer ponuja naslednje možnosti:
• Konfiguracija vašega PEL-a
• Pred začetkom snemanja preverite povezave
• Prenesite meritve, shranjene v PEL
• Prikaz različnih rezultatov meritev in analiz
Dodatna prednost: PEL Transfer pretvori vrednost vaše porabe električne energije v evre (8 tarifnih con).
Komunikacija v omrežjih
PEL 110 ima več možnosti prenosa:
• USB, najpreprostejša rešitev za uporabo na kraju samem.
• Ethernet RJ45 ali Wi-Fi (strežnik): Za komunikacijo s katere koli postaje v omrežju s programsko opremo PEL Transfer povežite napravo PEL 11x s strežnikom.
• Wi-Fi (dostopna točka):
• Vzpostavite neposredno povezavo med napravo PEL 11x in računalnikom.
• Način dostopne točke (AP) podpira do 5 odjemalcev.
Okrepiti
• Možnost snemanja več mesecev
• Razčlenitev izgub energije
• Namestitev brez prekinitve tokokroga
• Aplikacija za Android z diagnostiko motorja
Besedilo je strojno prevedeno.

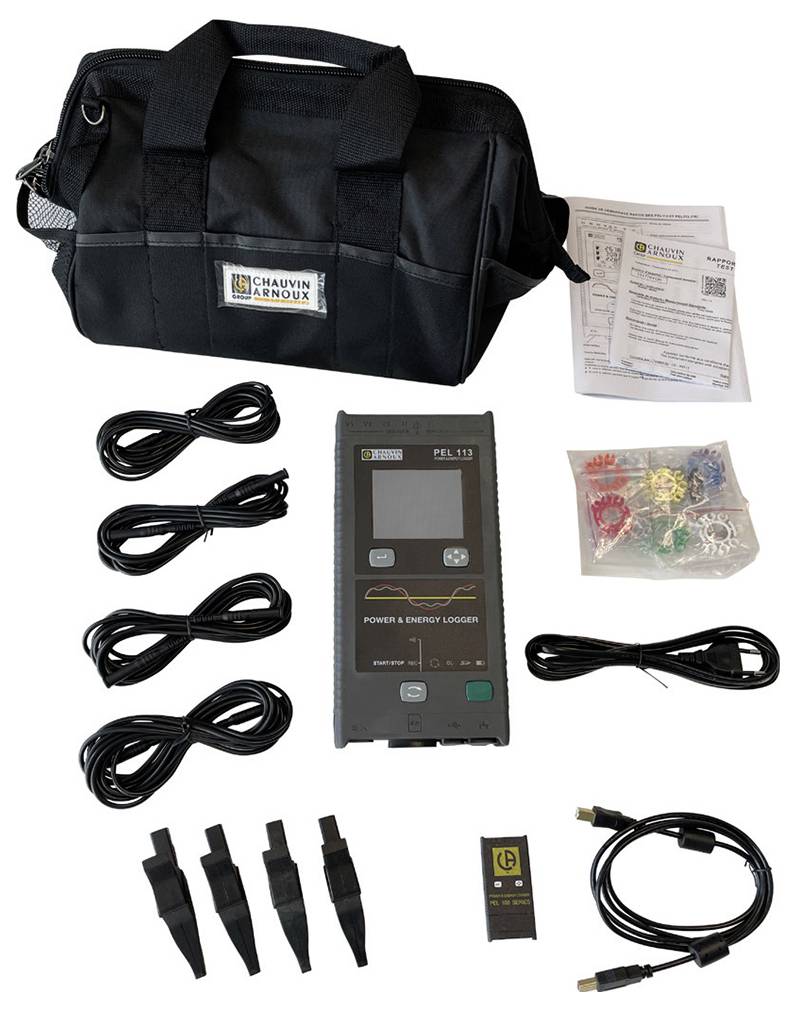

Obseg dostave
- 1 torba za nošenje
- 3 tokovni transformatorji MA194-350 MiniFLEX
- 1 napajalnik PEL
- 4 merilne žice napetosti
- 4 škatle za navijanje
- 4 krokodilske sponke
- 4 magnetne merilne konice
- 1 Programska oprema DataView
- 1 komplet označevalnih delov
- 1 SD-kartica
- 1 SD/USB adapter
- 1 USB-kabel
- 1 napajalni kabel
- 1 programska oprema za računalnik (PEL Transfer) in uporabniški priročnik za prenos s spletne strani
- 1 Vodnik za hiter začetek
