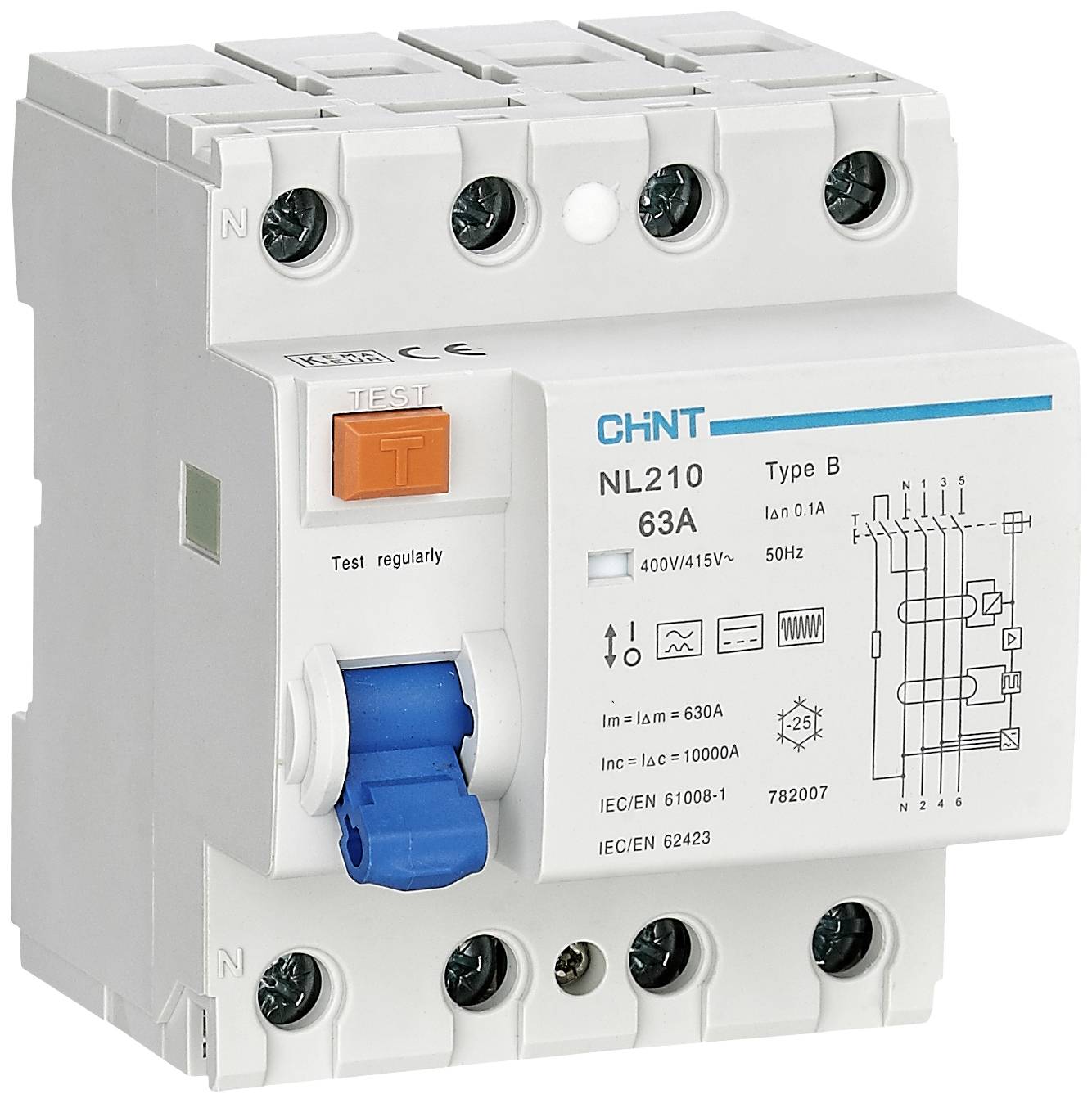

Chint 782007 NL210 3PN 63A 100mA B 10kA FID stikalo B/10 kA 3-polni 63 A 0.1 A 415 V
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
FID stikalo
Število pinov
3
Značilnost sprožitve
B/10 kA
Nazivni-diferenčni tok
0.1 A
Nazivni tok - zaokrožen
63 A
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti
Chint 782007 NL210 3PN 63A 100mA B 10kA FID stikalo B/10 kA 3-polni 63 A 0.1 A 415 V
- Nazivna napetost=415 V
- Nazivni tok=63 A
- Zaviralna kapaciteta=10 kA
- Število pinov=3
Tehnične specifikacije
- Vrsta izdelka
FID stikalo
- Število pinov
3
- Značilnost sprožitve
B/10 kA
- Nazivni-diferenčni tok
0.1 A
- Nazivni tok
63 A
- Nazivni tok - zaokrožen
63 A
- Mere
(Š x V x G) 72 x 91 x 79 mm
- Zaviralna kapaciteta
10 kA
- Barva
modra
bela
- Vsebina
1 kos
- Razred izolacije
II
III
- Nazivna napetost
415 V
- Širina
72 mm
- Višina
91 mm
- Globina
79 mm
- Vrsta
B
Skladnost in certifikati
Certified by EU Garan
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2524983 Chint 782007 NL210 3PN 63A 100mA B 10kA FID stikalo B/10 kA 3-polni 63 A 0.1 A 415 V
Garancijski pogoji
Garancijski pogoji 2524983 Chint 782007 NL210 3PN 63A 100mA B 10kA FID stikalo B/10 kA 3-polni 63 A 0.1 A 415 V
Opis
Fl stikala zaznavajo tokove okvare na ozemljitev in ščitijo ljudi in živali pred neposrednim in posrednim dotikom pred prekomerno kontaktno napetostjo. Ščitijo sisteme pred nevarnostjo požara zaradi izolacijskih napak in se uporabljajo tako v gradbenih inštalacijah kot v industriji.
izbor
tipskih razredov
Vrsta izmeničnega toka: izklop se pojavi s počasi naraščajočim sinusoidnim izmeničnim tokom napake.
Tip A: Izklop se pojavi z izmeničnim preostalim tokom, pa tudi s počasi naraščajočim in takoj pulzirajočim enosmernim preostalim tokom.
Tip B: Spotikanje se pojavi pri grehu. AC preostali tok, z pulzirajočim DC preostalim tokom in z gladkim DC preostalim tokom.
izklopni tokovi
10mA - zaščita za zunanjo uporabo
30mA - zaščita pred neposrednim stikom
300mA - Zaščita pred posrednim dotikom in nevarnostjo požara
časi izdaje
takojšen
takojšnja sprostitev (brez časovne zamude).
Kratka časovna zamuda G
Izklop po najmanj 10 ms
Selektivni S
Ko so Fl povezani zaporedno, se mora naprej Fl sprožiti s prednostjo.
Besedilo je strojno prevedeno.
izbor
tipskih razredov
Vrsta izmeničnega toka: izklop se pojavi s počasi naraščajočim sinusoidnim izmeničnim tokom napake.
Tip A: Izklop se pojavi z izmeničnim preostalim tokom, pa tudi s počasi naraščajočim in takoj pulzirajočim enosmernim preostalim tokom.
Tip B: Spotikanje se pojavi pri grehu. AC preostali tok, z pulzirajočim DC preostalim tokom in z gladkim DC preostalim tokom.
izklopni tokovi
10mA - zaščita za zunanjo uporabo
30mA - zaščita pred neposrednim stikom
300mA - Zaščita pred posrednim dotikom in nevarnostjo požara
časi izdaje
takojšen
takojšnja sprostitev (brez časovne zamude).
Kratka časovna zamuda G
Izklop po najmanj 10 ms
Selektivni S
Ko so Fl povezani zaporedno, se mora naprej Fl sprožiti s prednostjo.
Besedilo je strojno prevedeno.
Obseg dostave
- RCCB 3PN tip B 63A 100mA 10kA
