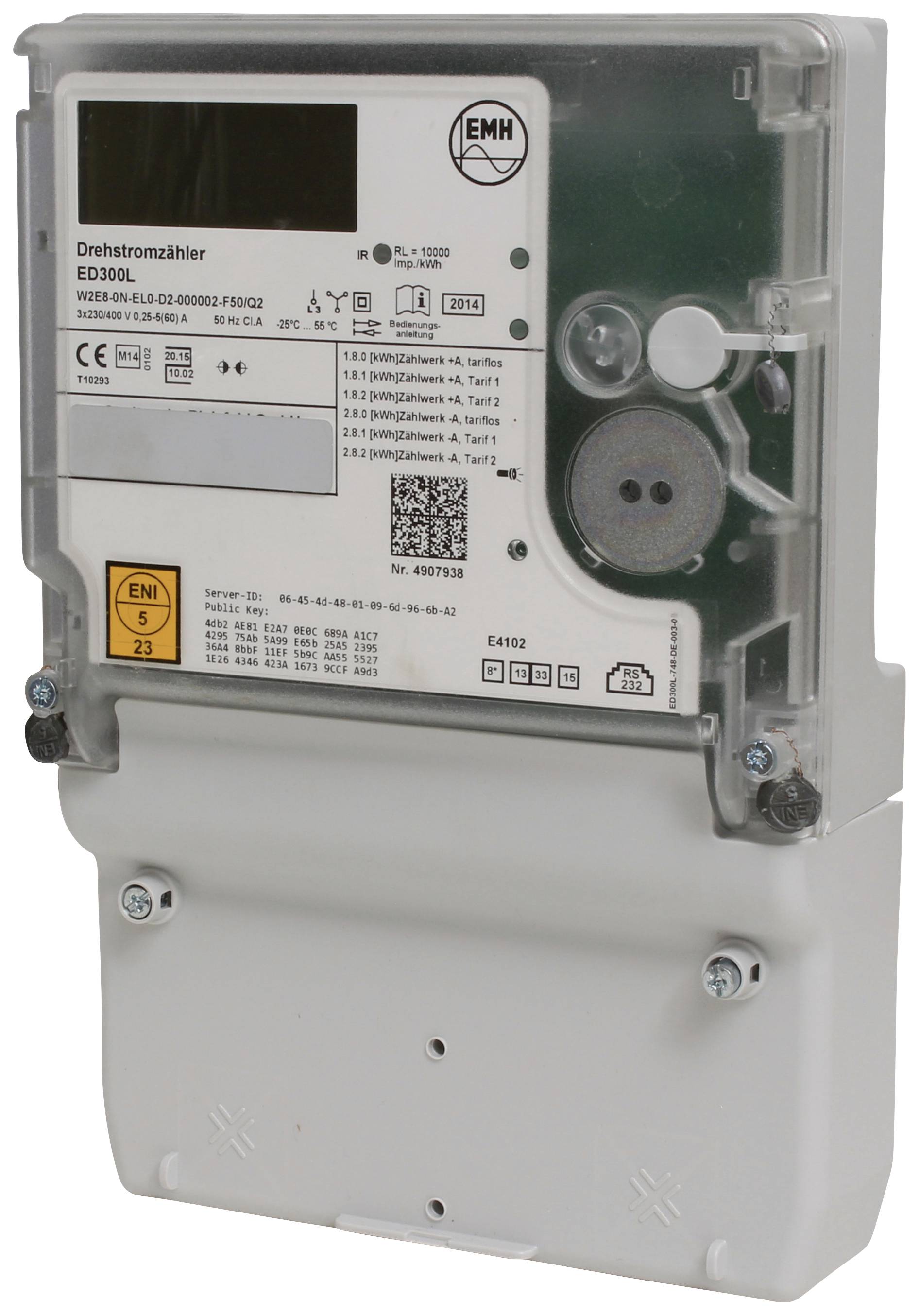

Counttec EDL 300 trifazni števec digitalni 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
trifazni števec
Prikaz
digitalni
Kalibracija
obnovljeno/kalibrirano
Obratovalna napetost
3 x 230/400 V
Mere
(D x Š x V) 79 x 178 x 265 mm
Tehnične specifikacije
- Vrste merjenja: enosmerni števec 1 +A z zaporo povratnega hoda ali enosmerni števec -A z zaporo povratnega hoda ali dvosmerni števci +A in -A ali izravnalni števec -A brez zapore povratnega hoda
- Vrednosti impulzov LED (IR): 10.000 impulzov/kWh (60 A). 5000 impulzov/kWh (100 A)
- Podatkovni vmesniki: optični. električni - RS232
- Temperaturno območje Mejno območje delovanja: -40°C...+70°C
- Zaščitni razred II
- Zaščitni razred ohišja: IP 51
- Zaščitni razred priključkov: IP 31
- Material ohišja: polikarbonat, ojačan s steklenimi vlakni. brez halogenov. reciklirati
- Vrsta izdelka
trifazni števec
- Prikaz
digitalni
- Kalibracija
obnovljeno/kalibrirano
- Obratovalna napetost
3 x 230/400 V
- Mere
(D x Š x V) 79 x 178 x 265 mm
- Teža
1.3 kg
- Prikaz
2-vrstični LC zaslon. 8 mm (razpon vrednosti). Informacije o stanju o izpadu faze. Energijska smer. Tarifa. Testni način. manipulacija
- Maks. trajanje snemanja
spannungslos im EEPROM. mind. 20 Jahre
- Poraba energije
1.1 W
- Lastna poraba
napetostna pot< 1,1 W tokovna pot< 0,05 VA
- Širina vgradnje
178
- Dolžina vgradnje
265
- Frekvenca
50 Hz
- Razred natančnosti
C.I.A
- Merilna funkcija
tok
- Območje nazivne napetosti
230 do 400 V/AC
- Omrežna napetost (maks.)
400 V/AC
- Omrežna napetost (min.)
230 V
- Širina
178 mm
- Višina
265 mm
- Dolžina
79 mm
- Tok (maks.)
300 A
- Tok (min.)
0.25 A
- Tokovno območje
0.25 do 300 A
- Vrsta
EDL 300
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2997951 Counttec EDL 300 trifazni števec digitalni 1 kos
Navodila za uporabo in varnost 2997951 Counttec EDL 300 trifazni števec digitalni 1 kos
Opis
EMH – trifazni števec ED 300 L 5/60 ali 100 A regeneriran in testiran
Elektronski EMH trifazni števec ED 300L 5/60 Amp. Gospodinjski števci / pametni števci
Ta merilnik služi kot popolna zamenjava za stare merilnike Ferraris 10/60 Amp.
Je:
Zakonsko skladen števec električne energije v skladu s §29(3) in §61(3) Zakona o obratovanju merilnih mest
(MsbG) z dne 29. avgusta 2016. kot tudi FNN - specifikacije za osnovne števce. Funkcionalne funkcije različice 1.3. Ta merilnik je mogoče nadgraditi v inteligentni merilni sistem (iMSys) v skladu s §21(1) MsbG z uporabo vmesnika MSB. Ti so obvezni od leta 2020. glej Zakon o obratovanju merilnih mest
4-žilni merilnik napetosti 3x230/400 V. Lahko se uporablja tudi v omrežjih 230 V AC
Identifikacija podatkov OBIS kodne številke Napajanje 3-fazno napajanje. 1-fazni za uporabo z izmeničnim tokom zagotavlja zelo nizko elektromagnetno sevanje.
Tok 0,25 - 5(60) A. Imax. 3 x 60 amperov Maks. 72 kW Frekvenca 50Hz
Ta števec se lahko uporablja tudi kot 2-tarifni števec. Preklop poteka preko terminala 13/15 OBIS 1.8.1 Tarifa 1 in 1.8.2 Tarifa 2 ali krmiljenje tarif navzven preko električnega podatkovnega vmesnika (RS-232) ali krmilnega vhoda krmilni vhodi sistemske napetosti 2 za krmiljenje tarif in aktiviranje 2 - prikaz tarife
Razred točnosti delovna energija Cl. A v skladu z EN 50470-1. -3 vrste meritev delovne energije setup counter1 +A z povratno zaporo OBIS 1.8.0
Valenca impulza LED (IR) 10.000 impulzov/kWh (60 A). Števci energije številka 1 in 23 tarifni register
Zadrževanje podatkov brez napetosti v EEPROM. najmanj 20 let Različica zaslona 2-vrstični LC zaslon Višina številke 8 mm (razpon vrednosti) s prikazom trenutne moči v vatih
dodatne informacije o statusu prikaza o izpadu faze. Energijska smer. Tarifa. Testni način. Manipulacija. Optični gumb za upravljanje. mehanski klicni gumb za zaslonski klic.
IR podatkovni vmesniki optični podatkovni vmesnik na sprednji strani števca (enosmerno – potisno delovanje) električni podatkovni vmesnik pod pokrovom terminala. (RS232). dvosmerno;
Napajanje iz komunikacijske naprave: +5 V DC ali +12 V DC s tokovno omejitvijo do 10 mA
Podatkovni protokol RS-232 Jezik pametnih sporočil (SML). Pošiljanje zapisa podatkov vsakih 1…4 s, odvisno od obremenitve Hitrost prenosa 9600 baud. Ločljivost odčitka števca 100 mWh
Obseg dobave vključuje poseben pokrov sponke z možnostjo montaže modema ali bližnjega radijskega sprejemnika valovitosti.
Besedilo je strojno prevedeno.
Elektronski EMH trifazni števec ED 300L 5/60 Amp. Gospodinjski števci / pametni števci
Ta merilnik služi kot popolna zamenjava za stare merilnike Ferraris 10/60 Amp.
Je:
Zakonsko skladen števec električne energije v skladu s §29(3) in §61(3) Zakona o obratovanju merilnih mest
(MsbG) z dne 29. avgusta 2016. kot tudi FNN - specifikacije za osnovne števce. Funkcionalne funkcije različice 1.3. Ta merilnik je mogoče nadgraditi v inteligentni merilni sistem (iMSys) v skladu s §21(1) MsbG z uporabo vmesnika MSB. Ti so obvezni od leta 2020. glej Zakon o obratovanju merilnih mest
4-žilni merilnik napetosti 3x230/400 V. Lahko se uporablja tudi v omrežjih 230 V AC
Identifikacija podatkov OBIS kodne številke Napajanje 3-fazno napajanje. 1-fazni za uporabo z izmeničnim tokom zagotavlja zelo nizko elektromagnetno sevanje.
Tok 0,25 - 5(60) A. Imax. 3 x 60 amperov Maks. 72 kW Frekvenca 50Hz
Ta števec se lahko uporablja tudi kot 2-tarifni števec. Preklop poteka preko terminala 13/15 OBIS 1.8.1 Tarifa 1 in 1.8.2 Tarifa 2 ali krmiljenje tarif navzven preko električnega podatkovnega vmesnika (RS-232) ali krmilnega vhoda krmilni vhodi sistemske napetosti 2 za krmiljenje tarif in aktiviranje 2 - prikaz tarife
Razred točnosti delovna energija Cl. A v skladu z EN 50470-1. -3 vrste meritev delovne energije setup counter1 +A z povratno zaporo OBIS 1.8.0
Valenca impulza LED (IR) 10.000 impulzov/kWh (60 A). Števci energije številka 1 in 23 tarifni register
Zadrževanje podatkov brez napetosti v EEPROM. najmanj 20 let Različica zaslona 2-vrstični LC zaslon Višina številke 8 mm (razpon vrednosti) s prikazom trenutne moči v vatih
dodatne informacije o statusu prikaza o izpadu faze. Energijska smer. Tarifa. Testni način. Manipulacija. Optični gumb za upravljanje. mehanski klicni gumb za zaslonski klic.
IR podatkovni vmesniki optični podatkovni vmesnik na sprednji strani števca (enosmerno – potisno delovanje) električni podatkovni vmesnik pod pokrovom terminala. (RS232). dvosmerno;
Napajanje iz komunikacijske naprave: +5 V DC ali +12 V DC s tokovno omejitvijo do 10 mA
Podatkovni protokol RS-232 Jezik pametnih sporočil (SML). Pošiljanje zapisa podatkov vsakih 1…4 s, odvisno od obremenitve Hitrost prenosa 9600 baud. Ločljivost odčitka števca 100 mWh
Obseg dobave vključuje poseben pokrov sponke z možnostjo montaže modema ali bližnjega radijskega sprejemnika valovitosti.
Besedilo je strojno prevedeno.
