Name: Datasensing varnostna svetlobna zavesa SH4 Domet (maks.) 10 m Višina zaščitnega polja 750 mm 24 V/DC Varnostni razred: 3
Brand: Datasensing
SKU: 3760238
Availability: BackOrder

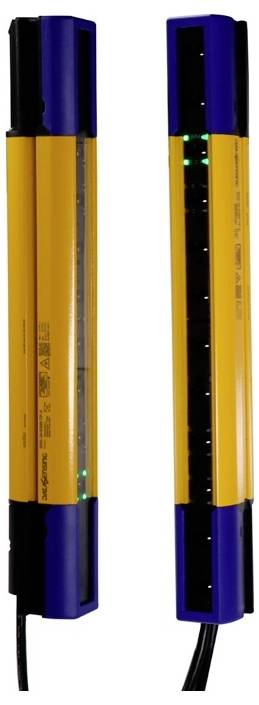

Dve rumeno-modri industrijski senzorski enoti prikazani drugo ob drugi, s svetlobnimi indikatorji na sprednji strani in kabli, ki se raztezajo od spodaj.

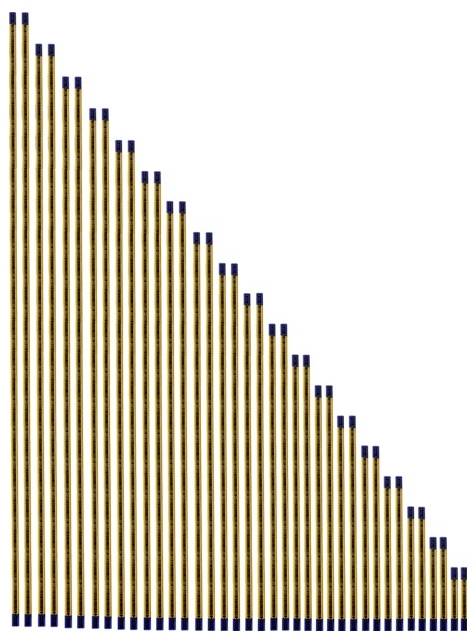

Padajoči vzorec stolpčnega grafikona s številnimi navpičnimi rumeno-modrim barvitimi stolpci, ki tvorijo stopničast diagonalni vzorec od visokih na levi strani do kratkih na desni strani.

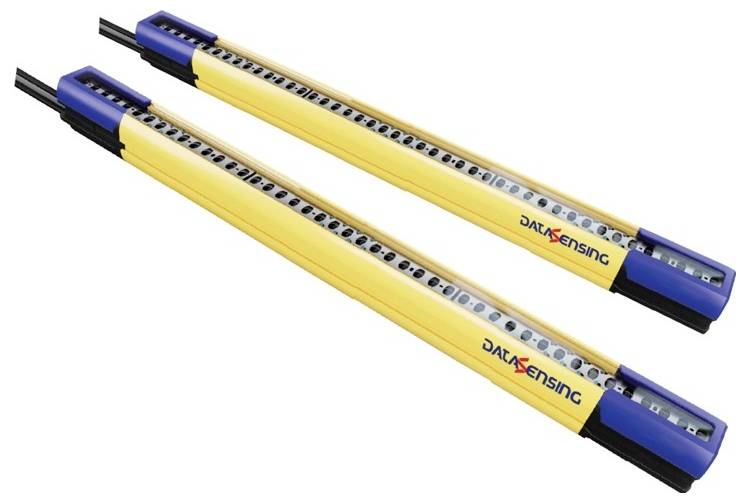

Dva rumena Datalogic senzorja svetlobe z modrim koncem, prikazana diagonalno na belem ozadju.

1/3

Vrsta izdelka

varnostna svetlobna zavesa

Dolžina

35 mm

Višina

759 mm

Vrsta

SH4

Izvedba

sprejemnik

oddajnik

Podatkovni list izdelka (PDF)

Dostava čet.,5.11.

Število

kos - zaloga Nemčija

Skupaj (2279,00 € / Kos)

2279,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Varnostna svetlobna zavesa z zaznavanjem podatkov

Varnostna svetlobna zavesa tipa 4 s kompaktno zasnovo (35 x 40 mm)
Zaščita prstov (ločljivost 14 mm)
Vgrajena standardna funkcija utišanja

Dodatne informacije

Tehnične specifikacije

Ohišje iz barvanega aluminija (rumena RAL 1003)
Integrirana funkcija utišanja (2-signalno utišanje T ali L)
Optična sinhronizacija
Konfiguracija prek DIP stikal

Vrsta izdelka: varnostna svetlobna zavesa

Vrsta: SH4

Izvedba: sprejemnik
oddajnik

Področje uporabe: naprstnik

Značilnosti: z ohišjem

Delovna napetost: 24 V/DC

Min. obratovalna napetost: 19.2 V/DC

Maks. obratovalna napetost: 28.8 V/DC

Obratovalna napetost: 19.2 - 28.8 V/DC

Čas odziva: 13 ms

Preklopna napetost (maks.): 24 V/DC

Preklopni tok maks.: 500 mA

Najmanjši predmet za prepoznavanje (premer): 14 mm

Priključek: M12, 5 -polni
M12, 8 -polni

Vrsta oddajnika: LED infrardeča

Valovna dolžina: 850 nm

Razpon (min.): 0.2 m

Domet (maks.): 10 m

Izhod: 2 x PNP

Izhodni signal (min.): 0 V

Izhodni signal (maks.): 24 V

Izhodni tok: 500 mA

Standardi (senzorji): CE
cULus
TÜV

Raven učinkovitosti: PL e

Stopnja varnostne integritete: SIL 3

Kategorija varnosti: 4

Varnostni razred: 3

Žarki: 75

Razdalja med žarki: 10 mm

Širina zaščitnega polja (min.): 200 mm

Širina zaščitnega polja (maks.): 10000 mm

Višina zaščitnega polja: 750 mm

Višina alumijastega profila: 759 mm

Celotna višina: 759

Vsebina: 1 kos

: IP65
IP67

Dolžina: 35 mm

Širina: 40 mm

Višina: 759 mm

Mere: (D x Š x V) 35 x 40 x 759 mm

Min. temperatura: -30 °C

Maks. temperatura: 55 °C

Nazivna napetost: 24 V/DC

Različice(Vse cene so z DDV)

Domet (maks.)

Višina

Vrsta izdelka

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 1050 mm 24 V/DC Varnostni razred: 3 Število žarkov: 42

Št. izdelka:3760149

Dostava čet.,5.11.

Conrad Electronic

20 m

1059 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2295,00 €^*

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 1200 mm 24 V/DC Varnostni razred: 3 Število žarkov: 48

Št. izdelka:3760150

Dostava čet.,5.11.

Conrad Electronic

20 m

1209 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2519,00 €^*

plus 30,00 € doplačilo za paket večjih dimenzij

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 1350 mm 24 V/DC Varnostni razred: 3 Število žarkov: 54

Št. izdelka:3760151

Dostava čet.,5.11.

Conrad Electronic

20 m

1359 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2729,00 €^*

plus 30,00 € doplačilo za paket večjih dimenzij

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 1500 24 V/DC Varnostni razred: 3 Število žarkov: 60

Št. izdelka:3760152

Dostava čet.,5.11.

Conrad Electronic

20 m

1509 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2949,00 €^*

plus 30,00 € doplačilo za paket večjih dimenzij

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 1650 mm 24 V/DC Varnostni razred: 3 Število žarkov: 66

Št. izdelka:3760153

Dostava čet.,5.11.

Conrad Electronic

20 m

1659 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

3169,00 €^*

plus 30,00 € doplačilo za paket večjih dimenzij

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 1800 mm 24 V/DC Varnostni razred: 3 Število žarkov: 72

Št. izdelka:3760154

Dostava čet.,5.11.

Conrad Electronic

20 m

1809 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

3389,00 €^*

plus 30,00 € doplačilo za paket večjih dimenzij

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 1950 mm 24 V/DC Varnostni razred: 3 Število žarkov: 78

Št. izdelka:3760155

Dostava čet.,5.11.

Conrad Electronic

20 m

1959 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

3635,00 €^*

plus 30,00 € doplačilo za paket večjih dimenzij

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 600 mm 24 V/DC Varnostni razred: 3 Število žarkov: 24

Št. izdelka:3760146

Dostava čet.,5.11.

Conrad Electronic

20 m

609 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1645,00 €^*

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 750 mm 24 V/DC Varnostni razred: 3 Število žarkov: 30

Št. izdelka:3760147

Dostava čet.,5.11.

Conrad Electronic

20 m

759 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1865,00 €^*

Datasensing varnostna svetlobna mreža SH4 Domet (maks.) 20 m Višina zaščitnega polja 900 mm 24 V/DC Varnostni razred: 3 Število žarkov: 36

Št. izdelka:3760148

Dostava čet.,5.11.

Conrad Electronic

20 m

909 mm

varnostna svetlobna mreža

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2075,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3760238 Datasensing varnostna svetlobna zavesa SH4 Domet (maks.) 10 m Višina zaščitnega polja 750 mm 24 V/DC Varnostni razred: 3

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3760238 Datasensing varnostna svetlobna zavesa SH4 Domet (maks.) 10 m Višina zaščitnega polja 750 mm 24 V/DC Varnostni razred: 3

Opis

Serija SH4 ponuja celotno linijo varnostnih svetlobnih zaves tipa 4 za najvišje zaščitne zahteve. S svojo kompaktno zasnovo in razširjenimi funkcijami, kot je utišanje prek DIP stikal, idealno poenostavlja izzive avtomatizacije v industrijskih aplikacijah.

Besedilo je strojno prevedeno.
