Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I vhodni modul CAN Bus, USB Število vhodov: 16 x Število izhodov: 0 x Število
Podatkovni list izdelka (PDF)
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (695,00 € / Kos)
695,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I vhodni modul CAN Bus, USB Število vhodov: 16 x Število izhodov: 0 x Število I/O: 46 12 V/DC, 24 V/DC 1 kos
- 16-kanalni A/D pretvornik za analogne tokovne signale
- Ločljivost, odvisno od različice: 16-bitna na kanal
- Modul vodila CAN s CAN 2.0A / CAN 2.0B
- Odprti CAN protokol za integracijo v lastniške sisteme
- Galvansko ločen CAN vmesnik do 500 V
- Dodaten vmesnik USB-C za zagon, servisiranje in neposreden dostop do modulov
- A/D filter za glajenje motenj v merilnem signalu
- Nadzor dogodkov za preprosto logiko če-potem v pomnilniku modula
- Napajalna napetost: +12 V do +24 V DC
- Montaža na DIN-letev za uporabo v krmilnih omarah
- Vmesnik CAN prek 9-pinskega D-sub priključka
- Podpora za CAN 2.0A in CAN 2.0B
- Bitne hitrosti CAN od 10 kbit/s do 1 Mbit/s
- Odprti CAN protokol za krmilne, preskusne in merilne sisteme
- Samodejni način TX/RX za samodejno obdelavo CAN paketov
- USB-C kot dodatna dostopna točka za parametrizacijo, testiranje in servisiranje
- 16 analognih A/D kanalov v enostranski konfiguraciji
- 16-bitna različica za merilna območja napetosti in toka
- Primerno za zajemanje analognih senzorskih signalov v merilnih in avtomatizacijskih okoljih
- Vhodna upornost: več kot 500 kOhmov
- Pretvorniška hitrost A/D pretvornika: 4 µs
Tehnične specifikacije
- Priključni sistem: Vzmetni priključki WAGO® brez orodja, odporni na vibracije
- Montaža: DIN letev (35 mm x 7,5 mm)
- Vrsta izdelka
vhodni modul
- Vmesniki
CAN Bus
USB
- Vrsta
UC-CAN-U-AD16-16I
- Delovna napetost
12 V/DC
24 V/DC
- Maks. obratovalna temperatura
50 °C
- Obratovalna temperatura (min.)
10 °C
- Obratovalna napetost
12 V do 24 V enosmernega toka
- Obratovalna temperatura
10 do 50 °C
- Število I/O
46
- Število vhodov
16 x
- Število izhodov
0 x
- Mere
(Š x V) 22.5 mm x 120 mm
- Maks. poraba toka
250 mA
- Višina
120 mm
- Širina
22.5 mm
- Proizv. št. delov
UC-CAN-U-AD16-16I
- Izvedba
Analogni vhodni modul I/O z galvansko izolacijo za montažo na DIN letev
- Vhodi
16 analognih vhodov (enojni, 16-bitna ločljivost)
- Vmesniki
CAN vodilo (prek 9-pinskega D-sub priključka)
USB-C (za konfiguracijo in diagnostiko)
- Poraba toka
80 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I vhodni modul CAN Bus, USB Število vhodov: 16 x Število izhodov: 0 x Število
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I vhodni modul CAN Bus, USB Število vhodov: 16 x Število izhodov: 0 x Število
Opis

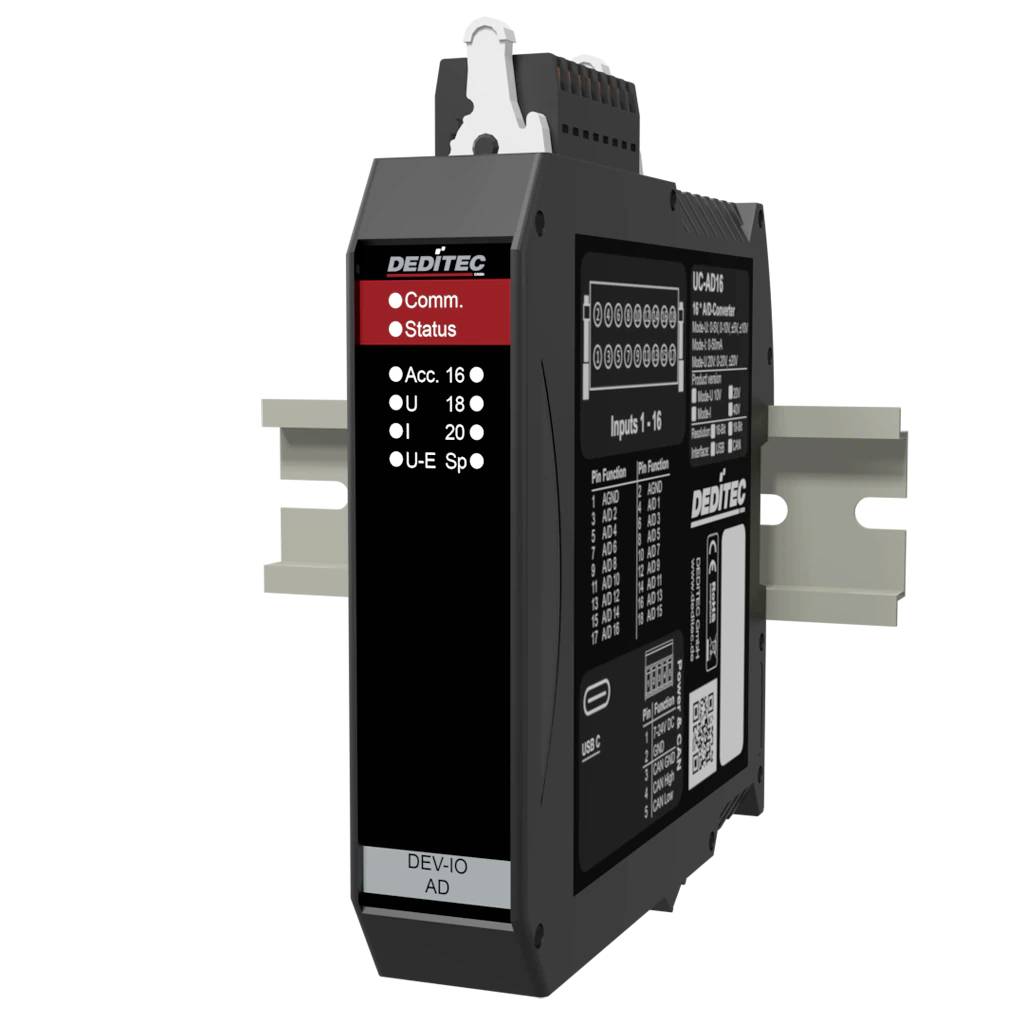

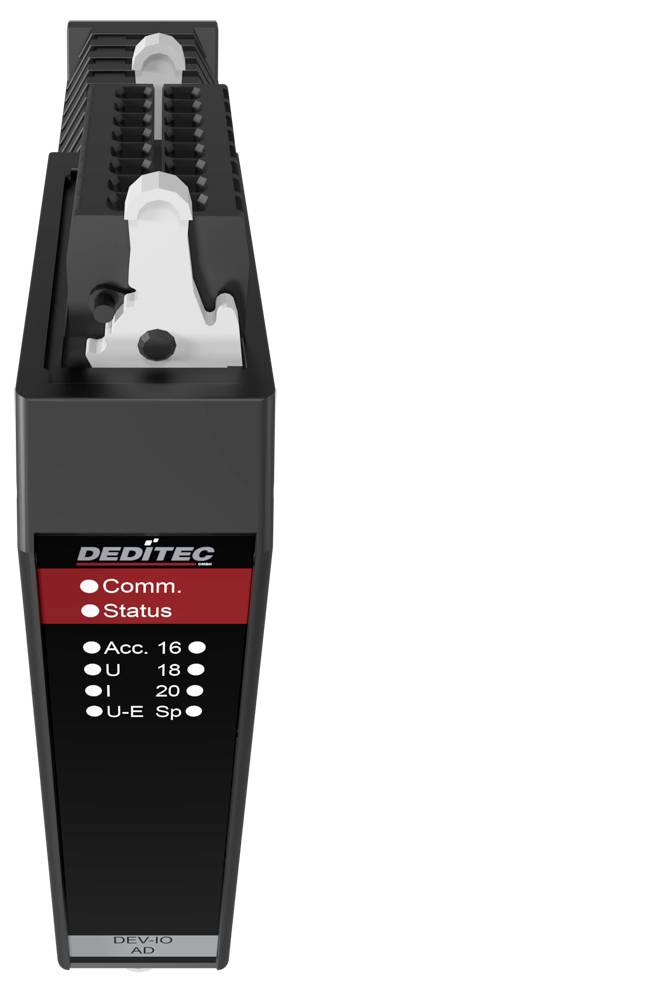

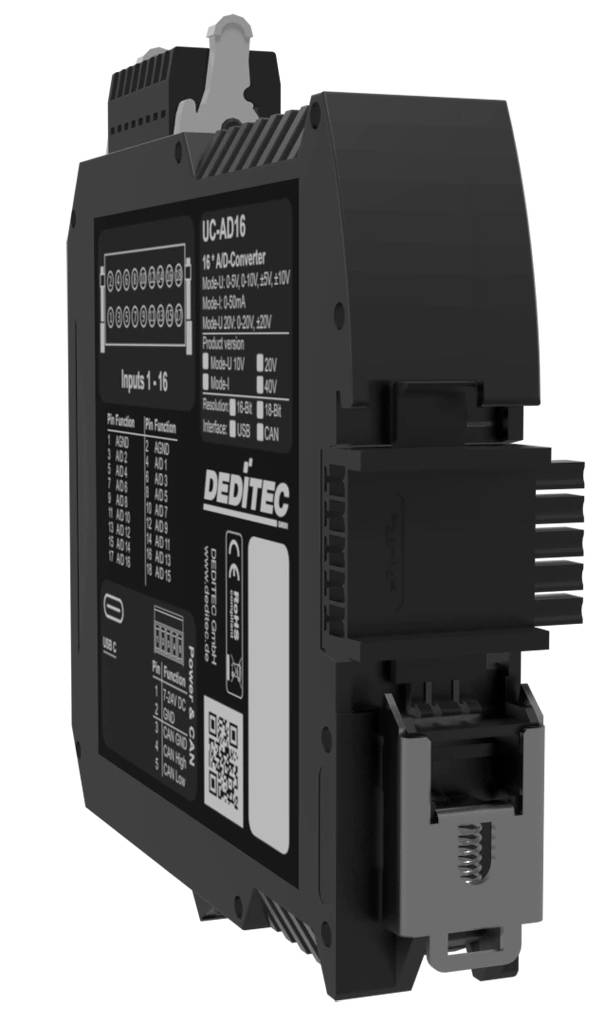

UC-CAN-U-AD16-16 je industrijski 16-kanalni modul CAN vodila za decentralizirano zajemanje analognih močnostnih signalov. Modul UC-CAN-U-AD16-16 ponuja 16 enojnih A/D kanalov in je na voljo s 16-bitno ločljivostjo. Izmerjene vrednosti se prenašajo prek CAN 2.0A/2.0B z odprtim CAN protokolom in samodejnim načinom TX/RX. Galvanska izolacija do 500 V, programsko podprt A/D filter in krmiljenje dogodkov podpirajo uporabo pri industrijskem zajemanju merilnih podatkov, testnih mizah, nadzoru strojev in avtomatizacijskih sistemih na osnovi CAN.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- I-Mode
- Funkcionalnost M2M
- samodejni način CAN-RX/TX
- SUROVA PLOČEVINKA
- Protokol J1939
- Brezplačna programska oprema za konfiguracijo in testiranje
- Vmesnik za konfiguracijo USB
- Napajalna napetost: +7 V do +24 V DC
- Vtični vzmetni trakovi z zaklepnim mehanizmom
- Montaža na DIN letev 35 mm x 7,5 mm
- Delovna temperatura: +10 °C do +50 °C (razširjeno temperaturno območje na voljo na zahtevo)
- Primerno za tipična industrijska notranja okolja in okolja krmilnih omar
Obseg dostave
- USB kabel, A-vtič na C-vtič
- 5-pinski priključek
- 2x 16-pinski konektor
- Orodje za aktiviranje Wago konektorjev
- Konektorji za DIN letev
Sistemske zahteve
- Windows, Linux
