DEHN 929166 DPA C8 D 4PPOE prenapetostni odvodnik 1 kos

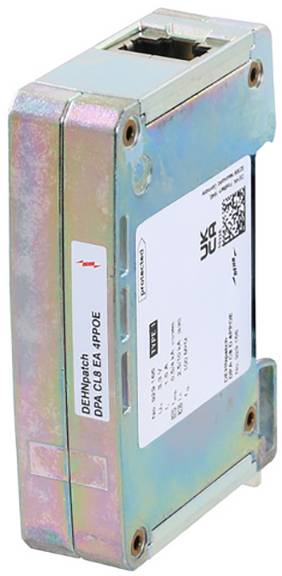

Kovinski elektronski naprava v prizmatični obliki z nalepko 'DEHNpatch DPA CL8 EA APPOE'. Izdelek izgleda kot del omrežne opreme.

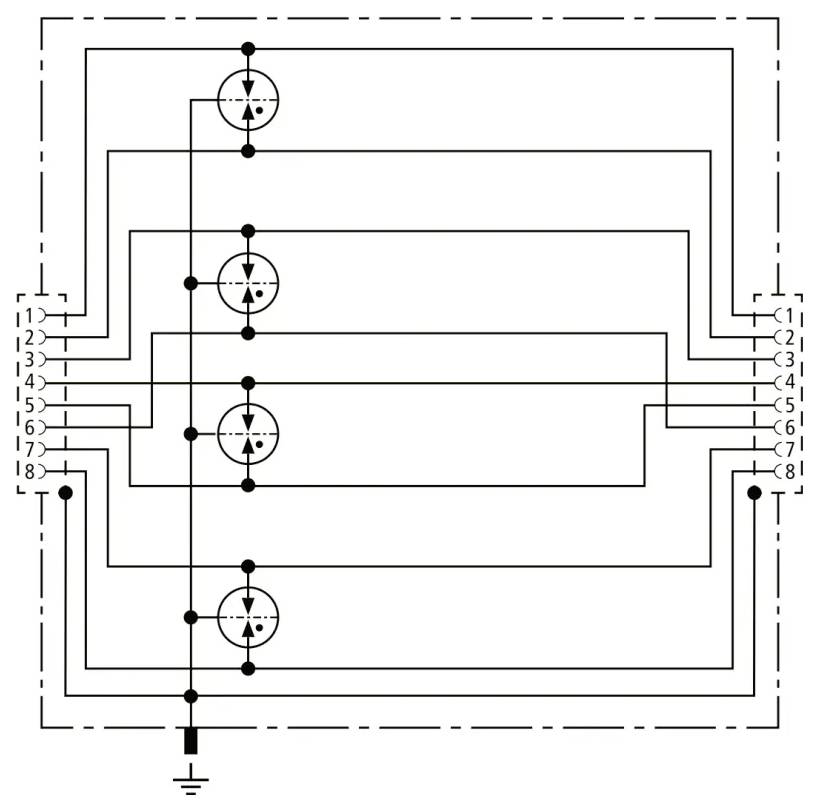

'Diagram relejevnega logičnega tokokroga s štirimi tuljavami in kontakti, medsebojno povezanimi za nadzor električnega sistema, ozemljenim na dnu.'

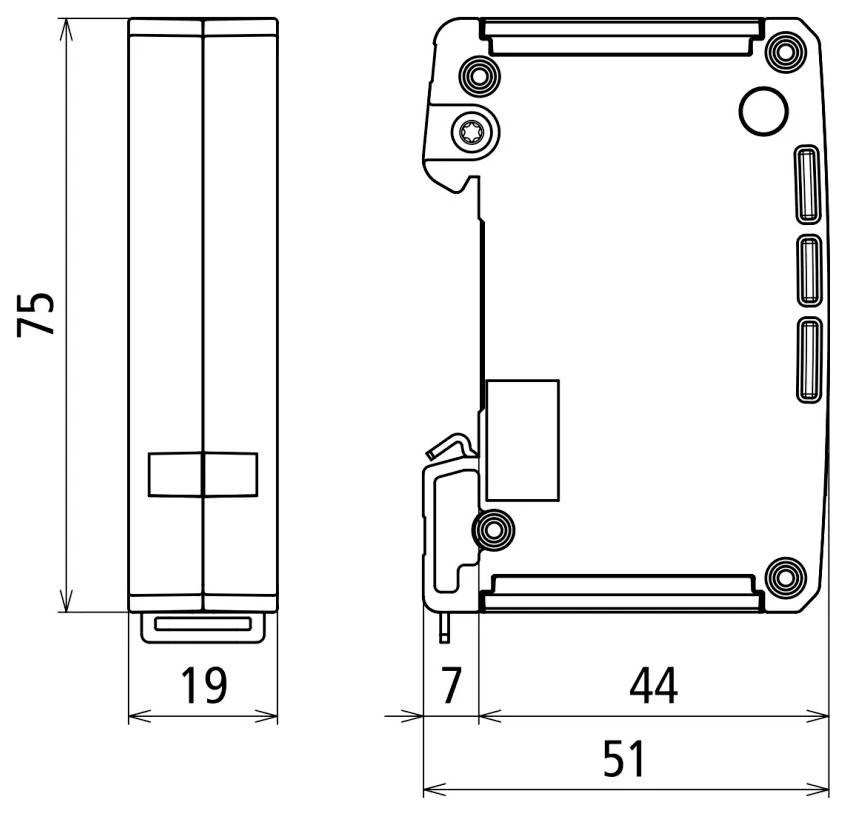

Tehnična risba prikazuje dimenzije pravokotne naprave. Dimenzije so 75 pri 19 s sprednje strani in 51 pri 7 s stranske strani.

1/3

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

4 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (77,99 € / Kos)

77,99 €

z DDV

Na voljo samo 4 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

DEHN 929166 DPA C8 D 4PPOE prenapetostni odvodnik 1 kos

Skupna širina 19 mm
Tehnologija povezave RJ45
Za izenačitev potencialov zaščite pred strelo

Tehnične specifikacije

Nazivna napetost (UN): 3,3 V
Največja neprekinjena napetost DC (Uc): 3,3 V
Največja neprekinjena napetost DC Pa-Pa (PoE) (Uc): 58 V
Nazivni tok (IL): 1,5 A
D1 impulzni tok strele (10/350 μs) skupaj (Iimp): 4 kA
C2 nazivni razelektritveni tok (8/20 μs) Ad-Ad (In): 2,5 kA
C2 nazivni izpustni tok (8/20 μs) Ad-PG (In): 2,5 kA
C2 nazivni izpustni tok (8/20 μs) skupaj (In): 10 kA
C2 Nazivni tok razelektritve (8/20 μs) Pa-Pa (PoE) (In): 2,5 kA
Stopnja zaščite Ad-Ad pri In C2 (UP): ≤ 700 V
Stopnja zaščite Ad-PG pri In C2 (UP): ≤ 600 V
Raven zaščite Pa-Pa pri In C2 (PoE) (UP): ≤ 800 V
Stopnja zaščite Ad-Ad pri 1 kV/μs C3 (UP): ≤ 700 V
Stopnja zaščite Ad-PG pri 1 kV/μs C3 (UP): ≤ 600 V
Raven zaščite Pa-Pa pri 1 kV/μs C3 (PoE) (UP): ≤ 800 V
Mejna frekvenca (fG): 100MHz
Kapacitivnost linije (C): ≤ 10 pF
Kapacitivnost Ad-PG (C): ≤ 25 pF
Montaža: 35 mm DIN letev po EN 60715
Vhodni/izhodni konektor: RJ45 ženski/RJ45 ženski
Zasedenost: 1/2, 3/6, 4/5, 7/8
Ozemljitev: preko 35 mm DIN letev po EN 60715
Material ohišja: tlačno liti cink
Barva: prazna
Teža 167 g

Vrsta izdelka: prenapetostni odvodnik

Nazivna napetost: 3.3 V

Obratovalna temperatura: -40ºC do +80ºC °C

: IP20

Proizv. št. delov: 929166

Norme: IEC 61643-21 / EN 61643-21

Mere: (Š x V x G) 19 x 75 x 51 mm

Širina: 19 mm

Višina: 75 mm

Globina: 51 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2589588 DEHN 929166 DPA C8 D 4PPOE prenapetostni odvodnik 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2589588 DEHN 929166 DPA C8 D 4PPOE prenapetostni odvodnik 1 kos

Opis

Univerzalni, prostorsko varčni odvodnik toka strele s širino 19 mm in priključno tehnologijo RJ45 za izenačitev potencialov zaščite pred strelo. Zaščita aplikacij strukturiranih kablov razreda D do 100 MHz, npr. B. Industrijski ethernet, distributerji podatkov, sistemi digitalnih kamer, napajanje prek etherneta (združljivo s standardom IEEE 802.3 do 4PPoE) in na splošno vmesniki, ki temeljijo na Ethernetu. Vsi pari žic so zaščiteni z močnimi odvodniki plina. Popolnoma zaščitena zasnova adapterja z vtičnicami RJ45 za montažo na DIN letev. Z dodatnim vijačnim priključkom na strani ohišja za izbirni ozemljitveni priključek.

Besedilo je strojno prevedeno.
