DEHN 942405 DG MP TNS 275 FM prenapetostni odvodnik Prenapetostna zaščita za: razdelilna omarica 20 kA 1 kos

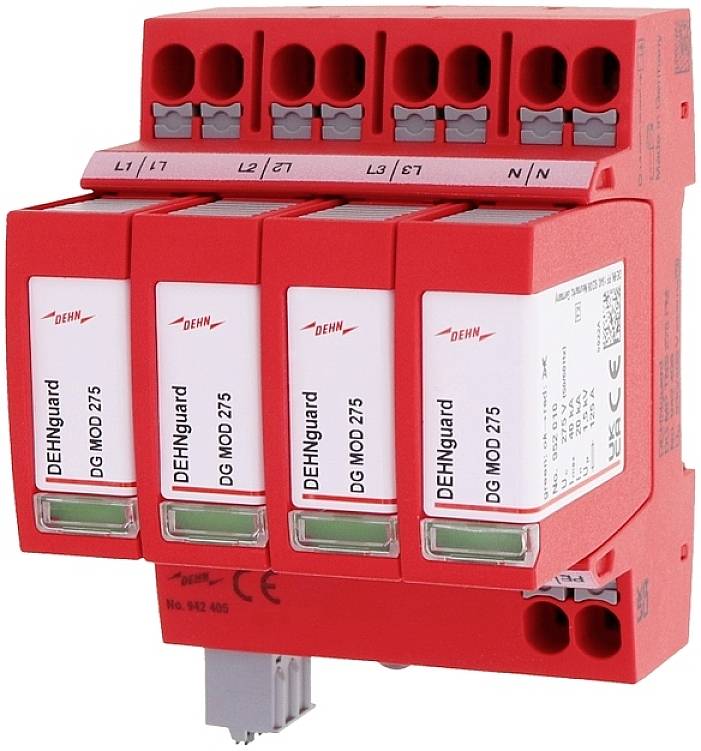

Rdeč prenapetostni zaščitni element s štirimi moduli, označen z 'DEHNgard DG MOD 275', za zaščito električnih naprav.

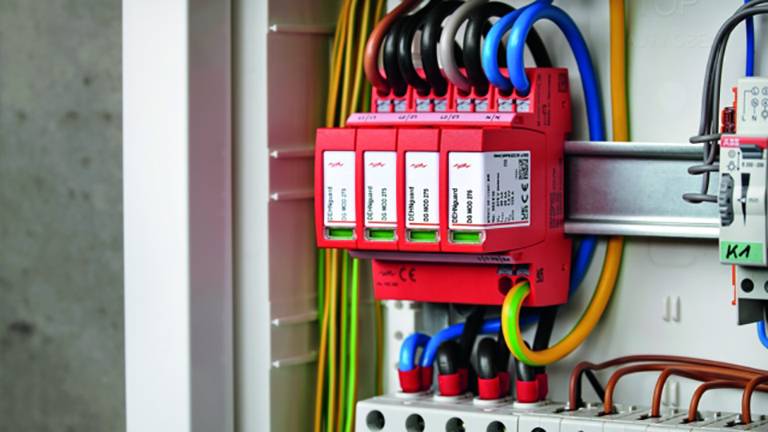

Električna razdelilna plošča z več barvnimi kabli in rdečimi varnostnimi stikali.

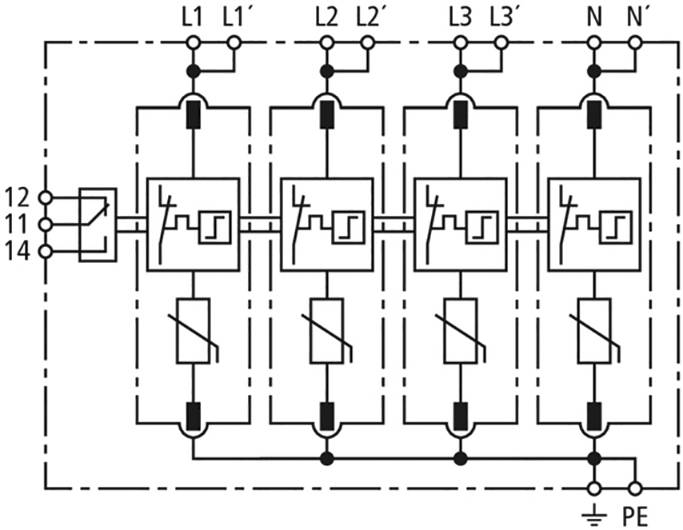

Električni načrt s štirimi varovalkami, povezanimi vzporedno, označenimi kot L1, L2, L3, N in PE, ki so povezane s stikalom.

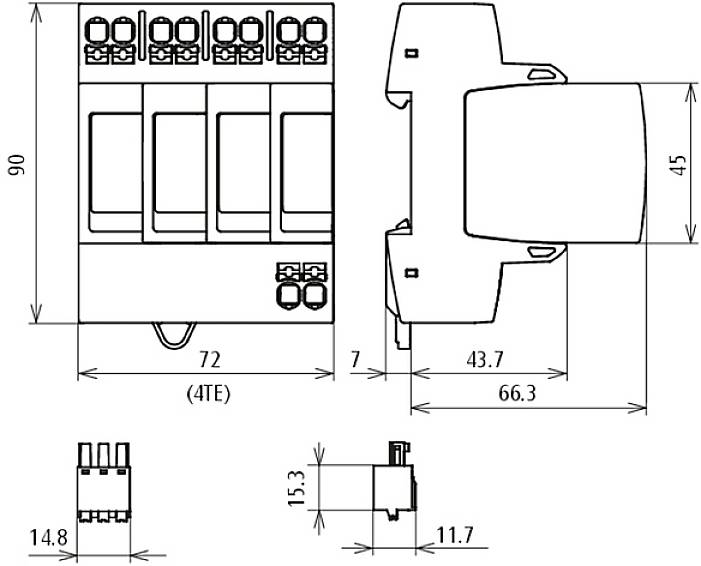

Tehnična risba električnega stikala z dimenzijami: širina 72 mm, višina 90 mm, globina 66,3 mm. Vsebuje tri enote.

1/4

Podatkovni list izdelka (PDF)

Dostava pet, 2.10.

5 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (154,99 € / Kos)

154,99 €

z DDV

Na voljo samo 5 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Energijsko usklajen zaščitni učinek do končne naprave (≤ 10 m) tip 2 + tip 3
Nazivna napetost: AC (UN) 230 / 400 V (50 / 60 Hz)
Najvišja trajna napetost: AC (UC) 275 V (50 / 60 Hz)
Nazivni razelektritveni tok: (8/20 µs) (In) 20 kA
Maks. udarni tok praznjenja: (8/20 µs) (Imax) 40 kA
Kombinirana prenapetost: [LN] (UOC) 20 kV
Nazivni obremenitveni tok z V skozi ožičenje: (IL) 40 A
Stopnja zaščite: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Stopnja zaščite: [L-PE] / [N-PE] pri 5 kA (UP) ≤ 1 / ≤ 1 kV
Najvišja pretokovna zaščita na omrežni strani z V-skozi ožičenjem: 40 A gG
Največja nadtokovna zaščita na strani linije z razvejnim ožičenjem (dvojna povezava 2 x 10 mm²): 125 A gG
Trdnost kratkega stika z največjo tokovno zaščito na strani omrežja: (ISCCR) 50 kArms
TOV Napetost (UT) - Karakteristika: 335 V / 5 s - Moč
TOV napetost (UT) - karakteristika: 440 V / 120 min - varna okvara
Prikaz delovanja/napake: zeleno/rdeč
Število vrat 1
Prerez priključka: (min.) 1,5 mm² poln
Prerez priključka: (min.) 6 mm² fino pleten
Prerez priključka: (maks.) 10 mm² polno / gibljivo
Prerez priključka: (min.) s obročkom 1,5 mm²
Priključni presek: (maks.) s obročkom 6 mm²
Prerez priključka: (maks.) s ferulo brez obročka 10 mm²
Montaža na 35 mm DIN letev po EN 60715
Material ohišja termoplast, barva rdeča, UL 94 V-0
Mesto namestitve v zaprtih prostorih
Vgradne mere: 4 HP, DIN 43880
Odobritve KEMA, VDE
Kontakti FM: / menjalnik kontaktnih obrazcev
Preklopna zmogljivost: AC 250V / 0,5A
Preklopna zmogljivost: DC 250V / 0,1A; 125 V/0,2 A; 75V/0,5A
Priključni prerez za FM sponke največ 1,5 mm2 polna / gibljiva

Vrsta izdelka: prenapetostni odvodnik

Prenapetostna zaščita za: razdelilna omarica

Odvodni tok: 20 kA

Nazivna napetost: 230 V/AC
400 V/AC

Čas vklopa: ≤ 25 ns

Obratovalna temperatura: -40 - +80 °C

: IP20

Proizv. št. delov: 942405

Barva: rdeča

Norme: SPD v skladu z EN 61643-11 / ... IEC 61643-11 tip 2 + tip 3 / razred II + razred III

Mere: (Š x V x G) 72 x 90 x 66.3 mm

Širina: 72 mm

Višina: 90 mm

Globina: 66.3 mm

Vsebina: 1 kos

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2734567 DEHN 942405 DG MP TNS 275 FM prenapetostni odvodnik Prenapetostna zaščita za: razdelilna omarica 20 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2734567 DEHN 942405 DG MP TNS 275 FM prenapetostni odvodnik Prenapetostna zaščita za: razdelilna omarica 20 kA 1 kos

Opis

Modularni odvodnik prenapetosti za sisteme TN-S; z brezpotencialnim kontaktom za daljinsko signalizacijo.

· Celotna enota, pripravljena za priključitev, sestavljena iz osnovnega dela in vstavljenih zaščitnih modulov

· Energijsko usklajen v družini izdelkov Red/Line

· Visoka zmogljivost praznjenja zaradi močnih varistorjev/iskrišč s cinkovim oksidom

· Visoka raven varnosti naprave zahvaljujoč nadzoru odvodnika "Thermo-Dynamic-Control"

· Preprosta menjava zaščitnega modula brez orodja prek sistema zaklepanja modula z gumbom za odklepanje modula

· Vibracije in udarci testirani v skladu z EN 60068-2

· Tehnologija priključka Push-in

Besedilo je strojno prevedeno.
