Digitus DK-1743-VH-025 inštalacijski kabel CAT 7 S/FTP oranžna 25 m

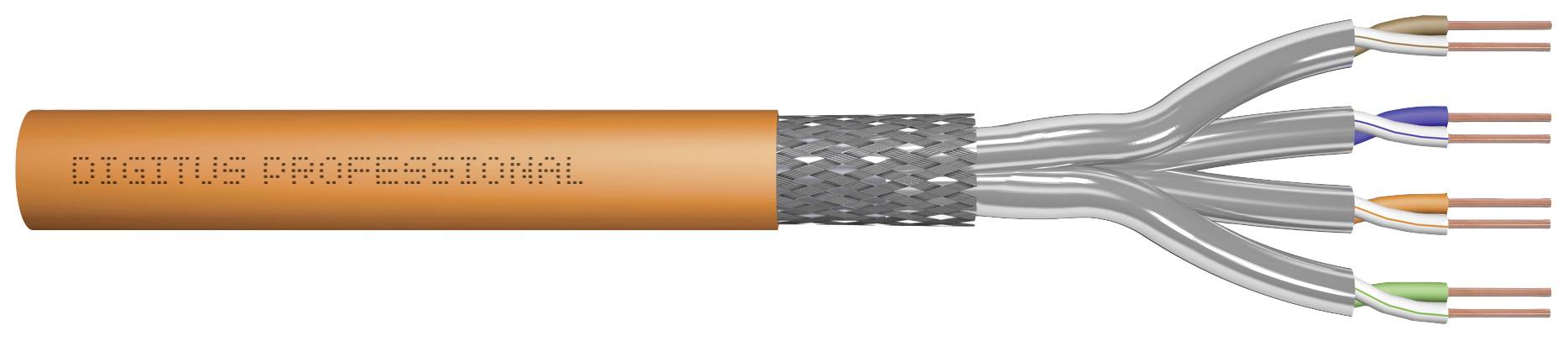

Oranžen omrežni kabel z napisom 'Digitus Professional'. Snopi kablov so izpostavljeni in barvno označeni.

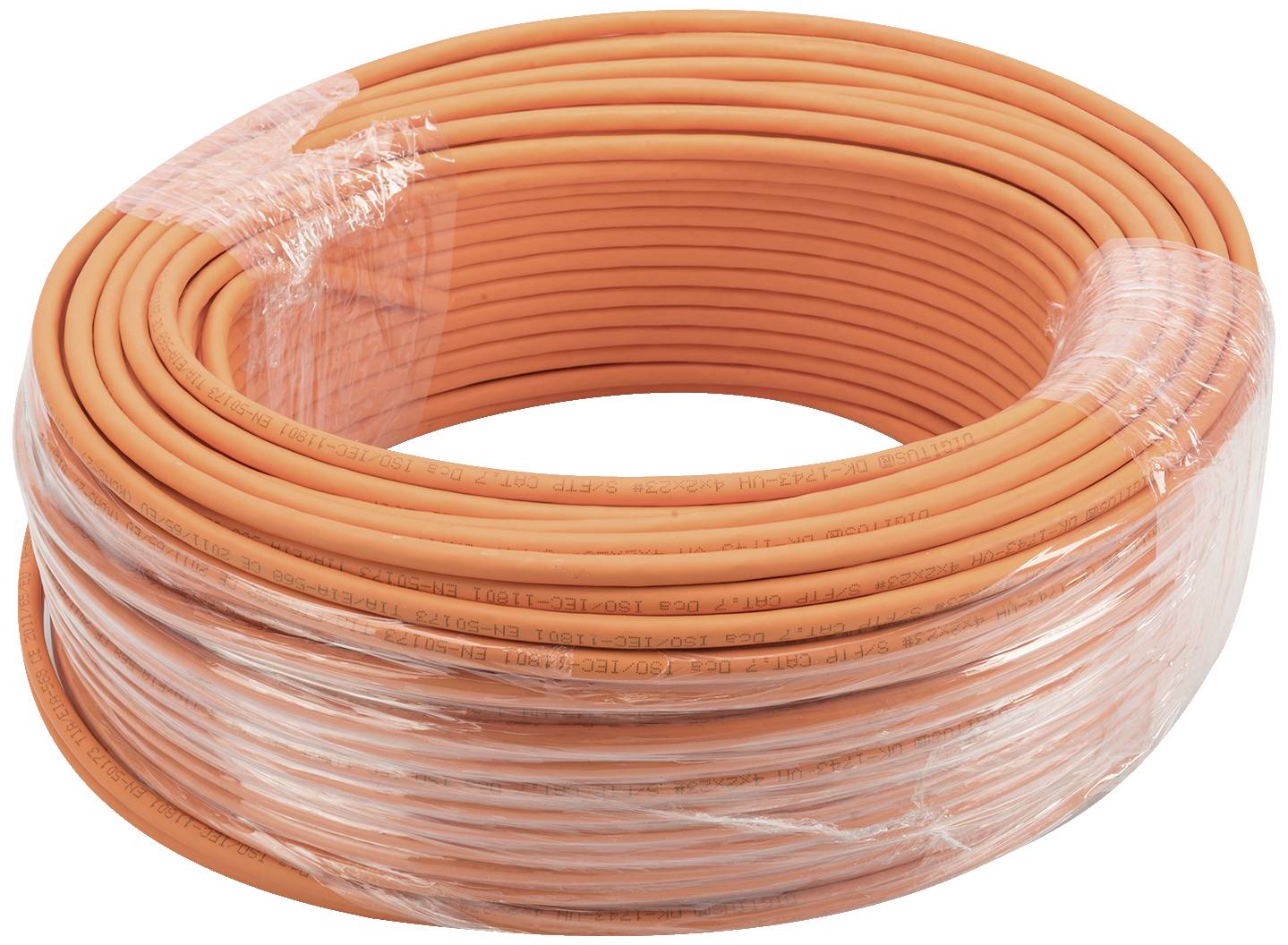

Oranžna kabelska rolica, zavita v prozorno plastično folijo.

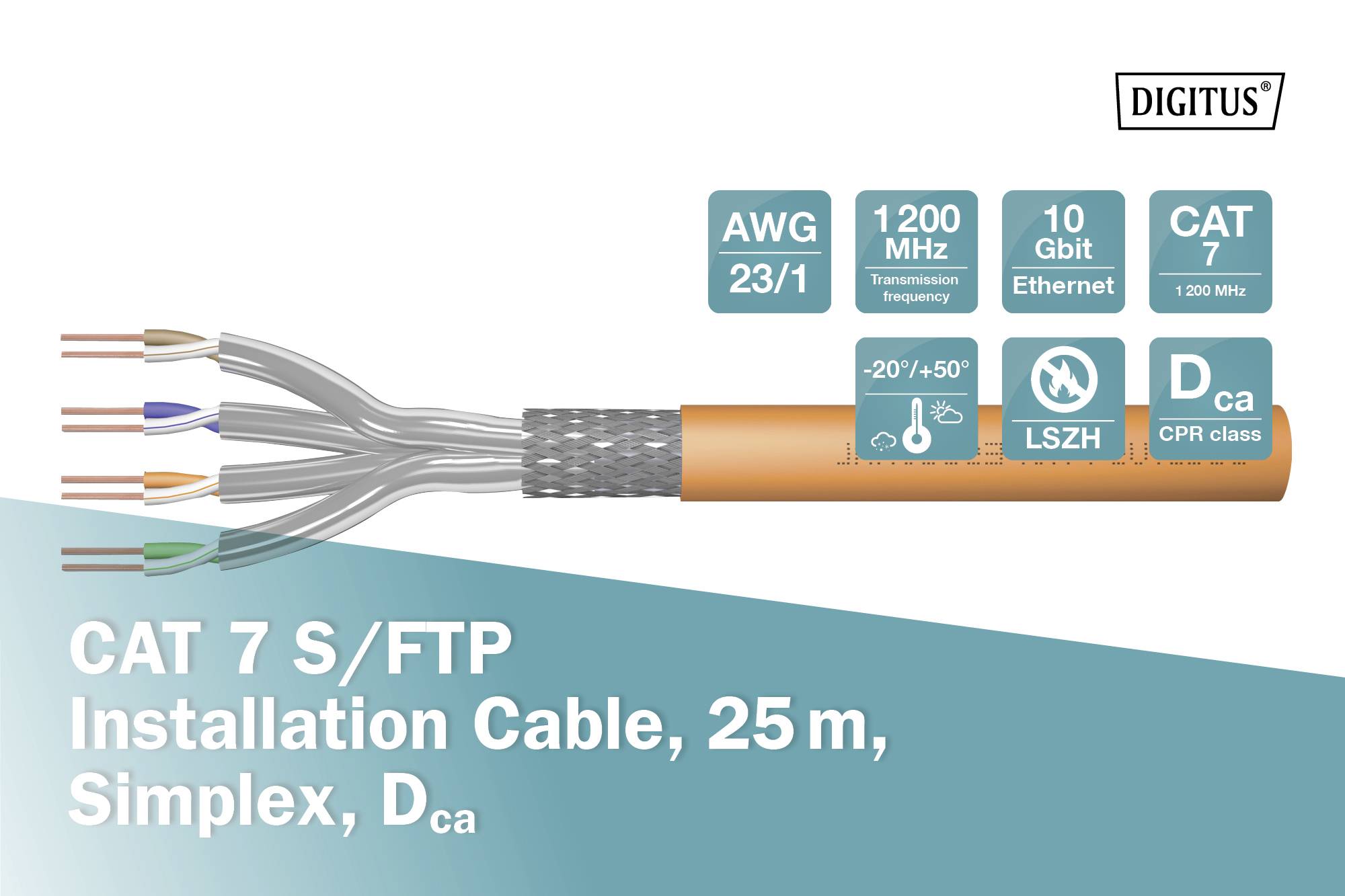

Na sliki ethernet kabla s tehničnimi specifikacijami je z velikimi črkami napisano: 'CAT 7 S/FTP instalacijski kabel, 25 m, Simplex, Dca'

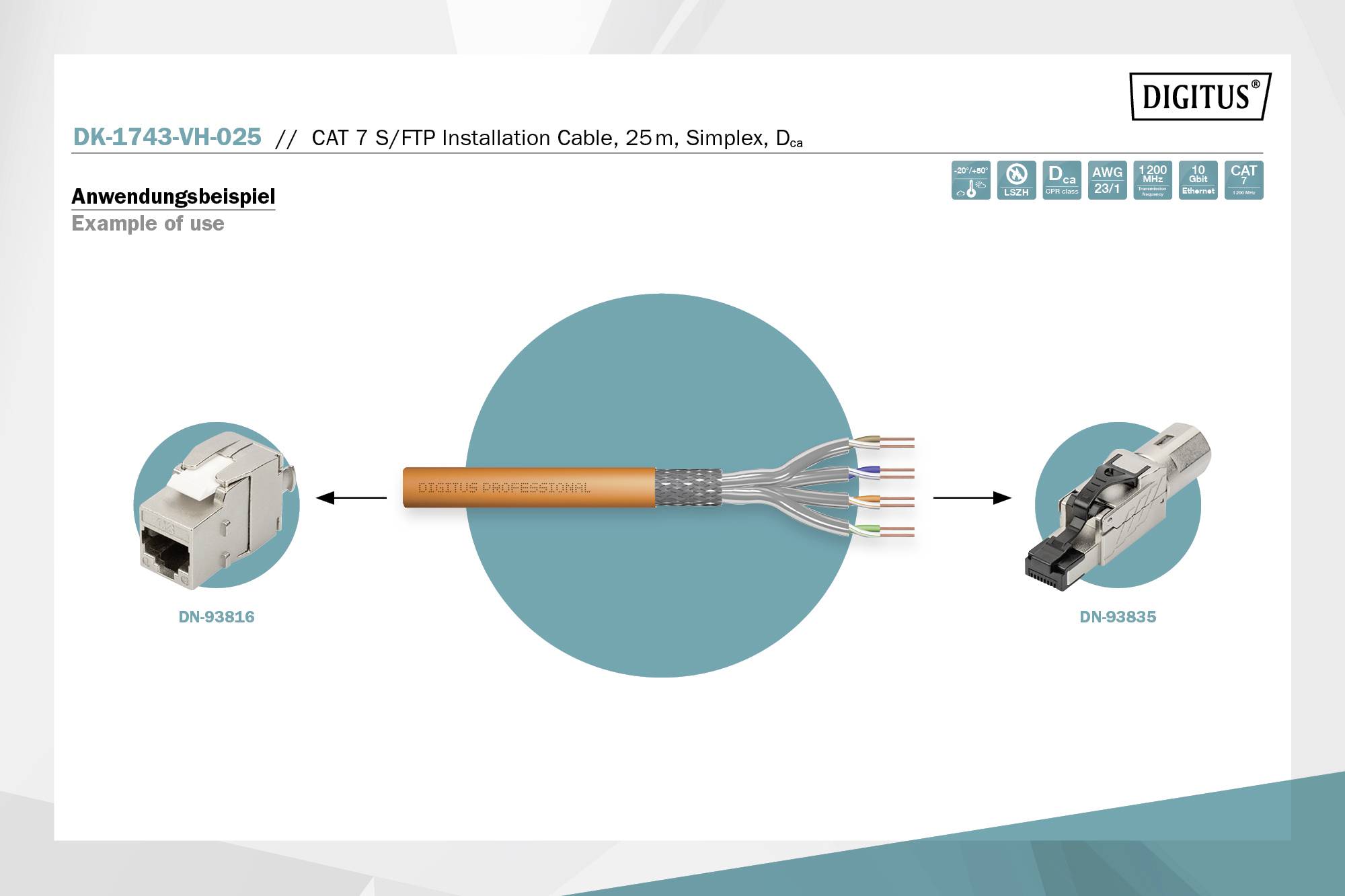

'Digitus CAT 7 S/FTP instalacijski kabel 25m' z omrežnimi priključki. Prikazuje priključek, zgradbo kabla in končno povezavo. Številke modelov: DN-93816 in DN-93835.

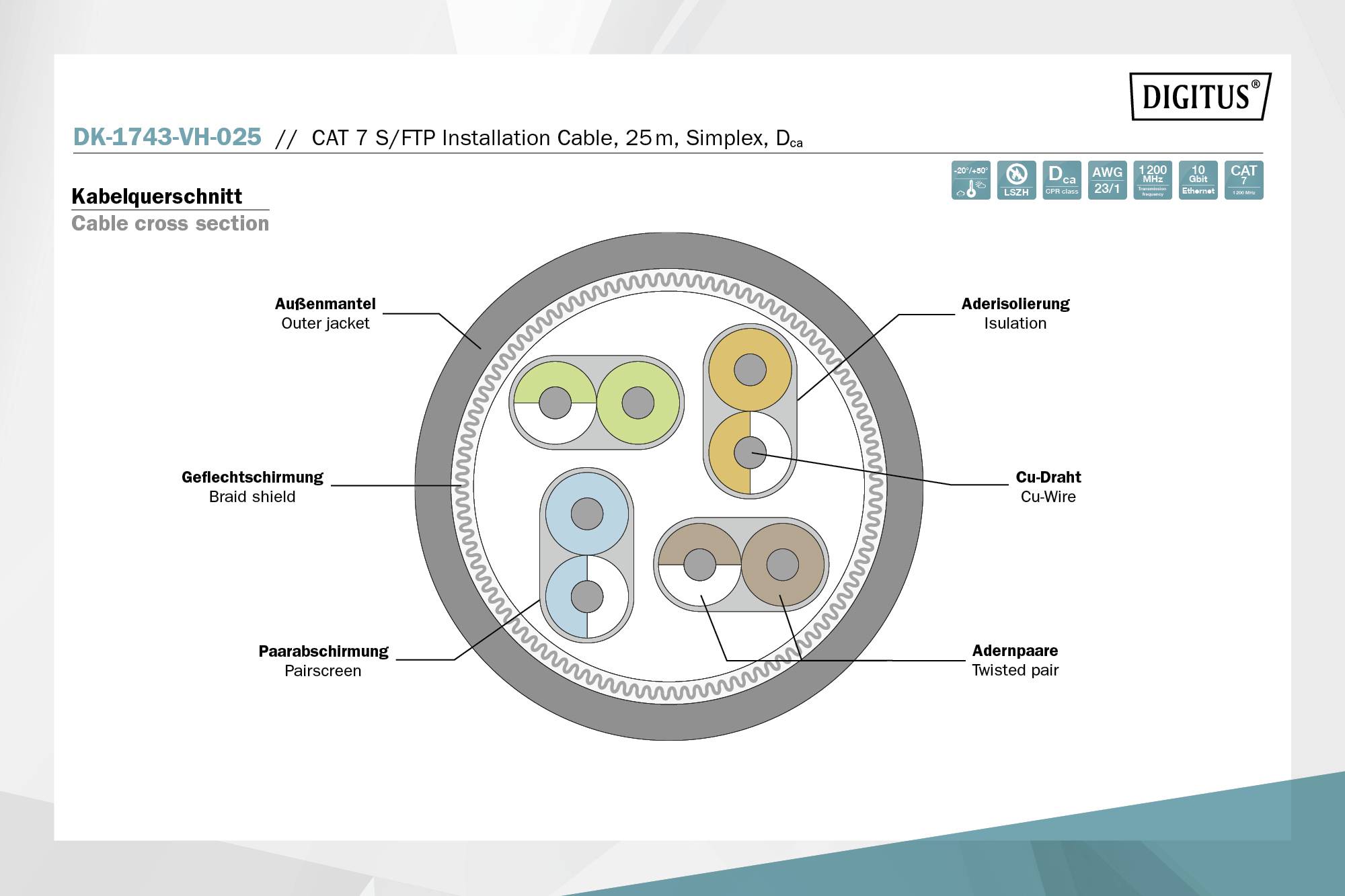

Prečni prerez kabla prikazuje plasti kabla CAT 7 S/FTP: zunanji plašč, izolacijo vodnika, pleteno zaščito, zaščito parov, parice vodnikov.

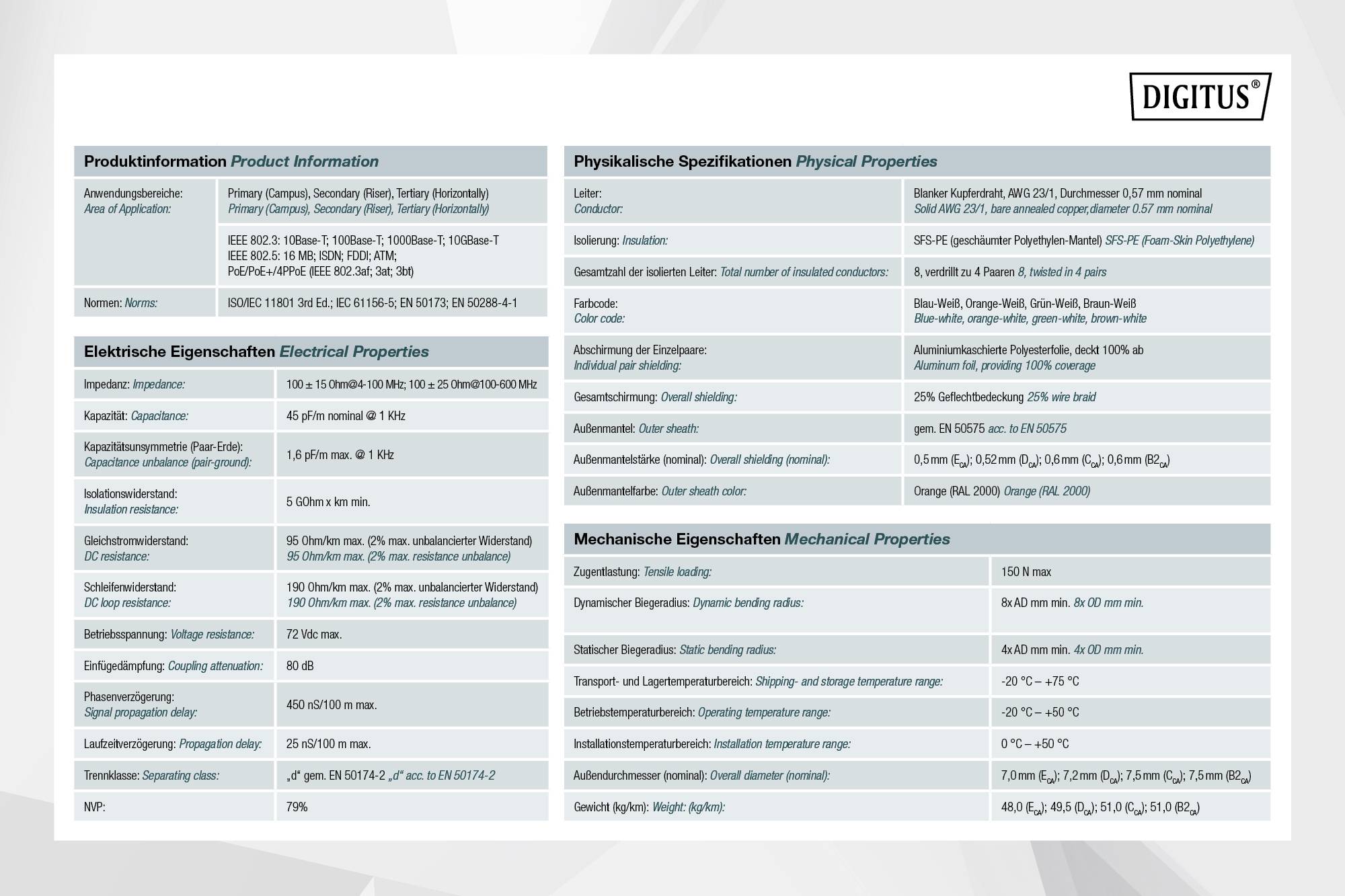

'Tabela lastnosti izdelka, fizikalnih, električnih in mehanskih, vključno s težo, temperaturo, materiali in dimenzijami.'

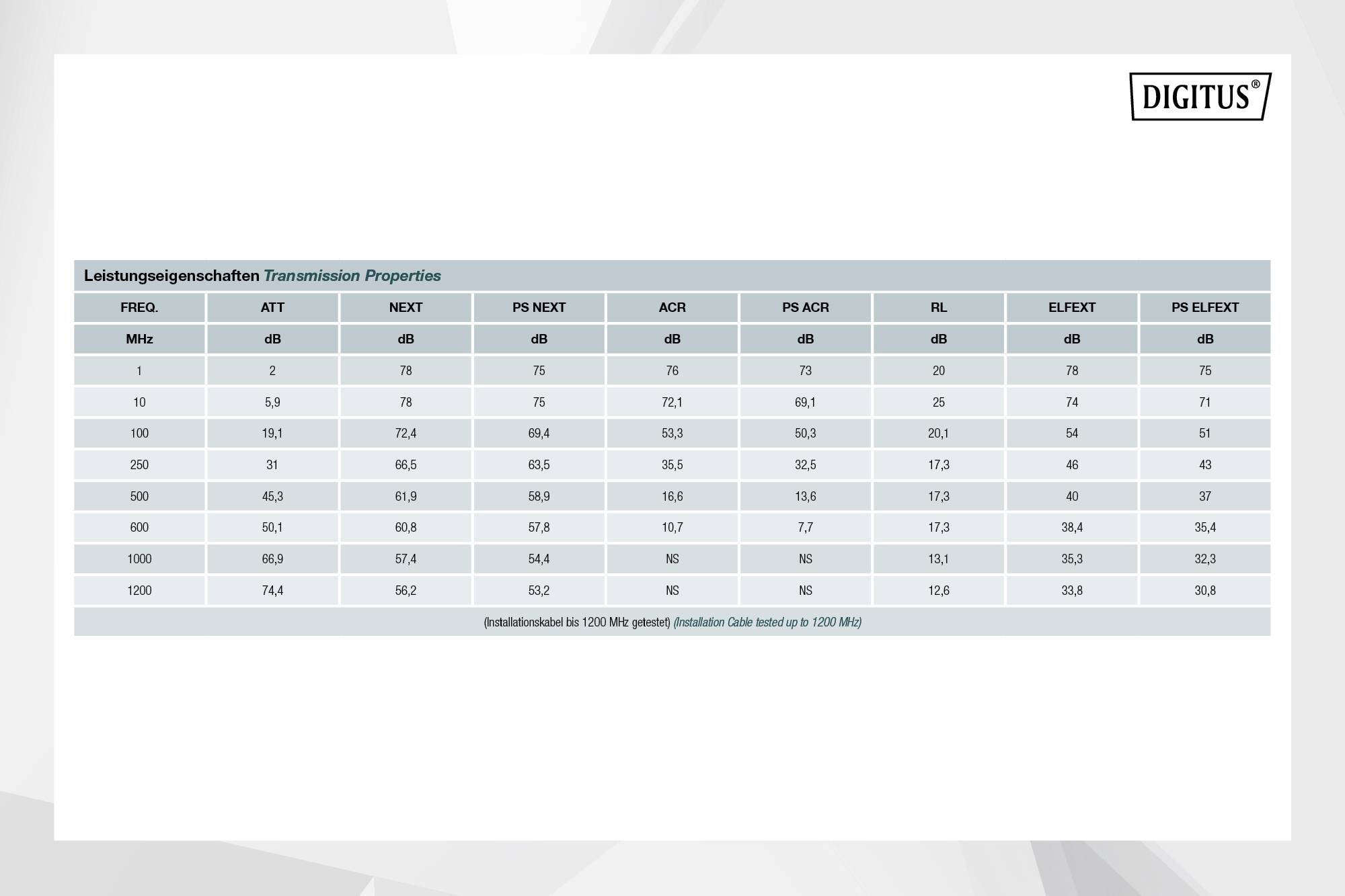

'Preglednica kazalnikov zmogljivosti kabla pri različnih frekvencah od 1 MHz do 1200 MHz, z vrednostmi za ATT, NEXT, PS NEXT, ACR, PS ACR, RL, ELFEXT in PS ELFEXT.'

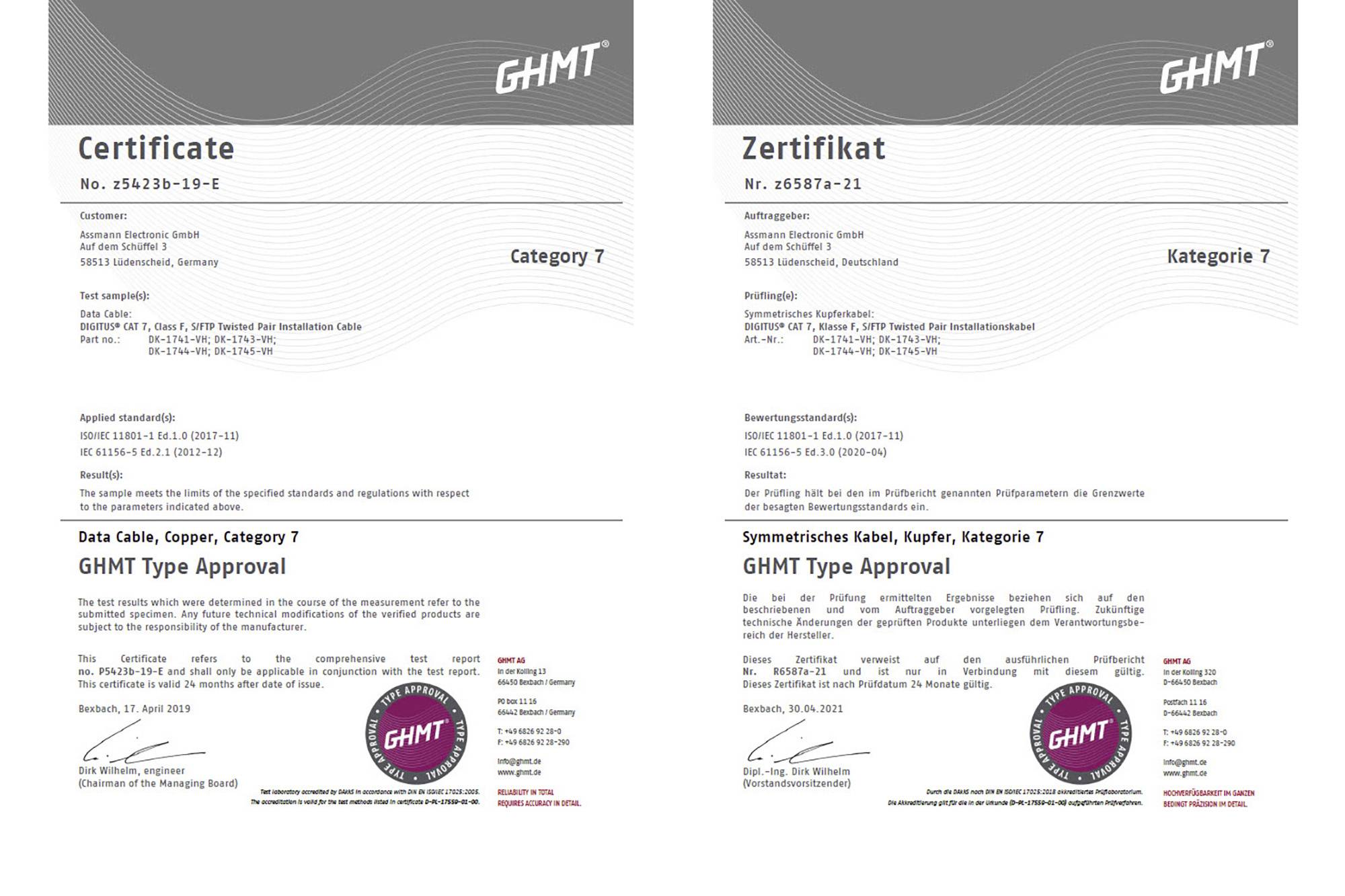

Dva certifikata za podatkovne kable kategorije 7. Oba prikazujeta GHMT-tipsko odobritev za bakrene kable ter sezname podrobnosti in specifikacij.

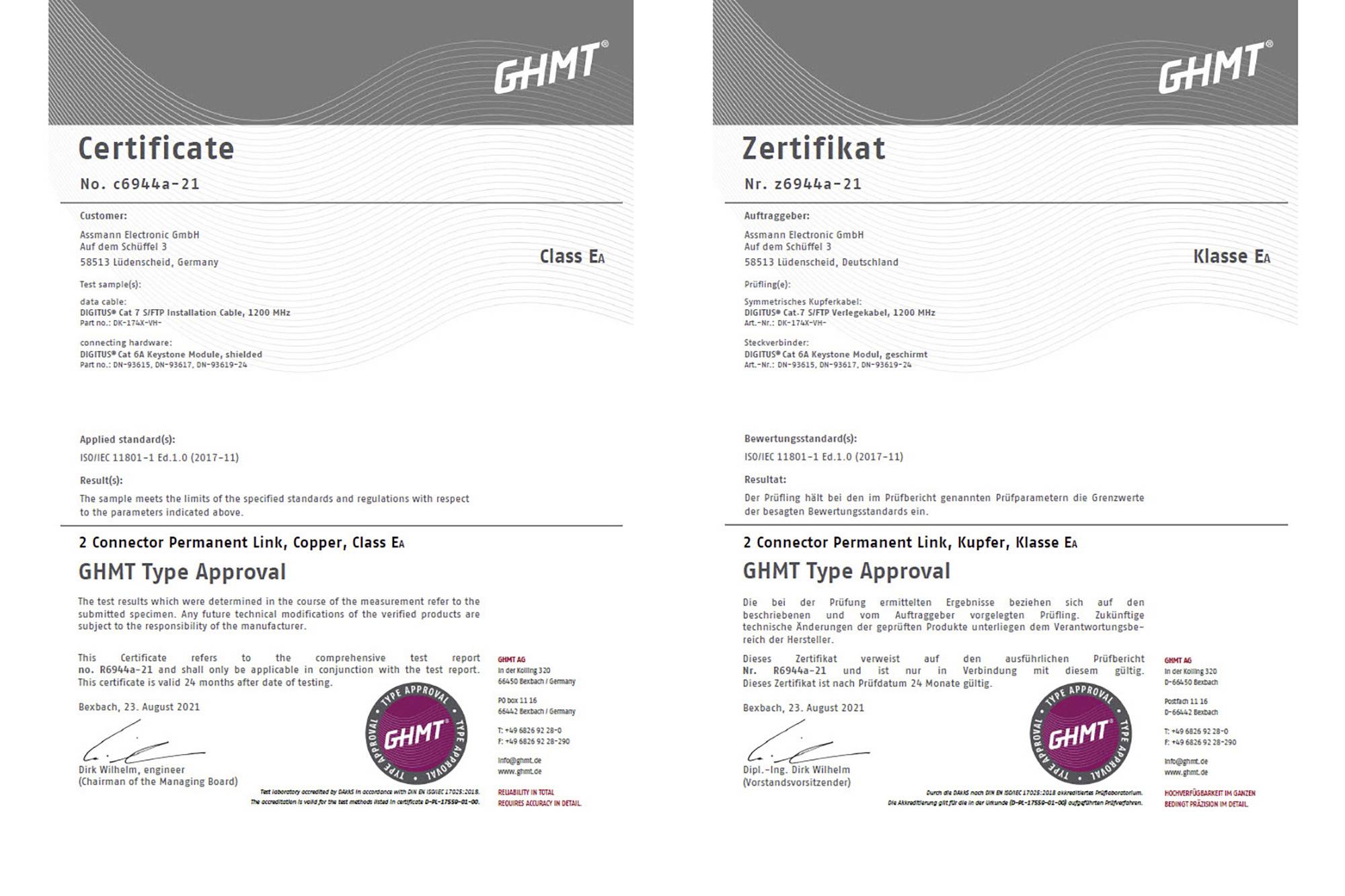

Dva GHMT-certifikata v angleščini in nemščini za kable razreda E, oba s preizkusnim žigom in številkami certifikatov, izdana leta 2021.

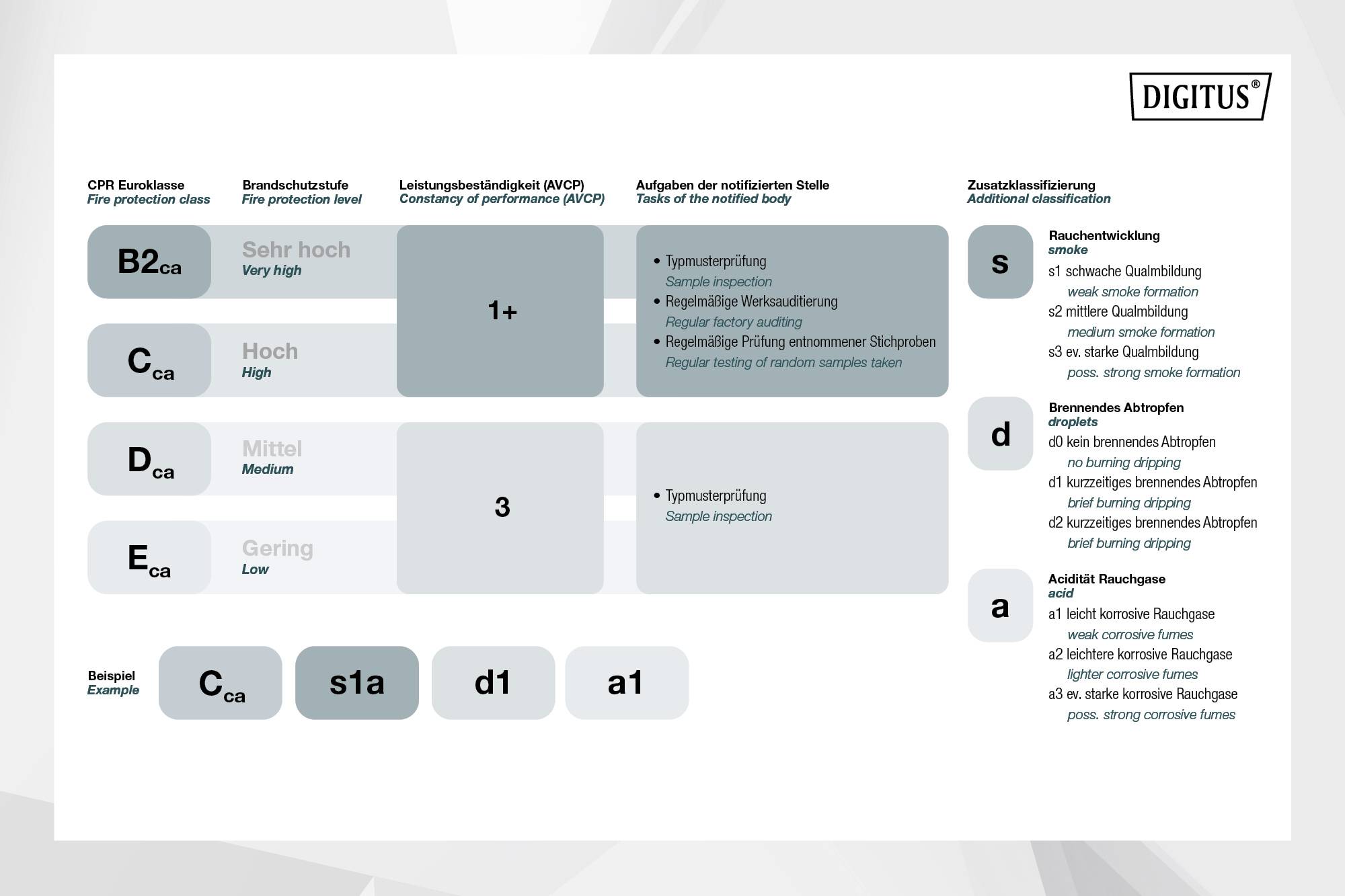

Tabela razredov protipožarne zaščite CPR, razredov učinkovitosti, preizkusnih rezultatov in področij uporabe. Glavne stolpce sestavljajo eurorazredi (B2ca - Eca) in dodatni preizkusi. Primer: s1a.

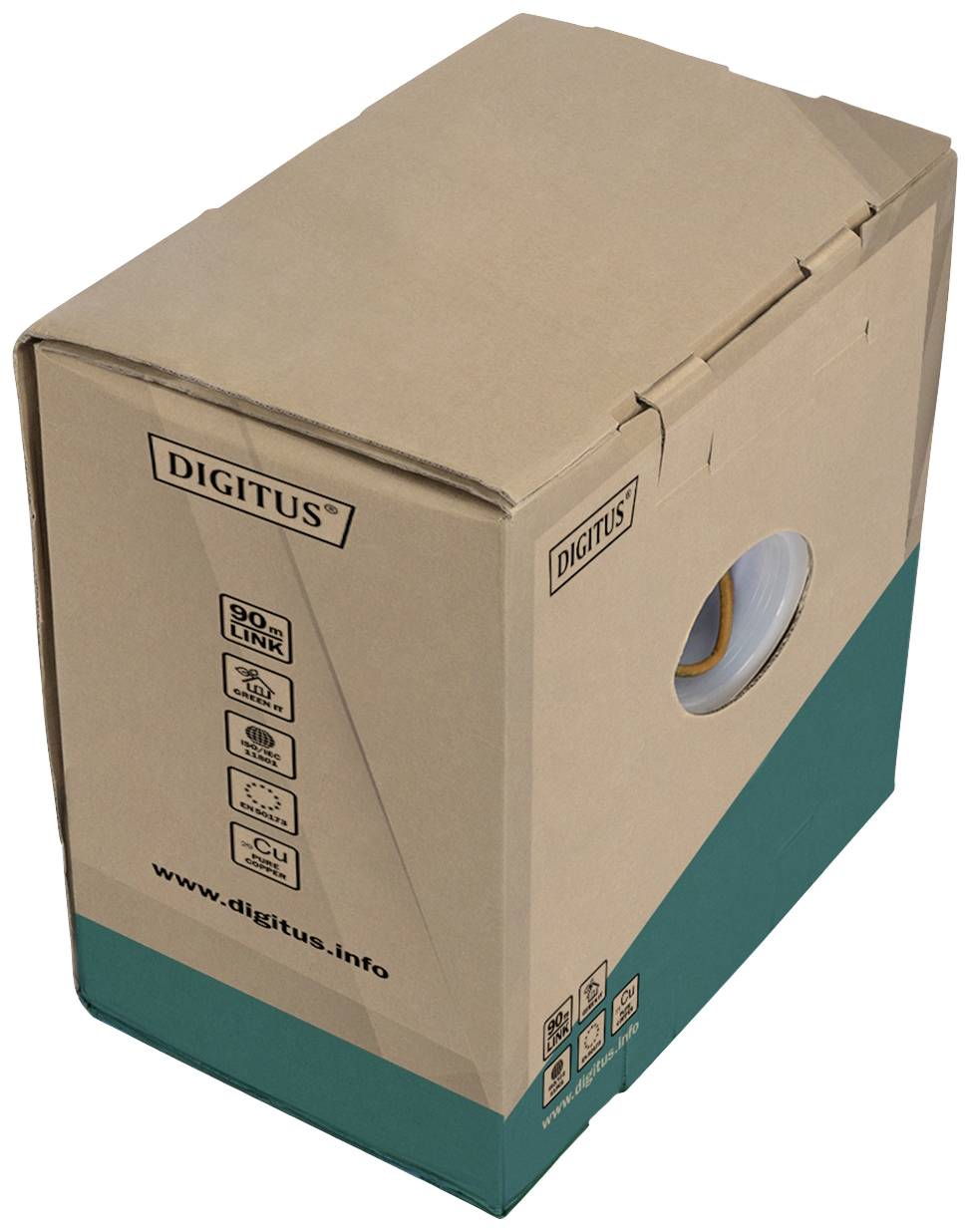

Škatla znamke 'DIGITUS', ki vsebuje omrežni kabel. Napisi prikazujejo tehnične specifikacije in QR-kode.

1/11

Vrsta izdelka

inštalacijski kabel

Specifikacija

CAT 7

Ščit

S/FTP

Število žic

8 x

Značilnosti kabla

ognjevaren

Simplex

zviti pari

brez halogena

pletena zaščita

skupna zaščita

togi notranji vodnik

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

7 kos - zaloga Nemčija (Samo do izteka zaloge)

Kos (kos - zaloga Nemčija)

Cena/enota

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (1 m = 1,48 €)

36,99 €

z DDV

Na voljo samo 7 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Digitus DK-1743-VH-025 inštalacijski kabel CAT 7 S/FTP oranžna 25 m

Poudarki in podrobnosti

LASTNOSTI: Cat7 kabel s 4x2 AWG 23/1 premerom jedra 0,57 mm sukani par bakrenih vodnikov (Cu) - 1200 MHz pasovna širina do 10 Gbit/s 10GBase-T v skladu z IEEE 802.3 - zunanji premer 7,2 mm - Napajanje preko Etherneta (PoE, PoE+)
KAKOVOSTNE LASTNOSTI: LAN kabel je oklopljen (S/FTP oklop s PiMF, par v kovinski foliji) - Trajna povezava GHMT certificirana - Standardi: ISO/IEC 11801, IEC 61156-5, DIN EN 50173-1/4, DIN EN 50288- 4 -1, EN 60332-1-2, EN 60754-1/2, EN 61034-2, EN 50174-2
PROTIPOŽARNA ZAŠČITA: Podatkovni kabel ustreza CPR Euroclass BauPVO Dca s1a d1 a1 v skladu z EN 50575 - LSZH brez halogenov, zaviralec gorenja, nizek dim - z zunanjim plaščem iz polietilena SFS-PE (debelina 0,52 mm) oranžne barve (RAL 2000)

Dodatne informacije

Tehnične specifikacije

Prevodnik: Gola bakrena žica, AWG 23/1
Izolacija: SFS-PE (plašč iz penastega polietilena)
Skupno število izoliranih vodnikov: 8, zvitih v 4 pare
Barvna koda: modro-bela, oranžno-bela, zeleno-bela, rjavo-bela
Enoparna zaščita: aluminizirana poliestrska folija, 100 % pokritost
Celotna zaščita: bakrena pletenica
Zunanji plašč: Eca do B2ca v skladu z EN 50575; LSZH
Debelina zunanjega ovoja (nominalno): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
Barva: oranžna (RAL 2000)
Mehanske lastnosti:
Razbremenitev: 150N max.
Dinamični upogibni radij: 8x OD mm min.
Statični polmer krivine: 4x OD mm min.
Temperaturno območje transporta in skladiščenja: -20 °C do +75 °C
Temperaturno območje delovanja: -20°C do +50°C
Temperaturno območje vgradnje: 0 °C do +50 °C
Zunanji premer simplex (nominalno): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
Masa (kg/km): 49,5 kg (Eca); 51kg (Dca), 53kg (Cca); 53 kg (B2ca)
Električne lastnosti:
Impedanca: 100±15 ohmov pri 4 - 1000MHz; 100±25 ohmov pri 100-600MHz
Kapacitivnost: 45pF/m nom. pri 1KHz
Kapacitivnost: 40pF/m nominalno pri 1KHz
Izolacijska upornost: 5 GOhm x km min.
DC upor: 95 ohmov/km največ (2 % največ neuravnotežen upor)
Upornost zanke: največ 190 ohmov/km (2 % največ neuravnotežene upornosti)
Delovna napetost: 72 Vdc max.
Izguba sklopke: CA tip 1b
Fazni zamik: 450nS/100m maks.
Propagacijska zakasnitev: 10nS/100m maks.
Razred ločevanja: "d" po EN 50174-2
NVP: 79 %
Asortiman: namestitveni kabel s sukanim parom
Dolžina: 25 m
Kategorija: CAT 7
Barva oranžna
CPR: Dca
Plašč: LSOH
Zaščita: S-FTP, pari zaščiteni v kovinski foliji in pletenici
Konstrukcija kabla: 4 x 2 AWG 23/1 trden zvit par
Asortiman: namestitveni kabel s sukanim parom
Kategorija: CAT 7
Zaščita: S-FTP, pari zaščiteni v kovinski foliji in pletenici
BauPVO: Dca
Dolžina: 25 m
Barva oranžna
Konstrukcija kabla: 4 x 2 AWG 23/1 trden zvit par
Plašč: LSOH

Vrsta izdelka: inštalacijski kabel

: CAT 7

: S/FTP

Število žic: 8 x

Značilnosti kabla: ognjevaren
Simplex
zviti pari
brez halogena
pletena zaščita
skupna zaščita
togi notranji vodnik

Zunanji premer: 72 mm

Barva: oranžna

Vsebina: 25 m

AWG (maks.): 23

Metrsko blago: ne

Proizv. št. delov: DK-1743-VH-025

Vrsta: DK-1743-VH-025

Izolacijski material: folija

Brez halogena: da

Prepleteni par (1 del): da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2734671 Digitus DK-1743-VH-025 inštalacijski kabel CAT 7 S/FTP oranžna 25 m

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2734671 Digitus DK-1743-VH-025 inštalacijski kabel CAT 7 S/FTP oranžna 25 m

Opis

Namestitveni kabel Digitus® Cat.7 S/FTP odlikuje naslednja struktura kabla 4x2x AWG23/1 in dosega frekvenco prenosa do 1200 MHz. Kabelski plašč brez halogenov ustreza standardom IEC 60332-3-24, FRNC-C, LSZH-3 in BauPVO Euroclass Dca. Kabel je primeren za strukturno kabliranje zgradb v sekundarnem in terciarnem območju. Ustreza standardom ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.

Besedilo je strojno prevedeno.

Izvedba

INSTALACIJA: Povezava omrežnih komponent (omrežna vtičnica, patch panel, modul keystone, omrežni priključek RJ45) in omrežnih naprav (WLAN repetitor, LAN stikalo, PoE stikalo, razdelilnik, dostopna točka, mrežni usmerjevalnik)
PODROČJA UPORABE: Za univerzalno omrežno kabliranje v stavbah, pisarnah, zgradbah, podjetjih, hišah, domovih, industriji, kleteh, skladiščih, podatkovnih centrih ali stanovanjih (omrežni kabel, DSL kabel, internetni kabel, TAE kabel, telefonski kabel)
