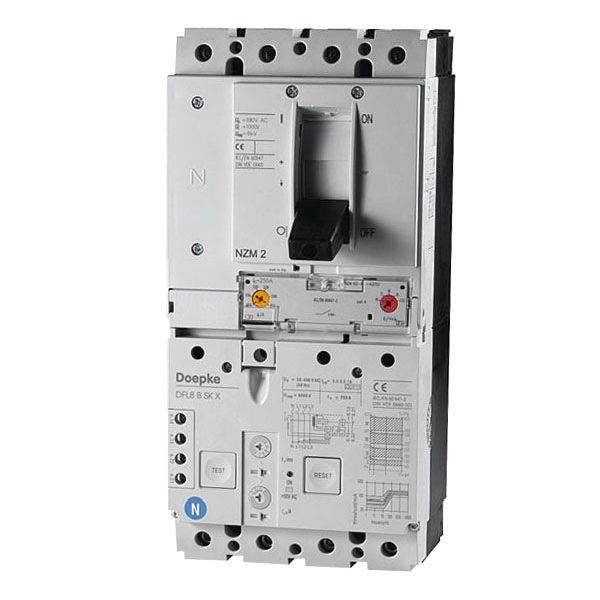

Doepke 09209783 FID stikalo/inštalacijski odklopnik senzitivni FI za vse vrste toka 0.3 A

Odklopniki z zaščito na diferenčni tok (CBR) preklapljajo visoke tokove, ščitijo opremo, kable in vode pred prevelikim tokom ter ljudi pred električnim udarom. DFL 8 so kompaktne naprave z integriranimi pomožnimi stikali in priključnimi sponkami za velike preseke kablov. Stikala tipa B so občutljiva na AC/DC pri frekvencah od 0 Hz (gladki enosmerni diferenčni tokovi) do 150 kHz. So bolj odporni na udarne tokove in nevihte. Stikala z NK karakteristiko nudijo klasično požarno zaščito 300 mA pri frekvencah do 150 kHz. Optimizirani so za požarno ogrožene prostore. S stikali te različice je mogoče individualno nastaviti tok odziva na napako v korakih za vsako aplikacijo (0,3 A, 0,5 A, 1 A). Skladno s tem se lahko mejni čas neodzivnosti prilagaja tudi postopoma. To omogoča implementacijo selektivnega zaščitnega vezja na diferenčni tok v sistemih z zamaknjenimi porazdelitvami. Naprave standardne izvedbe so namenjene nadzoru tokokrogov z nazivno napetostjo 230, 400 V, V in nazivno frekvenco 50 Hz. Lastnosti: nastavljiv nazivni diferenčni tok; Nazivni tokovi od 100 A do 250 A; Nazivna napetost 230 V, 400 V AC; štiripolni; Zaznavanje preostalega toka za enakomeren enosmerni tok ter izmenične in pulzirajoče enosmerne tokove; visoka toleranca na nihanja pomožne napetosti pri zaznavanju diferenčnih tokov tipa B; Izklop neodvisen od omrežne in pomožne napetosti za diferenčne tokove tipa A in nadtok; visoka prekinitvena zmogljivost kratkega stika; Priključne sponke do 185 mm2; visoka upornost udarnega toka, tj. majhna nagnjenost k lažnim sprožitvam zaradi prehodnih okvarnih tokov; Nastavljive mejne vrednosti za takojšnje in zakasnjeno prenapetostno proženje; Integrirano pomožno stikalo; Vrsta montaže: montaža na montažno ploščo; Kateri koli položaj namestitve; krma od spodaj; Področja uporabe: zamaknjeni napajalni sistemi z omrežji TN-S, TT in TN-CS z visoko močjo kratkega stika v funkcionalnih zgradbah in industriji; V omrežjih IT je mogoče zagotoviti sprožitev diferenčnega toka CBR za izklop v primeru druge napake na zemlji; Zaradi AC-občutljivega diferenčnega tokovnega sprožilca je ta AC-sensitive CBR še posebej primeren za zaščito sistemov z elektronsko opremo, ki ni galvansko ločena od omrežja na vhodni strani; Uporaba za zaščito pred diferenčnim tokom v omrežjih TN-C je izključena; Namigi:< str> Požarna zaščita pri nastavitvi Idn = 0,3 A do 150 kHz;< /str>< p/>

Besedilo je strojno prevedeno.
