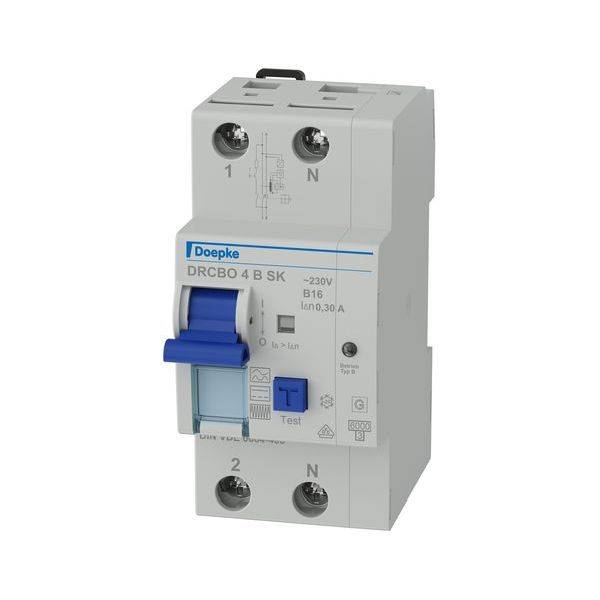

Doepke 09949114 FID stikalo/inštalacijski odklopnik senzitivni FI za vse vrste toka

RCBO združuje diferenčni tok in odklopnike v eni napravi (kombinacija FI/LS). Ščitijo ljudi pred diferenčnimi tokovi in sisteme pred kratkimi stiki in preobremenitvami. DRCBO 4 ima nazivno preklopno moč 6 kA. Poleg sproženega prikaza ponujajo tudi okno z nalepkami. Stikala tipa B so občutljiva na AC/DC pri frekvencah od 0 Hz (gladki enosmerni diferenčni tokovi) do 150 kHz. So bolj odporni na udarne tokove in nevihte. Stikala z karakteristično krivuljo SK zagotavljajo zaščito pred napakami in visoko razpoložljivost sistema. Zanje je značilna nižja odzivna občutljivost pri višjih frekvencah. Lažnim sprožitvam, povezanim s sistemom, se tako v veliki meri izognemo. Karakteristična krivulja SK je optimizirana za sisteme, v katerih požarna zaščita ni potrebna. Stikala s prožilno karakteristiko B so standardna zaščita za tokokroge luči in vtičnic. Standardna stikala so zasnovana za tokokroge z nazivno napetostjo 230 V ali 400 V in nazivno frekvenco 50 Hz. Lastnosti: vsetokovno občutljiv za diferenčne tokove s frekvencami od 0 Hz (gladek enosmerni tok) do 150 kHz; Od omrežne napetosti neodvisen sprožilec za diferenčne tokove tipa A; majhna velikost za vse nazivne tokove; indikator preklopnega položaja; ločen prikaz vzroka sprožitve; Vpenjalne spone s širokim razponom vpenjalnih prerezov na obeh priključnih straneh; nevtralni vodnik desno; okence za nalepke; Vrsta montaže: hitra pritrditev na montažno letev; Kateri koli položaj namestitve; Krma po možnosti od zgoraj; Področja uporabe: komercialne in industrijske instalacije s sistemi TT, TN-S in TN-CS, v katerih se oprema močnostne elektronike uporablja brez izolacije galvanskega omrežja, kot so: Na primer frekvenčni pretvorniki, stikalni napajalniki, visokofrekvenčni pretvorniki, fotovoltaični ali UPS sistemi z razsmerniki brez transformatorjev; Tam je mogoče uporabiti RCBO s karakteristično krivuljo SK. kjer je pričakovati visoke uhajajoče tokove in požarna zaščita ni potrebna; Opombe: primeren za uporabo v omrežjih AC 50 Hz; RCBO so na zahtevo na voljo tudi za druge frekvence; ni za uporabo v enosmernih omrežjih ali na izhodni strani krmiljene električne opreme, kot je npr. B. frekvenčni pretvorniki.
