Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni

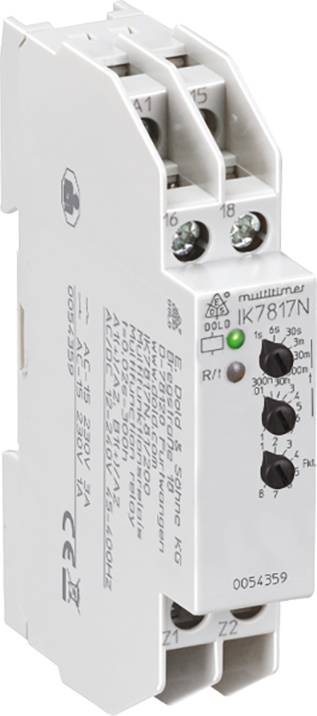

Večfunkcijsko časovno relejevsko stikalo serije IK 7817N podjetja Dold & Söhne. Prikazuje različne nastavitve zamika časa in priključke.

Slika je simbolična

Vrsta izdelka

časovni rele

Izvedba

večfunkcijski

Funkcije

zakasnitev vklopa in izklopa s krmilnim kontaktom

delovni z zakasnjenim izklopom

dajalnik takta

simetrični utripalnik

vklop in izklop intervala

impulz ob izklopu

pulzni generator

pretvornik impulzov

impulz ob vklopu

Delovna napetost

12 V/AC

12 V/DC

240 V/AC

Min. obratovalna napetost

12 V

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (179,99 € / Kos)

179,99 €

z DDV

Samo 16,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Dovoljena preklopna frekvenca: 36000 preklopnih ciklov / h
Moč kratkega stika
Največja varovalka: 4 A gG / gL IEC / EN 60947-5-1

Vrsta izdelka: časovni rele

Vrsta: IK7817N.81/200 AC/DC12-240V 0,02s-300h

Izvedba: večfunkcijski

Priključek: vijačna sponka

Funkcije: zakasnitev vklopa in izklopa s krmilnim kontaktom
delovni z zakasnjenim izklopom
dajalnik takta
simetrični utripalnik
vklop in izklop intervala
impulz ob izklopu
pulzni generator
pretvornik impulzov
impulz ob vklopu

Delovna napetost: 12 V/AC
12 V/DC
240 V/AC

Min. obratovalna napetost: 12 V

Maks. obratovalna napetost: 240 V

Obratovalna napetost: 12 - 240 V

Kontakt: 1 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 230 V/AC

Preklopni tok maks.: 4 A

Časovni razpon (min.): 0.02 s

Časovni okvir (maks.): 300 h

Min. temperatura: 0 °C

Maks. temperatura: +55 °C

: IP20
IP40

Električna življenjska doba: V skladu z AC 15 pri 1 A, AC 230 V: 1,5 x 10⁵Preklopni cikel IEC / EN 60947-5-1

Mehanska življenjska doba: ≥ 1 x 10⁶Preklopni cikli

Širina: 17.5 mm

Višina: 90 mm

Globina: 59 mm

Mere: (Š x V x G) 17.5 x 90 x 59 mm

Vsebina: 1 kos

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Delovna napetost

Funkcije

Kontakt

Maks. obratovalna napetost

Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni razpon: 0.02 s - 300 h 1 menjalo

Št. izdelka:2359228

Priporočeni izdelki

12 V/AC12 V/DC240 V/AC

zakasnitev vklopa in izklopa s krmilnim kontaktomdelovni z zakasnjenim izklopomdajalnik taktasimetrični utripalnikvklop in izklop intervalaimpulz ob izklopupulzni generatorpretvornik impulzovimpulz ob vklopu

1 menjalo

240 V

Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h časovni rele večfunkcijski 24 V/AC, 24 V/DC, 230 V/AC 1 kos Časovni razpon: 0.02 s - 9999 h 2 menjalo

Št. izdelka:2359213

24 V/AC24 V/DC230 V/AC

2 menjalo

230 V

Dold 0056618 MK7850N.82/200/61 AC/DC12-240V časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni razpon: 0.02 s - 300 h 2 menjalo

Št. izdelka:2359233

12 V/AC12 V/DC240 V/AC

zakasnitev vklopa in izklopa s krmilnim kontaktomdelovni z zakasnjenim izklopomdajalnik taktasimetrični utripalnikvklop in izklop intervalaizklopni intervalpulzni generator

2 menjalo

240 V

Dold 0054052 MK7850N.82/500/61 AC/DC12-240V časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni razpon: 0.02 s - 300 h 2 menjalo

Št. izdelka:2359234

12 V/AC12 V/DC240 V/AC

zakasnitev vklopa in izklopa s krmilnim kontaktomdelovni z zakasnjenim izklopomdajalnik taktasimetrični utripalnikvklop in izklop intervalaimpulz ob izklopupulzni generator

2 menjalo

240 V

Dold BC7935N.81 AC/DC24-240V 0,05S-300H. časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni razpon: 0.05 s - 300 h 2 menjalo

Št. izdelka:2359262

12 V/AC12 V/DC240 V/AC

zakasnitev vklopa in izklopa s krmilnim kontaktomdelovni z zakasnjenim izklopomdajalnik taktavklop in izklop intervalapulzni generatorpulzni pretvornik

2 menjalo

240 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni

Opis

Časovno odvisne naprave za industrijsko in železniško uporabo:

· V skladu z IEC / EN 61 812-1
· Funkcije, nastavljive s pomočjo vrtljivega stikala:
Zakasnitev odziva (AV)
Vklopna funkcija brisanja (EW)
Zakasnjen impulzni generator (IE)
Utripajoča funkcija, začnite z impulzom (BI)
Zakasnitev sprostitve (RV)
Oblikovalec impulzov (IF)
Izklopna funkcija brisanja (AW)
Zakasnitev odziva in sprostitve (AV / RV)
· 8 časovnih razponov od 0,02 s ... 300 h nastavljivo z vrtljivim stikalom
· Napetostno območje AC / DC 12 ... 240 V
· S časovno prekinitvijo / dodajanjem časa
· Pripomoček za hitro nastavitev dolgih časov
· Lahko ga nadzorujete z dvožičnimi bližinskimi stikali
· 1 x preklopni kontakt
· LED prikazovalniki za napajanje, položaj kontakta in čas
· DIN letev ali pritrditev na vijak
· Širina 17,5 mm
· Funkcija stikala za vklop in izklop (EW / AW)
· Z drugo nastavitvijo časa t2 za funkcije
Ura, začnite z impulzom (TI) ali pavzo (TP)
· Ker lahko časi impulzov in premorov nastavite ločeno, lahko utripajočo funkcijo uporabite kot uro.
Funkcija stikala za vklop in izklop (EW / AW)
Zakasnitev odziva in sprostitve (AV / RV)
Ustvarjanje impulzov (IE): nastavitev dolžine impulza

Besedilo je strojno prevedeno.
