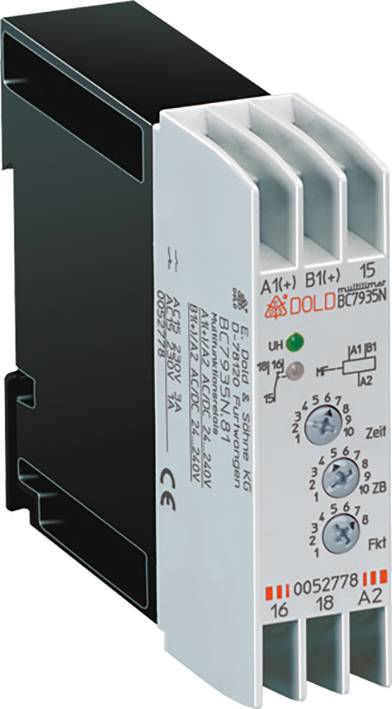

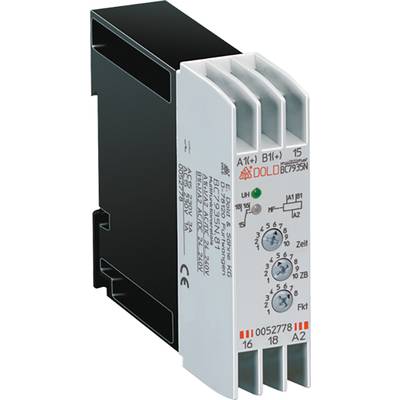

Dold BC7935N.81 AC/DC24-240V 0,05S-300H. časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni razpon: 0.0
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
časovni rele
Izvedba
večfunkcijski
Funkcije
zakasnitev vklopa in izklopa s krmilnim kontaktom
delovni z zakasnjenim izklopom
dajalnik takta
vklop in izklop intervala
pulzni generator
pulzni pretvornik
Delovna napetost
12 V/AC
12 V/DC
240 V/AC
Min. obratovalna napetost
12 V
Podatkovni list izdelka (PDF)
Število
Skupaj (154,99 € / Kos)
154,99 €
z DDV
Tehnične specifikacije
- Dovoljena preklopna frekvenca: 36000 preklopnih ciklov / h
- Moč kratkega stika
- Največja varovalka: 4 A gG / gL IEC / EN 60947-5-1
- Vrsta izdelka
časovni rele
- Vrsta
BC7935N.81 AC/DC24-240V 0,05S-300H.
- Izvedba
večfunkcijski
- Priključek
vijačna sponka
- Funkcije
zakasnitev vklopa in izklopa s krmilnim kontaktom
delovni z zakasnjenim izklopom
dajalnik takta
vklop in izklop intervala
pulzni generator
pulzni pretvornik
- Delovna napetost
12 V/AC
12 V/DC
240 V/AC
- Min. obratovalna napetost
12 V
- Maks. obratovalna napetost
240 V
- Obratovalna napetost
12 - 240 V
- Kontakt
2 menjalo
- Material kontakta
AgNi
- Preklopna napetost (maks.)
230 V/AC
- Preklopni tok maks.
4 A
- Časovni razpon (min.)
0.05 s
- Časovni okvir (maks.)
300 h
- Min. temperatura
0 °C
- Maks. temperatura
+60 °C
IP20
IP40
- Električna življenjska doba
V skladu z AC 15 pri 1 A, AC 230 V: 1,5 x 105 Preklopni cikel IEC / EN 60947-5-1
- Mehanska življenjska doba
≥ 1 x 106Preklopni cikli
- Širina
22.5 mm
- Višina
84 mm
- Globina
97 mm
- Mere
(Š x V x G) 22.5 x 84 x 97 mm
- Vsebina
1 kos
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359262 Dold BC7935N.81 AC/DC24-240V 0,05S-300H. časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni razpon: 0.0
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359262 Dold BC7935N.81 AC/DC24-240V 0,05S-300H. časovni rele večfunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 kos Časovni razpon: 0.0
Opis
Časovno odvisne kontrole.
· V skladu z IEC / EN 61 812-1
· 8 funkcij, nastavljivih z vrtljivim stikalom:
AV - zakasnjen odziv
EW - vklopna funkcija brisanja
IE - impulzni generator zamuja
BE - ura, začnite z impulzom
RV - zakasnitev sprostitve
IF - oblikovalec impulzov
AW - funkcija brisanja
AV / RV - zakasnitev odziva / sprostitve
· Z 10 časovnimi razponi do 300 ur, nastavljiv z vrtljivim stikalom
· Dodajanje časa prek krmilnega vhoda B1 za funkcije AV, EW, IE, BE
· AC / DC 24 ... 240 V
· Z 1 preklopnim kontaktom
· LED prikazovalniki za napajanje in kontaktni položaj,
· Utripajoč zaslon za časovni zamik
· Priključek vodnika: tudi 2 x 1,5 mm2 nasedla žica z tulcem in
· Plastični ovratnik DIN 46 228-1 / -2 / -3 / -4 oz
· 2 x 2,5 mm2 nasedla žica z tulkom DIN 46 228-1 / -2 / -3
· Širina 22,5 mm
Besedilo je strojno prevedeno.
· V skladu z IEC / EN 61 812-1
· 8 funkcij, nastavljivih z vrtljivim stikalom:
AV - zakasnjen odziv
EW - vklopna funkcija brisanja
IE - impulzni generator zamuja
BE - ura, začnite z impulzom
RV - zakasnitev sprostitve
IF - oblikovalec impulzov
AW - funkcija brisanja
AV / RV - zakasnitev odziva / sprostitve
· Z 10 časovnimi razponi do 300 ur, nastavljiv z vrtljivim stikalom
· Dodajanje časa prek krmilnega vhoda B1 za funkcije AV, EW, IE, BE
· AC / DC 24 ... 240 V
· Z 1 preklopnim kontaktom
· LED prikazovalniki za napajanje in kontaktni položaj,
· Utripajoč zaslon za časovni zamik
· Priključek vodnika: tudi 2 x 1,5 mm2 nasedla žica z tulcem in
· Plastični ovratnik DIN 46 228-1 / -2 / -3 / -4 oz
· 2 x 2,5 mm2 nasedla žica z tulkom DIN 46 228-1 / -2 / -3
· Širina 22,5 mm
Besedilo je strojno prevedeno.
