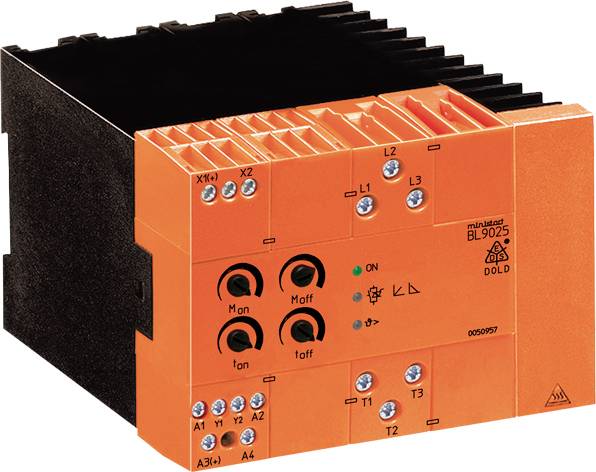

Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 mehki zaganjalnik Moč motorja pri 400 V 11 kW Nazivni tok 25 A
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (615,00 € / Kos)
615,00 €
z DDV
Tehnične specifikacije
- Nazivna frekvenca: 50/60 Hz
- Nazivna moč motorja PNob
- 480 V: 15 kW
- 400 V: 11 kW
- 200 V: 5,5 kW
- Nazivni tok I.N: 25 A
- Preklopna frekvenca pri 3 x IN, 10 s, ϑU= 45 ° C: 10 / h
- Čas med dvema zagonoma: min 350 s
- Najmanjša nazivna moč motorja: približno 0,1 PN
- Začetna napetost: 30 ... 80%
- Zagon: 1 ... 10 s
- Izhodna napetost: 30 ... 80%
- Dolina rampe: 1 ... 20 s
- Čas pripravljenosti ponovite: 200 ms
- Nadzorni vhod
- Dovoljena napetost X1 / X2: AC / DC 24 - 480 V
- Preklopni prag zagona:>20 V
- Preklopni prag:<5 V
- Napetost motorja
3AC 200-480 V
- Vrsta izdelka
mehki zaganjalnik
- Priključni tok
25 A
- Moč motorja pri 400 V
11 kW
- Delovne faze
2
- Proizv. št. delov
0050957
- Nazivni tok
25 A
- Nazivni tok - zaokrožen
25 A
- Vrsta
BL9025 3AC200-480V 50/60Hz 11,0kW
- Moč motorja pri 230 V/ 400 V
11.0 kW
- Zaviralni čas (maks.)
20 s
- Čas izteka
20 s
- Mere
(D x Š x V) 90 x 90 x 85 mm
- Priključek
vijačna sponka
- Priključna moč
11. kW
- Širina
90 mm
- Višina
85 mm
- Dolžina
90 mm
- Globina
121 mm
- Maks. temperatura
+40 °C
- Min. temperatura
0 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 mehki zaganjalnik Moč motorja pri 400 V 11 kW Nazivni tok 25 A
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 mehki zaganjalnik Moč motorja pri 400 V 11 kW Nazivni tok 25 A
Opis
Mehki zaganjalniki so robustne elektronske krmilne naprave za mehak zagon trifaznih asinhronih strojev. Na faze motorja vplivajo tiristorji s faznim krmiljenjem tako, da lahko tokovi vztrajno naraščajo. Navor motorja se ob zagonu obnaša enako. To zagotavlja nemoten zagon pogona. To preprečuje, da bi se pogonski elementi poškodovali, ker se nenadni zagonski navor ne pojavi ob neposrednem vklopu naprave. Ta lastnost omogoča poceni konstrukcijo pogonskih elementov. Po zagonu se alternistorji premostijo z notranjimi relejnimi kontakti, da se zmanjšajo izgube v napravi. Funkcija mehkega zaustavljanja je namenjena podaljšanju naravnega časa ustavljanja pogona, da se preprečijo tudi nenadne zaustavitve.
Opozorilo:
Nastavitev hitrosti pogonov s temi napravami ni mogoča. Prav tako v nevezanem stanju, torej brez obremenitve, ni doseženo izrazito vedenje mehkega zagona. Če naj bi bili močnostni polprevodniki med zagonom zaščiteni pred kratkimi stiki ali zemeljskimi napakami, je treba uporabiti tri superhitre varovalke (glej tehnične podatke). V nasprotnem primeru je treba uporabiti običajne ukrepe za zaščito proge in motorja. Z visoko preklopno frekvenco
Kot zaščitni ukrep motorja priporočamo spremljanje temperature navitja. Mehkega zaganjalnika ne smete polniti s kapacitivnimi, kot so B. kompenzacija jalove moči, ki deluje na izhodu. Za zagotovitev varnosti ljudi in sistemov lahko na tej napravi deluje samo ustrezno usposobljeno osebje.
· Mehka funkcija vklopa in izklopa
· z dvofaznim krmiljenjem motorja
· Za izhodne moči do 15 kW pri 3 AC 400 V.
· Ločene možnosti nastavitve za zatek in čas izteka oz
· Začetni in ustavitveni trenutek
· Veliko območje napetosti motorja
· Galvansko ločen krmilni vhod
· Z velikim razponom napetosti do AC / DC 480 V.
· Možnosti na napravi za 3 pomožne napetosti do 230 V.
· Z integriranim nadzorom temperature
· LED indikatorji
· ustreza zahtevam IEC / EN 60 947-4-2
· Širina 90 mm
Besedilo je strojno prevedeno.
Opozorilo:
Nastavitev hitrosti pogonov s temi napravami ni mogoča. Prav tako v nevezanem stanju, torej brez obremenitve, ni doseženo izrazito vedenje mehkega zagona. Če naj bi bili močnostni polprevodniki med zagonom zaščiteni pred kratkimi stiki ali zemeljskimi napakami, je treba uporabiti tri superhitre varovalke (glej tehnične podatke). V nasprotnem primeru je treba uporabiti običajne ukrepe za zaščito proge in motorja. Z visoko preklopno frekvenco
Kot zaščitni ukrep motorja priporočamo spremljanje temperature navitja. Mehkega zaganjalnika ne smete polniti s kapacitivnimi, kot so B. kompenzacija jalove moči, ki deluje na izhodu. Za zagotovitev varnosti ljudi in sistemov lahko na tej napravi deluje samo ustrezno usposobljeno osebje.
· Mehka funkcija vklopa in izklopa
· z dvofaznim krmiljenjem motorja
· Za izhodne moči do 15 kW pri 3 AC 400 V.
· Ločene možnosti nastavitve za zatek in čas izteka oz
· Začetni in ustavitveni trenutek
· Veliko območje napetosti motorja
· Galvansko ločen krmilni vhod
· Z velikim razponom napetosti do AC / DC 480 V.
· Možnosti na napravi za 3 pomožne napetosti do 230 V.
· Z integriranim nadzorom temperature
· LED indikatorji
· ustreza zahtevam IEC / EN 60 947-4-2
· Širina 90 mm
Besedilo je strojno prevedeno.
