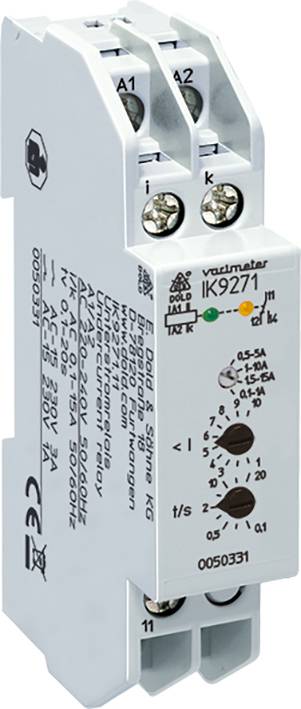

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 rele za spremljanje toka
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
rele za spremljanje toka
Delovna napetost
230 V
400 V
Vrsta
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
Mere
(Š x V) 17.5 mm x 90 mm
Vgradna globina
61 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (255,00 € / Kos)
255,00 €
z DDV
Poudarki in podrobnosti
Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. rele za spremljanje toka
- Večja varnost stavb
Tehnične specifikacije
- Merilni tokokrogi: 1-fazni
- Območja merjenja (nazivna frekvenca 50 ... 400 Hz):
- 0,1 ... 15 A
- 4 podpodročja prek vrtljivega stikala
- nastavljivo: 0,1 ... 1 A; 0,5 ... 5 A; 1 ... 10 A; 1,5 ... 15 A Največji neprekinjeni tok: 20 A pri 50 ° C 15 A pri 60 ° C
- Nastavitev odzivne vrednosti: brezstopenjsko v merilnem območju
- Razmerje izpada (histereza): približno 4% nastavljene vrednosti, trajno nastavljeno
- Ponovljivost: ≤ ± 1%
- Časovni zamik tv: 0,1 ... 20 s nastavljiv
- Pomožna napetost UH: AC / DC 24 V, AC 220 ... 240 V
- Območje napetosti:
- Pri AC: 0,8 ... 1,1 UH
- Za enosmerni tok: 0,8 ... 1,25 UH
- Nazivna poraba pri AC 230 V 3,2 VA
- pri enosmernem toku 24 V 0,8 W.
- Nazivna frekvenca: 50/60 Hz
- Frekvenčno območje: ± 5%
- Stiki: 1 prehodni stik
- Toplotni tok I.th: 5 A
- Preklopna zmogljivost V skladu z AC 15 normalno odprt kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Električna življenjska doba V skladu z AC 15 pri 1 A je AC 230 V običajno odprt: 3 x 105Preklopni cikli IEC / EN 60947-5-1
- Maks. Varovalka moči kratkega stika: 4 A gG / gL IEC / EN 60947-5-1
- Mehanska življenjska doba:>50 x 106 Preklopni cikli
- Delovanje temperaturnega območja: - 20 ... + 60 ° C
- Skladiščenje: - 25 ... + 60 ° C
- Priključek vodnika: vijačne sponke
- Vrsta
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
- Vrsta izdelka
rele za spremljanje toka
- Delovna napetost
230 V
400 V
- Mere
(Š x V) 17.5 mm x 90 mm
- Vgradna globina
61 mm
- Teža
70 g
- Širina
17.5 mm
- Višina
90 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 rele za spremljanje toka
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 rele za spremljanje toka
Opis
Spremljanje podtoka v trifaznih omrežjih in omrežjih izmeničnega toka.
V skladu z IEC / EN 60 255-1
· Vrednost odziva nastavljiva
· Fiksna histereza
· Nastavljiva preklopna zakasnitev
Načelo toka zaprtega kroga (izhodni rele se v primeru napake ne aktivira)
Neobvezno načelo odprtega kroga (izhodni rele se aktivira v primeru okvare)
· LED indikatorji
· S pomožno napetostjo
· Pomožno vezje - merilno vezje galvansko izolirano
Besedilo je strojno prevedeno.
V skladu z IEC / EN 60 255-1
· Vrednost odziva nastavljiva
· Fiksna histereza
· Nastavljiva preklopna zakasnitev
Načelo toka zaprtega kroga (izhodni rele se v primeru napake ne aktivira)
Neobvezno načelo odprtega kroga (izhodni rele se aktivira v primeru okvare)
· LED indikatorji
· S pomožno napetostjo
· Pomožno vezje - merilno vezje galvansko izolirano
Besedilo je strojno prevedeno.
