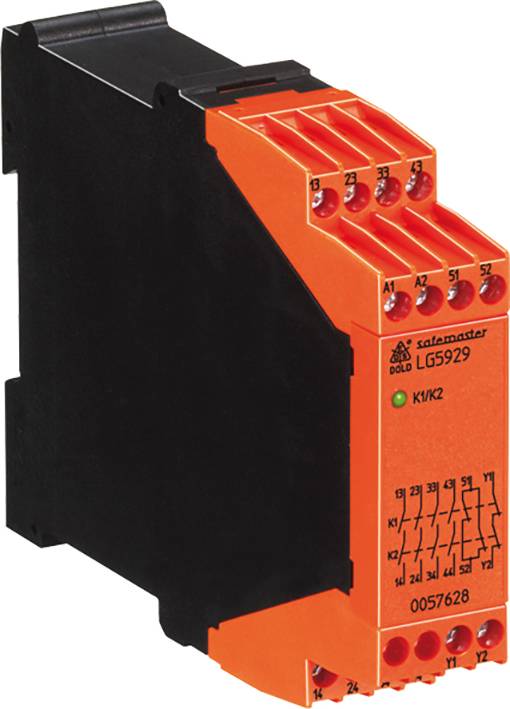

Dold LG5929.60/61 AC/DC24V 0064092 razširitveni modul
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
razširitveni modul
Delovna napetost
24 V/AC
24 V/DC
Vrsta
LG5929.60/61 AC/DC24V
Mere
(Š x V) 22.5 mm x 90 mm
Vgradna globina
121 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (229,99 € / Kos)
229,99 €
z DDV
Poudarki in podrobnosti
Dold LG5929.60/61 AC/DC24V razširitveni modul
- Varna razširitev kontaktov
Tehnične specifikacije
- Stiki :: 5 NO kontaktov, 1 NC kontakt za povratno vezje
- Odzivni čas: največ 20 ms
- Čas sprostitve: največ 35 ms
- Tip kontakta: rele, pozitivno gnan
- Nazivna izhodna napetost: 250 V AC
- Toplotni tok I.th: Največ 8 A glej krivuljo skupnega toka
- Preklopna zmogljivost v skladu z AC 15 normalno odprtimi kontakti: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 2 A / AC 230 V IEC / EN 60947-5-1
- do DC 13 normalno odprto: 2 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 2 A / DC 24 V IEC / EN 60947-5-1
- na osnovi DC 13 normalno odprt kontakt: 4 A / 24 V pri 0,1 Hz IEC / EN 60947-5-1
- NC kontakt: 4 A / 24 V pri 0,1 Hz IEC / EN 60947-5-1
- Električna življenjska doba po AC 15 pri 2 A, AC 230 V: 105Preklopni cikli IEC / EN 60947-5-1
- Dovoljena frekvenca vklopa: 1200 preklopnih ciklov / h
- Moč varovalke pri kratkem stiku: 10 A gG / gL IEC / EN 60947-5-1
- največji odklopnik: B 6 A
- Mehanska življenjska doba: 20 x 106Preklopni cikli
- Delovanje temperaturnega območja: - 25 ... + 55 ° C
- Skladiščenje: - 25 ... + 85 ° C
- Vrsta
LG5929.60/61 AC/DC24V
- Vrsta izdelka
razširitveni modul
- Delovna napetost
24 V/AC
24 V/DC
- Mere
(Š x V) 22.5 mm x 90 mm
- Vgradna globina
121 mm
- Teža
205 g
- Širina
22.5 mm
- Višina
90 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359246 Dold LG5929.60/61 AC/DC24V 0064092 razširitveni modul
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359246 Dold LG5929.60/61 AC/DC24V 0064092 razširitveni modul
Opis
Če je potrebnih več varnostnih vezij, kot jih ponuja en varnostni modul, se uporablja razširitveni modul LG 5929. Uporablja se za varno in zanesljivo replikacijo kontaktov in ojačitev kontaktov varnostnih modulov s spremljanjem povratne zanke. Razširitveni modul ima pozitivno vodene kontakte in je na voljo v različnih kombinacijah kontaktov.
· Ustreza povezavi z ustrezno preklopno napravo
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508
· V skladu z EN 50156-1 za kurilne sisteme
Nadzor je možen tudi s polprevodniškimi izhodi, povezanimi z varnostjo (ESPE, zasilni izklop itd.)
· Odvečni in pozitivno usmerjeni stiki
· Izhod: največ 5 NO kontaktov ali 4 NO kontakta / 1 NC kontakt, 1 NC kontakt za povratno vezje
· Za 1 ali 2-kanalna vezja
· Prikaz stanja delovanja
Priključek vodnika: tudi 2 x 1,5 mm2 nasedla žica z tulcem in plastičnim ovratnikom ali 2 x 2,5 mm2 masivna
22,5 mm skupna širina
Besedilo je strojno prevedeno.
· Ustreza povezavi z ustrezno preklopno napravo
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508
· V skladu z EN 50156-1 za kurilne sisteme
Nadzor je možen tudi s polprevodniškimi izhodi, povezanimi z varnostjo (ESPE, zasilni izklop itd.)
· Odvečni in pozitivno usmerjeni stiki
· Izhod: največ 5 NO kontaktov ali 4 NO kontakta / 1 NC kontakt, 1 NC kontakt za povratno vezje
· Za 1 ali 2-kanalna vezja
· Prikaz stanja delovanja
Priključek vodnika: tudi 2 x 1,5 mm2 nasedla žica z tulcem in plastičnim ovratnikom ali 2 x 2,5 mm2 masivna
22,5 mm skupna širina
Besedilo je strojno prevedeno.
