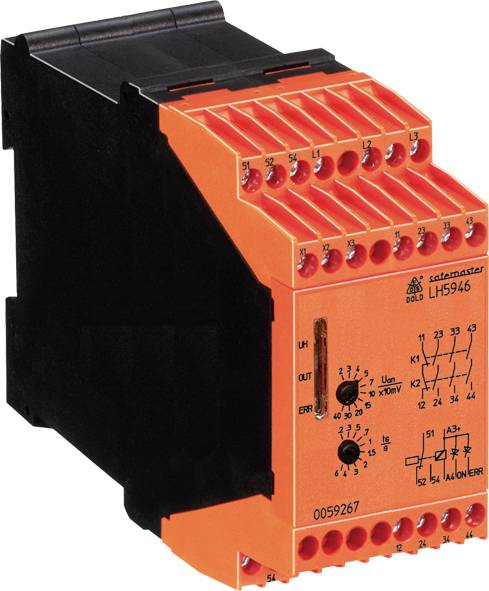

Slika je simbolična
Slika je simbolična
Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 monitor mirovanja
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
monitor mirovanja
Delovna napetost
230 V/AC
Vrsta
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
Mere
(Š x V) 45 mm x 90 mm
Vgradna globina
121 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (845,00 € / Kos)
845,00 €
z DDV
Poudarki in podrobnosti
Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s monitor mirovanja
- Brez senzorjev in varno
- Hiter reakcijski čas
- Preprosta naknadna vgradnja, saj je brez senzorjev
- Lahko se kombinira z magnetno zaporo SAFEMASTER STS
Tehnične specifikacije
- Vhod (L1 - L2 - L3)
- Merilna napetost / napetost motorja: največ 690 V AC
- Vhodni upor: 500 kΩ
- Vrednost odziva Uan: 20 mV ... 400 mV, nastavljivo ali 0,2 ... 4 V, nastavljiv
- Histereza (za zaznavanje obratovanja motorja): 100%
- Zakasnitev izklopa izhodnih kontaktov ob zaznavanju obratovanja motorja:<100 ms
- Izpad ts:0,2 ... 6 s nastavljiv
- Pomožna napetost UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
- Priporočena zaščita varovalk: 2 A
- Napetostno območje AC: 0,8 ... 1.1 ZN
- Enosmerni tok: 0,9 ... 1.2 ZN
- Nazivna poraba: 5 VA, 3 W.
- Nazivna frekvenca (AC): 50/60 Hz
- Frekvenčno območje (AC): 45 ... 65 Hz
- največja valovitost (DC): 10%
- Zakasnitev vklopa izhodnih relejev, ko deluje dodatna napetost (motor se ustavi): 0,4 ... 0,8 s + nastavite ts
- Konfiguracija kontaktov (varnostni kontakti): 3 NO kontakti, 1 NC kontakt
- Običajno odprti kontakti 23-24, 33-34 in 43-44 se lahko uporabljajo za varnostne izklope.
- NC kontakt 11-12 se lahko uporablja samo kot signalni kontakt!
- Tip kontakta: rele, pozitivno gnan
- Nazivna stikalna napetost: 250 V AC
- Toplotni tok I.th: 5 A (do 40 ° C)
- Skupni tok na kvadrat: glej krivuljo zmanjševanja preklopne zmogljivosti
- do AC 15 normalno odprt: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC kontakt 1 A / AC 230 V IEC / EN 60 947-5-1
- do DC 13 normalno odprto: 1 A / DC 24 V IEC / EN 60 947-5-1
- NC kontakt 1 A / DC 24 V IEC / EN 60 947-5-1
- na osnovi DC 13 normalno odprt kontakt: 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
- NC kontakt 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
- Električna življenjska doba pri 5 A, izmenični tok 230 V cos ϕ = 1: ≥ 2 x 105Preklopni cikli
- Zaščita varnostnih kontaktov: največ varovalka 4 A gG / gL
- Odklopnik C6A Največja preklopna frekvenca: 1200 / h
- Mehanska življenjska doba: ≥ 50 x 106 Preklopni cikli
- Polprevodniški izhodi signala: 100 mA DC 24 V, pozitivno stikalo, galvansko izolirano; Dobava preko A3 + / A4; "ON" za izdajo, "ERR" za napake
- Običajno odprt signalni kontakt: 3 A AC 250 V (zaprt, če je omogočen)
- Vrsta
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
- Vrsta izdelka
monitor mirovanja
- Delovna napetost
230 V/AC
- Mere
(Š x V) 45 mm x 90 mm
- Vgradna globina
121 mm
- Teža
400 g
- Širina
45 mm
- Višina
90 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 monitor mirovanja
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 monitor mirovanja
Opis
Varno zaznavanje mirovanja za 3 in 1-fazne elektromotorje, na primer za omogočanje odklepanja varnostnih vrat na obdelovalnih strojih ali za aktiviranje zadrževalnih zavor.
Nadzor mirovanja LH 5946 je primeren za zaznavanje mirovanja vseh elektromotorjev, ki ob zaustavitvi ustvarijo napetost, ki jo povzroči preostanek. LH 5946 meri to napetost, ki jo povzroči preostala magnetizacija na sponkah navitja. V ta namen se uporabljata 2 odvečna merilna kanala (L2 proti L1 in L3 proti L1). Če se indukcijska napetost istočasno približa 0 na obeh kanalih, to pomeni, da se je motor ustavil za napravo in je izhodni rele aktiviran. Da bi lahko napravo prilagodili najrazličnejšim motorjem in aplikacijam, je napetostni prag Uanpod katero lahko LH 5946 zazna mirovanje. Trajanje, za katero Uanmora pasti spodaj, da se končno zazna mirovanje in sprosti izhodno vezje (čas mirovanja ts).
Poleg tega naprava zazna prelome žice na merilnih vhodih L1 / L2 / L3. Če se zazna prekinitev žice, gre izhodni rele v varen položaj (kot pri delujočem motorju). To stanje je shranjeno in ga je mogoče izbrisati s premostitvenimi terminali X3 - X2. Poleg tega se merilni signali iz obeh kanalov nenehno primerjajo med seboj. Če se signali razlikujejo več kot približno 2,5 s, se sproži napaka istočasnosti. Ta napaka se ponastavi, ko oba kanala istočasno prejemata dovolj visoke signalne napetosti.
Terminali X1-X2 predstavljajo povratno zanko za nadzor
na voljo so zunanje povezani kontaktorji za ojačitev kontaktov (NC kontakt). Če povratna zanka ni potrebna, se
Terminali X1 - X2 morajo biti premoščeni, sicer se prikaže sporočilo o napaki.
· Ustreza
- Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
- Omejitev zahtevka SIL (SIL CL) 3 V skladu z IEC / EN 62061
- Raven integritete varnosti (SIL) 3 V skladu z IEC / EN 61508, IEC / EN 61511 in EN 61800-5-2
· Varno spremljanje mirovanja 3- in 1-faznih motorjev
· Zunanji pobudniki niso potrebni
· Neodvisno od smeri vrtenja
· Zaznavanje prekinitve žice v merilnem krogu
· Prisilno vodeni varnostni izhodni kontakti: 3 NO kontakti, 1 NC kontakt za AC 250 V
· 2 polprevodniška izhoda signala
1 izhod signala (običajno odprt kontakt)
· Nastavljiv napetostni prag
· Nastavljiv čas izpada
· LED prikazovalniki za mirovanje motorja, prekinitev žice in delovno napetost
· Primerno za uporabo s frekvenčnimi pretvorniki
Širina 45 mm
Besedilo je strojno prevedeno.
