Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 oddajnik aktivne moči 1 kos

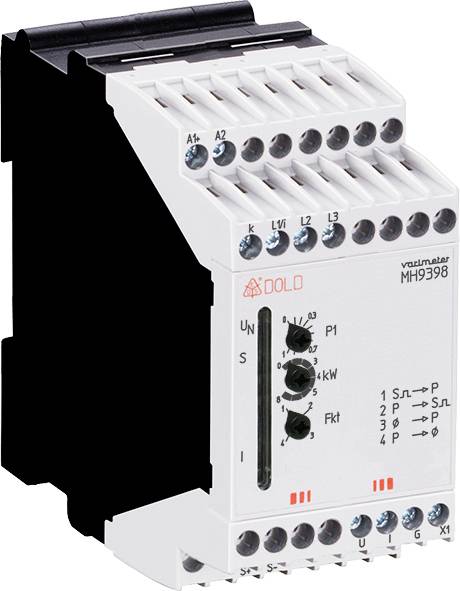

Slika prikazuje električno krmilno enoto z več priključnimi sponkami in stikali, ki se uporablja v industrijske namene.

Slika je simbolična

Vrsta izdelka

oddajnik aktivne moči

Vrsta

MH9398.11 AC12-230V UH=AC230V AC10A

Mere

(D x Š x V) 97 x 45 x 90 mm

Priključek

vijačna sponka

Izhodni signal (napetost)

0 … 10 V und 2 … 10 V

Podatkovni list izdelka (PDF)

Dostava pet, 20.11.

Število

kos - zaloga Nemčija

Skupaj (519,00 € / Kos)

519,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Aktivni oddajnik moči

Vsestranska uporaba zahvaljujoč relejnim in analognim izhodom
Zanesljivo zaznavanje preobremenitve z merjenjem aktivne moči
Za daljšo življenjsko dobo vaših električnih pogonov
Preventivno vzdrževanje
Hitrejša lokalizacija napak

Tehnične specifikacije

Nazivni tok IN: AC 10 A
Merilno območje: AC 100 mA ... 10 A
Preobremenitvena zmogljivost
Neprekinjeno: 16 A
Na kratko<10 s: največ 25 A
Preobremenitev v trenutnem območju je označena s hitrim utripanjem LED.
Nazivna frekvenca: 50/60 Hz
Frekvenčno območje: 45 ... 400 Hz
Vrednost odziva: 0 ... 2,4 kW nastavljiv na absolutni skali vrednosti
Nastavitev
Območje: 8 obsegov 0 ... 2,4 kW
Rel: fina nastavitev 0 ... 0,3 kW
Natančnost merjenja
(v% nastavljene vrednosti): ± 4%
Histereza
(v% vrednosti nastavitve):<4%
Reakcijski čas:<350 ms
Zagon obvoda: 500 ms fiksno
Stiki: 1 prehodni stik
Toplotni tok I.th: 4 A preklopna zmogljivost v skladu z AC 15: normalno odprto: 3 A / AC 230 V IEC / EN 60947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
V skladu z DC 13: 1 A / DC 24 V IEC / EN 60947-5-1
Električna življenjska doba Pri 3 A, izmenični tok 230 V cos ϕ = 1: 2 x 105Preklopni cikli IEC / EN 60947-5-1
Moč kratkega stika Max Varovalka: 4 A gG / gL IEC / EN 60947-5-1
Mehanska življenjska doba: 30 x 106Preklopni cikli

Vrsta: MH9398.11 AC12-230V UH=AC230V AC10A

Vrsta izdelka: oddajnik aktivne moči

Mere: (D x Š x V) 97 x 45 x 90 mm

Priključek: vijačna sponka

Izhodni signal (napetost): 0 … 10 V und 2 … 10 V

Izhodni signal (napetost): 0 … 20 mA und 4 … 20 mA

Obratovalna napetost: 230 V/AC (max)

Maks. obratovalna napetost: 230 V/AC

Vhodni signal (tok): AC 100 mA ... 10 A

Vsebina: 1 kos

Konfiguracija: dip stikalo

Širina: 45 mm

Višina: 90 mm

Dolžina: 97 mm

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -20 °C

Napajalna napetost (num.): 230 V/AC

Napajalna napetost U(B): AC12-230V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 oddajnik aktivne moči 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 oddajnik aktivne moči 1 kos

Opis

Oddajnik aktivne moči MH 9398 iz družine VARIMETER zanesljivo nadzira porabo aktivne moči enofaznih električnih obremenitev. Vrednost odziva se nastavi preprosto z uporabo 2 vrtljivih stikal. Če je nastavljena mejna vrednost presežena, se izhodni rele odzove. Poleg tega sta na voljo 2 galvansko izolirana analogna izhoda. Trenutna vrednost aktivne moči je možna prek tega. LED-diode označujejo uporabljeno pomožno napetost in stanje preklopa izhodnega releja.

Oddajnik aktivne moči je primeren za nadzor enofaznih električnih industrijskih pogonov s spremenljivimi obremenitvami motorja in drugih enofaznih obremenitev.

V skladu z IEC / EN 60255-1
· Merilna metoda: merjenje aktivne moči / vat meter
· Zaznavanje preobremenitve
· Galvansko izolirani analogni signali bodisi - 0… 20 mA in 0… 10 V bodisi - 4… 20 mA in 2… 10 V
· Vrednost odziva nastavljiva
· Fiksna histereza
· 1-fazna
· LED zaslon za pomožno napetost in kontaktni položaj
· Načelo zaprtega kroga
Širina 45 mm
