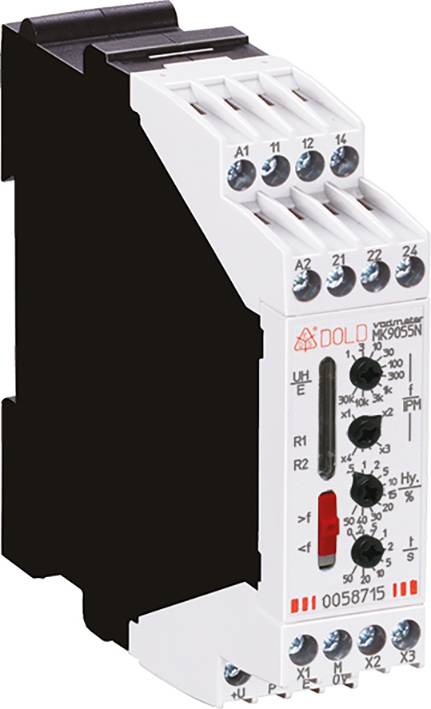

Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 monitor hitrosti
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
monitor hitrosti
Delovna napetost
24 V/DC
230 V/AC
Vrsta
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
Mere
(Š x V) 22.5 mm x 90 mm
Vgradna globina
97 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (329,00 € / Kos)
329,00 €
z DDV
Poudarki in podrobnosti
Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V monitor hitrosti
- Ščiti ljudi, stroje in industrijske izdelke
- Preprosta in jasna nastavitev naprave
- Univerzalni vhod, nastavljiv za široko paleto senzorjev (PNP, NPN, 2-žilni, kontaktni, napetostni)
- Hitra reakcija tudi pri nizkih hitrostih
Tehnične specifikacije
- Čas od vklopa pomožne napetosti do pripravljenosti za merjenje: približno 0,4 s (ko je čas zakasnitve zagona nastavljen na 0)
- Zagon obhodnega časa / čas spremljanja signala: Brezstopenjsko nastavljiv v logaritemsko razdeljeni lestvici; tA: 0 ... 50 s, tS: 0,1 ... 50 sek
- Kontaktni izhod (11-12-14, 21-22-24)
- Stiki: 2 stika za preklop
- Toplotni tok I.th: 4 A
- Preklopna zmogljivost V skladu z AC 15 normalno odprt kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- V skladu z DC 13 normalno odprt kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- Električna življenjska doba Po AC 15 pri 1 A, AC 230 V: 1,5 x 105Preklopni cikel IEC / EN 60947-5-1
- Maks. Varovalka moči kratkega stika: 4 A gG / gL IEC / EN 60947-5-1
- Mehanska življenjska doba: ≥ 30 x 106Preklopni cikli
- Analogna izhodna napetost (varianta / 0_5, terminal "UA" proti "0V")
- Izhodna napetost: 0 ... 10 V, linearno sorazmerno s hitrostjo / frekvenco, brez električne izolacije od merilnega vhoda in 24 V enosmernega napajanja
- Izhodni tok: 0 ... 20 mA ali 4 ... 20 mA, linearno sorazmerno s hitrostjo / frekvenco, brez električne izolacije od merilnega vhoda in 24 V DC napajanja
- Vrsta
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
- Vrsta izdelka
monitor hitrosti
- Delovna napetost
24 V/DC
230 V/AC
- Mere
(Š x V) 22.5 mm x 90 mm
- Vgradna globina
97 mm
- Teža
210 g
- Širina
22.5 mm
- Višina
90 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 monitor hitrosti
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 monitor hitrosti
Opis
V skladu z IEC / EN 60 255-1
Zaznavanje prekoračitve hitrosti ali premajhne hitrosti / mirovanja (preklopna funkcija)
Široko območje nastavitve 1 ... 120.000 IPM ali 0,15 ... 20.000 Hz (po 10 obsegov)
· Neobvezen vhod za senzorje NAMUR z nadzorom senzorja in vodov za prekinitve in kratek stik
Nastavljiva histereza 0,5 ... 50%
· Nastavljiv čas zakasnitve zagona 0 ... 50 s, nadzorljiv z zunanjim kontaktom
· Nastavljivo spremljanje manjkajočega vhodnega signala s funkcijo prekomerne frekvence; se lahko uporabi kot dodaten prag mirovanja
Programabilno preko terminalov:
Zakasnitev alarma od 0 ... 100 s
Shranjevanje alarma ali samodejna ponastavitev
· LED prikazovalniki za pomožno napetost, merilni vhodni in izhodni rele; dodatna LED za linijo /
· Napaka senzorja z vhodom NAMUR
· Pomožne napetosti AC 230 V in DC 24 V v eni napravi
2 preklopna kontakta, tok toka zaprtega kroga (rele izpade v primeru alarma)
· Načelo odprtega kroga na zahtevo
· Neobvezno z analognim izhodom, sorazmerno s hitrostjo
Različica naprave z 2 frekvenčnimi pragovi in ločeno nadzorovanimi izhodnimi releji za podhitrost in prekoračitev hitrosti glej MK 9055N / 5_
Gradbena širina 22,5 mm
Besedilo je strojno prevedeno.
Zaznavanje prekoračitve hitrosti ali premajhne hitrosti / mirovanja (preklopna funkcija)
Široko območje nastavitve 1 ... 120.000 IPM ali 0,15 ... 20.000 Hz (po 10 obsegov)
· Neobvezen vhod za senzorje NAMUR z nadzorom senzorja in vodov za prekinitve in kratek stik
Nastavljiva histereza 0,5 ... 50%
· Nastavljiv čas zakasnitve zagona 0 ... 50 s, nadzorljiv z zunanjim kontaktom
· Nastavljivo spremljanje manjkajočega vhodnega signala s funkcijo prekomerne frekvence; se lahko uporabi kot dodaten prag mirovanja
Programabilno preko terminalov:
Zakasnitev alarma od 0 ... 100 s
Shranjevanje alarma ali samodejna ponastavitev
· LED prikazovalniki za pomožno napetost, merilni vhodni in izhodni rele; dodatna LED za linijo /
· Napaka senzorja z vhodom NAMUR
· Pomožne napetosti AC 230 V in DC 24 V v eni napravi
2 preklopna kontakta, tok toka zaprtega kroga (rele izpade v primeru alarma)
· Načelo odprtega kroga na zahtevo
· Neobvezno z analognim izhodom, sorazmerno s hitrostjo
Različica naprave z 2 frekvenčnimi pragovi in ločeno nadzorovanimi izhodnimi releji za podhitrost in prekoračitev hitrosti glej MK 9055N / 5_
Gradbena širina 22,5 mm
Besedilo je strojno prevedeno.
