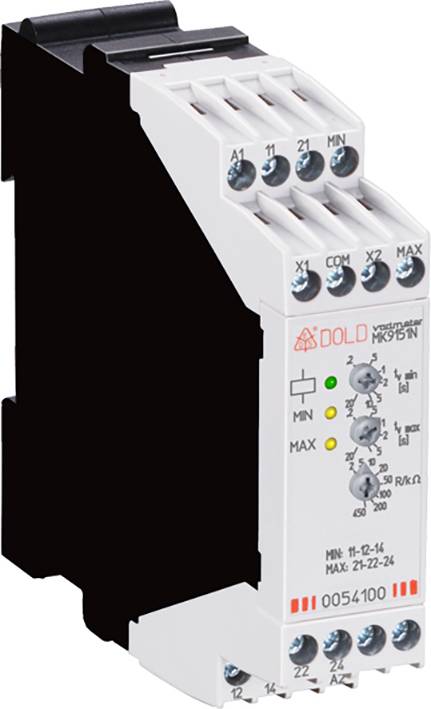

Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 nivojski rele
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
nivojski rele
Delovna napetost
24 V/DC
Vrsta
MK9151N.12 2-450kOHM DC24V 0,2-20s
Mere
(D x Š x V) 98 x 22.5 x 90 mm
Teža
210 g
Podatkovni list izdelka (PDF)
Število
Skupaj (204,99 € / Kos)
204,99 €
z DDV
Tehnične specifikacije
- Območje nastavitve
- Odpornost na tekočino: 2 ... 450 kΩ (odzivna vrednost)
- Nastavitev: V logaritemsko razdeljeni absolutni lestvici
- Histereza preklopne točke: približno 4% (pri 450 kΩ) ... 15% (pri 2 kΩ) nastavljene vrednosti
- Stiki: 2 x 1 preklopni kontakt
- Toplotni tok I.th: 4 A
- Preklopna zmogljivost
- V skladu z AC 15 normalno odprt: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- V skladu z DC 13: 1 A / DC 24 V IEC / EN 60947-5-1
- Električno življenje
- V skladu z AC 15 pri 1 A, AC 230 V: 1,5 x 105Preklopni cikli IEC / EN 60947-5-1
- Maks. Varovalka moči kratkega stika: 4 A gG / gL IEC / EN 60947-5-1
- Mehanska življenjska doba: ≥ 30 x 106Preklopni cikli
- Temperaturno območje: Delovanje: - 20 ... + 60 ° C
- Priključek vodnika: vijačne sponke
- Teža: približno 180 g
- Vrsta
MK9151N.12 2-450kOHM DC24V 0,2-20s
- Vrsta izdelka
nivojski rele
- Delovna napetost
24 V/DC
- Mere
(D x Š x V) 98 x 22.5 x 90 mm
- Teža
210 g
- Širina
22.5 mm
- Višina
90 mm
- Dolžina
98 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 nivojski rele
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 nivojski rele
Opis
Večnamenski varnostni časovni rele UG 6960 se uporablja za zaščito ljudi in strojev z varnim vklopom in prekinitvijo varnostnega kroga. To se naredi s funkcijo zakasnitve, nastavljeno na napravi. Z vrtljivim stikalom preprosto nastavite eno od 5 izbirnih funkcij zakasnitve in končali ste. Nastavljeni časi zakasnitve so varni v celotnem časovnem obdobju. Varnostni časovni rele UG 6960 je na voljo z različnimi varnostnimi funkcijami. Ima varne zapoznele in takojšnje stike.
V skladu z IEC / EN 60 255, DIN VDE 0435-303
· 3 priključki elektrod za 2-točkovno in 1-točkovno krmiljenje nivoja
· Visoka interferenčna odpornost merilnega kroga, ki je galvansko ločen od omrežja
· Največja dolžina kabla do elektrod: 3.000 m
Veliko območje nastavitve: 2 ... 450 kΩ, možno je razlikovanje med tekočino in peno
Zakasnitev odziva in sprostitve: 0,2 ... 20 s, ločeno nastavljivo za MIN in MAX
Programabilno za:
2 ločeno krmiljena izhodna releja za MIN in MAX
skupaj krmiljeni izhodni releji v dvotočkovni regulaciji ravni histereze
Načelo odprtega kroga (izhodni rele se aktivira v primeru napake)
Načelo zaprtega kroga (izhodni rele se v primeru napake ne aktivira)
· Merilno vezje za elektrode deluje z izmenično napetostjo, ki nastaja znotraj naprave (približno 30 Hz); zato v tekočini ni pojavov elektrolize
Za pomožne napetosti iz AC 24 ... 230 V ali enosmerni tok 24 V
· LED-diode za pripravljenost in položaj stika
· 2 izhodna releja s po 1 preklopnim kontaktom
Besedilo je strojno prevedeno.
V skladu z IEC / EN 60 255, DIN VDE 0435-303
· 3 priključki elektrod za 2-točkovno in 1-točkovno krmiljenje nivoja
· Visoka interferenčna odpornost merilnega kroga, ki je galvansko ločen od omrežja
· Največja dolžina kabla do elektrod: 3.000 m
Veliko območje nastavitve: 2 ... 450 kΩ, možno je razlikovanje med tekočino in peno
Zakasnitev odziva in sprostitve: 0,2 ... 20 s, ločeno nastavljivo za MIN in MAX
Programabilno za:
2 ločeno krmiljena izhodna releja za MIN in MAX
skupaj krmiljeni izhodni releji v dvotočkovni regulaciji ravni histereze
Načelo odprtega kroga (izhodni rele se aktivira v primeru napake)
Načelo zaprtega kroga (izhodni rele se v primeru napake ne aktivira)
· Merilno vezje za elektrode deluje z izmenično napetostjo, ki nastaja znotraj naprave (približno 30 Hz); zato v tekočini ni pojavov elektrolize
Za pomožne napetosti iz AC 24 ... 230 V ali enosmerni tok 24 V
· LED-diode za pripravljenost in položaj stika
· 2 izhodna releja s po 1 preklopnim kontaktom
Besedilo je strojno prevedeno.
