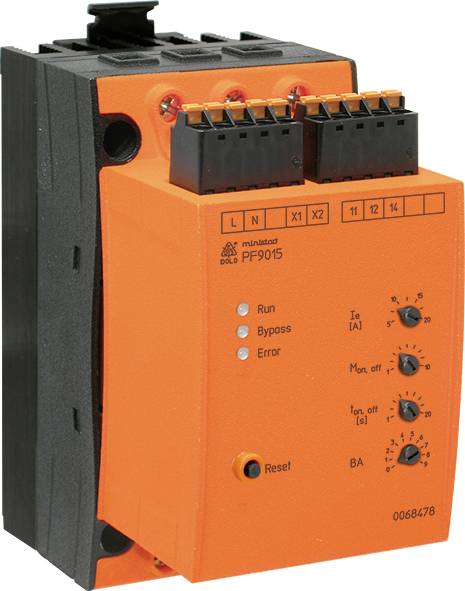

Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mehki zaganjalnik
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (755,00 € / Kos)
755,00 €
z DDV
Poudarki in podrobnosti
Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mehki zaganjalnik
- Za omejevanje zagonskega toka in nemoten zagon asinhronih motorjev
- Samo ena naprava široka 67,5 mm za mehak zagon, zaščito motorja, zaporedje faz, nadzor nad podnapetostjo in prenapetostjo
- Zagon brez sunkov in minimaliziran zagonski tok
- Poveča življenjsko dobo AC motorjev in mehanskih pogonskih komponent
- Za tokove motorja do 2 A (do 4 A na zahtevo)
- Čas mehkega zagona / upočasnitve 1 ... 2 s
- Varčevanje z energijo s premostitvijo močnostnih polprevodnikov po mehkem zagonu
- Simetrični zagonski tok
Tehnične specifikacije
- Pomožna napetost: AC 230 V ± 10%
- Zaščita pred prenapetostjo: varistor AC 275 V
- Čas zagon / iztekanje: 1 ... 20 s
- Zagon / zaustavitev navora: 20 ... 70% nominalnega navora motorja
- Kick start napetost: popolna modulacija tiristorjev
- Čas zagona: 100 ms, 200 ms, 400 ms
- Lastna poraba: 4 VA
- Krmilni vhod Zaženi X1 (+), X2
- Krmilna napetost: AC / DC 20 ... 300 V
- Nadzorni vhodni tok: 0,2 mA ... 3,1 mA
- Zakasnitev vklopa: 60 ms
- Zakasnitev izklopa: 320 ms
- Izpis sporočila pripravljen 11, 12, 14
- Stiki: 1 prehodni stik
- Preklopna zmogljivost
- v skladu z AC 15
- Običajno odprto: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60 947-5-1
- Električno življenje
- do AC 15 pri 3 A, AC 230 V: 2 x 105Preklopni cikli
- Dovoljena frekvenca vklopa: največ 1 800 preklopnih ciklov / h
- Moč kratkega stika
- največja varovalka: 4 A gG / gL IEC / EN 60 947-5-1
- Mehanska življenjska doba: ≥ 108Preklopni cikli
- Napetost motorja
3AC 200 - 480 V
- Vrsta izdelka
mehki zaganjalnik
- Priključni tok
5 A
- Obratovalna napetost
3 AC 200 ... 480 V
- Delovne faze
3
- Proizv. št. delov
0068478
- Vrsta
PF9015.11 3AC200-480V HU=AC230V 5-20A
- Začetni čas za doseganje 60% svetlobenga toka
1 ... 20 s
- Čas izteka
1 ... 20 s
- Mere
(D x Š x V) 67.5 x 22.5 x 105 mm
- Priključek
vijačna sponka
vzmetna sponka
- Širina
22.5 mm
- Višina
105 mm
- Dolžina
67.5 mm
- Globina
120.3 mm
- Maks. temperatura
+50 °C
- Min. temperatura
-20 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mehki zaganjalnik
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mehki zaganjalnik
Opis
PF 9015 iz družine MINISTART je robustna elektronska krmilna naprava za nemoten zagon in zaustavitev trifaznih / asinhronih motorjev z integriranimi nadzornimi funkcijami. Po zagonu se močnostni polprevodniki povežejo z releji, da se zmanjša izguba moči v napravi.
· V skladu z IEC / EN 60 947-4-2
· Primerno za motorje IE3
· 3-fazno krmiljeno z integriranim bypass relejem
· Fazno zaporedje, spremljanje podnapetosti in prenapetosti
· Zaščita pred blokiranjem v bypass načinu
· Integrirana zaščita motorja po razredu 10 · V skladu z IEC / EN 60947-4-2
· Omejitev zagona toka
· Tiristorski nadzor
· Odkrivanje manjkajoče obremenitve
· Samodejno zaznavanje frekvence napetosti obremenitve
· Nadzor temperature močnih polprevodnikov
· Funkcija Kickstart
· Skupna širina: 67,5 mm
Besedilo je strojno prevedeno.
· V skladu z IEC / EN 60 947-4-2
· Primerno za motorje IE3
· 3-fazno krmiljeno z integriranim bypass relejem
· Fazno zaporedje, spremljanje podnapetosti in prenapetosti
· Zaščita pred blokiranjem v bypass načinu
· Integrirana zaščita motorja po razredu 10 · V skladu z IEC / EN 60947-4-2
· Omejitev zagona toka
· Tiristorski nadzor
· Odkrivanje manjkajoče obremenitve
· Samodejno zaznavanje frekvence napetosti obremenitve
· Nadzor temperature močnih polprevodnikov
· Funkcija Kickstart
· Skupna širina: 67,5 mm
Besedilo je strojno prevedeno.
