Dold 0065424 UG6960.04PS/100/61 DC24V 300s časovni rele večfunkcijski 24 V/DC 1 kos Časovni razpon: 300

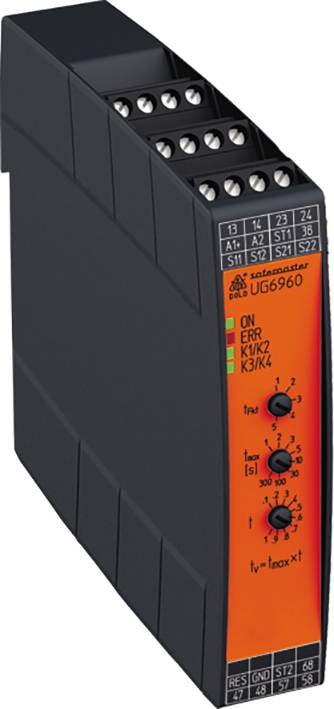

Industrijsko varnostno relejevsko stikalo s črnim ohišjem in oranžno sprednjo ploščo, ki prikazuje različne status LED-indikatorje in nastavljiv vrtljiv gumb.

Slika je simbolična

Vrsta izdelka

časovni rele

Izvedba

večfunkcijski

Funkcije

zakasnitev vklopa in izklopa s krmilnim kontaktom

delovni z zakasnjenim izklopom

dajalnik takta

simetrični utripalnik

vklop in izklop intervala

impulz ob izklopu

pulzni generator

pretvornik impulzov

impulz ob vklopu

Delovna napetost

24 V/DC

Maks. obratovalna napetost

24 V/DC

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (575,00 € / Kos)

575,00 €

z DDV

Samo 35,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Svetlobna mreža, zasilna zaustavitev, varnostna preproga, zaščitna vrata, dvoročni
Dovoljena frekvenca vklopa neposrednih kontaktov: največ 1800 preklopnih ciklov / h
Zakasnjeni kontakti: največ 360 preklopnih ciklov / h
Moč kratkega stika
Največja varovalka: 6 A gG / gL IEC / EN 60947-5-1

Vrsta izdelka: časovni rele

Vrsta: UG6960.04PS/100/61 DC24V 300s

Izvedba: večfunkcijski

Priključek: vijačna sponka

Funkcije: zakasnitev vklopa in izklopa s krmilnim kontaktom
delovni z zakasnjenim izklopom
dajalnik takta
simetrični utripalnik
vklop in izklop intervala
impulz ob izklopu
pulzni generator
pretvornik impulzov
impulz ob vklopu

Delovna napetost: 24 V/DC

Maks. obratovalna napetost: 24 V/DC

Obratovalna napetost: 24 V/DC (max)

Kontakt: 4 zapiralo

Material kontakta: AgNi

Preklopna napetost (maks.): 230 V/AC

Preklopni tok maks.: 8 A

Časovni razpon (min.): 300 s

Časovni okvir (maks.): 300 s

Min. temperatura: -25 °C

Maks. temperatura: 60 °C

: IP20
IP40

Električna življenjska doba: pri 5 A, izmenični tok 230 V cos j = 1:>1,5 x 10⁵Preklopni cikli

Mehanska življenjska doba: ≥ 1 x 10⁸Preklopni cikli

Širina: 22.5 mm

Višina: 110 mm

Globina: 120.3 mm

Mere: (Š x V x G) 22.5 x 110 x 120.3 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s časovni rele večfunkcijski 24 V/DC 1 kos Časovni razpon: 300 - 300 s 4 zapira

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s časovni rele večfunkcijski 24 V/DC 1 kos Časovni razpon: 300 - 300 s 4 zapira

Opis

Večnamenski varnostni časovni rele UG 6960 se uporablja za zaščito ljudi in strojev z varnim vklopom in prekinitvijo varnostnega kroga. To se naredi s funkcijo zakasnitve, nastavljeno na napravi. Z vrtljivim stikalom preprosto nastavite eno od 5 izbirnih funkcij zakasnitve in končali ste. Nastavljeni časi zakasnitve so varni v celotnem časovnem obdobju. Varnostni časovni rele UG 6961 je na voljo z različnimi varnostnimi funkcijami in ima varne zapoznele kontakte.

· Odgovarja
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 · V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508 in IEC / EN 61511
· V skladu z EN 50156-1 za kurilne sisteme
· Zaznavanje kratkega stika na gumbu za vklop
· Aktiviranje prek gumba za vklop ali samodejne funkcije za vklop
· Z ali brez zaznavanja navzkrižnega vezja
· 2-kanalna struktura
· Prisilno vodeni izhodni kontakti
· Izhod: 2 NO stika v trenutku in 2 NO kontakta z zakasnitvijo
· 1 polprevodniški izhod za takojšnje kontakte; 1 polprevodniški izhod za zapoznele kontakte
· LED prikazuje delovno napetost, varnostno funkcijo, časovno zakasnitev in napake
· Gradbena širina 22,5 mm

Besedilo je strojno prevedeno.
