Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mehki zaganjalnik Moč motorja pri 400 V 4 kW

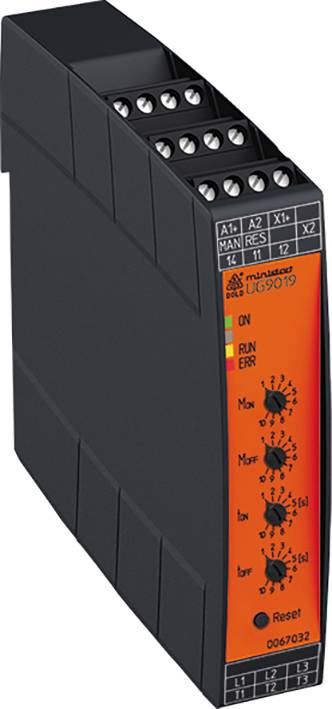

Elektronska krmilna enota z regulatorji in LED-indikatorji. Ima priključne sponke in je primerna za industrijske aplikacije.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (315,00 € / Kos)

315,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mehki zaganjalnik Moč motorja pri 400 V 4 kW

Enostavno in časovno varčno zagon ter uporabniku prijazno upravljanje z nastavitvijo s pomočjo potenciometrov
Hibridni rele združuje prednosti robustne relejne tehnologije s polprevodniško tehnologijo brez obrabe
visoka razpoložljivost naprave - spremljanje temperature polprevodnikov - visoka dielektrična trdnost polprevodnikov do 1500 V.

Tehnične specifikacije

Nazivna napetost L1 / L2 / L3: 3 AC 200 ... 480 V ± 10%
Nazivna frekvenca: 50/60 Hz, samodejno zaznavanje
Pomožna napetost: DC 24 V ± 10%
Nazivna moč motorja: največ 4 kW pri 400 V AC
Najmanjša nazivna moč motorja: 50 W.
Načini delovanja:
6,9 A (3 kW / 400 V): AC 53a: 3-5: 100-30 IEC / EN 60947-4-2
9 A (4 kW / 400 V): AC 53a: 6-2: 100-30 IEC / EN 60947-4-2
Prenapetostni tok: 200 A (tp = 20 ms)
Integral meje obremenitve: 200 A²s (tp = 10 ms)
Najvišja povratna napetost: 1500 V
Omejitev prenapetosti: AC 550 V
Tok uhajanja v izklopljenem stanju:<3 x 0,5 mA
Začetna napetost: 30 ... 80%
Rampa za pospeševanje / pojemanje: 1 ... 10 s
Lastna poraba: 2 W.
Zakasnitev vklopa
za krmilni signal: največ 100 ms
Zakasnitev izklopa
za krmilni signal: največ 50 ms
Moč kratkega stika
največja varovalka: 25 A gG / gL IEC / EN 60947-5-1
Vrsta koordinacije: 1
Električna življenjska doba:>10 x 106Preklopni cikli
Stiki: 1 prehodni stik
Preklopna zmogljivost
Po AC 15
Običajno odprto: 3 A / AC 230 V IEC / EN 60947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1

Napetost motorja: 3AC 200 - 480 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 5 A

Moč motorja pri 400 V: 4 kW

Obratovalna napetost: 3 AC 200 ... 480 V

Delovne faze: 2

Proizv. št. delov: 0067032

Vrsta: UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V

Začetni čas za doseganje 60% svetlobenga toka: 1 ... 10 s

Čas izteka: 1 ... 10 s

Mere: (D x Š x V) 22.5 x 22.5 x 105 mm

Priključek: vijačna sponka

Širina: 22.5 mm

Višina: 105 mm

Dolžina: 22.5 mm

Globina: 120.3 mm

Maks. temperatura: +65 °C

Min. temperatura: 0 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mehki zaganjalnik Moč motorja pri 400 V 4 kW

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mehki zaganjalnik Moč motorja pri 400 V 4 kW

Opis

Naprava za mehki zaganjalnik in mehanski zavor se uporablja za mehak zagon in zaustavitev 3-faznih asinhronih motorjev. Na dve motorni fazi vplivata fazna regulacija s pomočjo močnostnih polprevodnikov tako, da lahko tokovi vztrajno naraščajo. Navor motorja se ob zagonu obnaša enako. To zagotavlja nemoten zagon pogona. Po zagonu se močnostni polprevodniki premostijo z notranjimi relejnimi kontakti, da se zmanjšajo izgube v napravi. Funkcija mehkega zaustavljanja je namenjena podaljšanju naravnega časa ustavljanja pogona, da se preprečijo tudi nenadne zaustavitve.

· V skladu z IEC / EN 60 947-4-2
· Dvofazni mehak zagon in mehak zavor 3-faznih motorjev do 4 KW
· 4 potenciometri za nastavitev zagonskega navora, zaustavitvenega navora, mehkega zagona / časa upočasnitve
· 3 LED kot prikaz stanja
· Gumb za ponastavitev na sprednji strani naprave
· Možnost povezave za zunanji gumb za ponastavitev
· Relejni izhod za operativno pripravljenost
· Galvansko ločevanje krmiljenja in glavnega tokokroga
· Gradbena širina 22,5 mm

Besedilo je strojno prevedeno.
