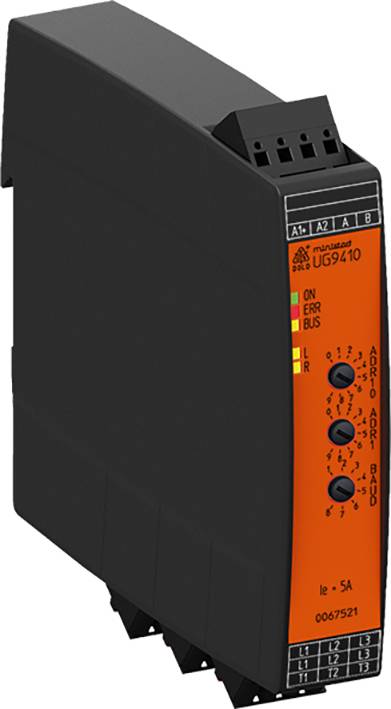

Slika je simbolična
Slika je simbolična
Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mehki zaganjalnik
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (425,00 € / Kos)
425,00 €
z DDV
Poudarki in podrobnosti
Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mehki zaganjalnik
- Do 7 funkcij v eni napravi:
- Vrtenje v nasprotni smeri urnega kazalca
- V smeri urnega kazalca
- Mehki zagon
- Mehko zaustavitev
- Zaščita motorja
- Nadzor faznega zaporedja
- Nadzor fazne odpovedi
- Pogosto uporabljen protokol merjenja in avtomatizacije
- 80% manj prostora
- Preprosto in časovno varčno zagon ter uporabniku prijazno upravljanje s parametrizacijo prek Modbusa
- Hibridni rele združuje prednosti robustne relejne tehnologije s polprevodniško tehnologijo brez obrabe
- Visoka razpoložljivost naprave prek:
- Spremljanje temperature polprevodnika
- Visoka dielektrična trdnost polprevodnikov do 1500 V.
- Preklop releja brez smeri vrtenja
- Zaščita pred preobremenitvijo naprave
- Vtični priključni terminali
- Povezovalni priključek TWIN za zanko skozi pomožno napetost in vodilo
Tehnične specifikacije
- Nazivna napetost L1 / L2 / L3: 3 AC 200 ... 480 V ± 10%
- Nazivna frekvenca: 50/60 Hz, samodejno zaznavanje
- Pomožna napetost: DC 24 V ± 10%
- Nazivni tok motorja: 0,5 A ... 5.0 Nastavljiv preko Modbusa
- Način obratovanja
- 5,0 A: AC 53a: 6-2: 100-30 IEC / EN 60947-4-2
- Prenapetostni tok: 200 A (tp = 20 ms)
- Integral meje obremenitve: 200 A²s (tp = 10 ms)
- Najvišja povratna napetost: 1500 V
- Omejitev prenapetosti: AC 510 V
- Tok uhajanja v izklopljenem stanju:<3 x 0,5 mA
- Zagon / zaustavitev napetosti: 30 ... 80% nastavljiv preko Modbusa
- Rampa za pospeševanje / pojemanje: 0 ... 10 s nastavljiv prek Modbusa
- Lastna poraba: 2 W.
- Čas premora med preklopom: 150 ms
- Zakasnitev vklopa
- za krmilni signal: najmanj 25 ms
- Zakasnitev izklopa
- za krmilni signal: najmanj 30 ms
- Naprava za merjenje toka: AC 0,5 ... 30 A
- Natančnost merjenja: ± 5% celotne vrednosti skale
- Čas posodobitve izmerjene vrednosti
- Pri 50 Hz: 100 ms
- Pri 60 Hz: 83 ms
- Zaščita motorja
- Do 5,0 A: razred 10
- Elektronski s termičnim pomnilnikom
- Ponastavitev: ročno prek Modbusa
- Moč kratkega stika
- največja varovalka: 25 A gG / gL IEC / EN 60947-5-1
- Napetost motorja
3AC 200 - 480 V
- Vrsta izdelka
mehki zaganjalnik
- Priključni tok
5 A
- Obratovalna napetost
3 AC 200 ... 480 V
- Delovne faze
3
- Proizv. št. delov
0067521
- Vrsta
UG9410PM 3AC200-480V 5A 0-10s Modbus RTU
- Mere
(Š x V x G) 22.5 x 105 x 120.3 mm
- Priključek
vijačna sponka
- Širina
22.5 mm
- Višina
105 mm
- Globina
120.3 mm
- Maks. temperatura
+65 °C
- Min. temperatura
0 °C
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mehki zaganjalnik
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mehki zaganjalnik
Opis
Inteligentni zaganjalnik motorja UG 9410 se uporablja za mehak zagon, mehko zaustavitev, vzvratno vožnjo in zaščito 3-faznih asinhronih motorjev. Temperatura motorja se izračuna z merjenjem faznega toka s pomočjo toplotnega modela in v primeru previsoke temperature se motor izklopi. Uporabi se lahko tudi termično stikalo. Smer se obrne s preklopom releja. Releji so brez napetosti. To zagotavlja dolgo življenjsko dobo naprave.
· V skladu z IEC / EN 60947-4-2
· Modbus RTU vmesnik
· Za vzvratno vožnjo 3-faznih motorjev od 0,18 kW ... 2,2 kW pri 400 V.
· Dvofazni mehak zagon, mehak zavor
· 3 vrtljiva stikala za nastavitev naslova Modbus in hitrosti prenosa
· 5 LED kot prikaz stanja
· Vzvratna vožnja brez releja z mehkim zagonom in mehkim zavorom s tiristorji
· Galvansko ločevanje krmiljenja in glavnega tokokroga
· Gradbena širina 22,5 mm
Besedilo je strojno prevedeno.
· V skladu z IEC / EN 60947-4-2
· Modbus RTU vmesnik
· Za vzvratno vožnjo 3-faznih motorjev od 0,18 kW ... 2,2 kW pri 400 V.
· Dvofazni mehak zagon, mehak zavor
· 3 vrtljiva stikala za nastavitev naslova Modbus in hitrosti prenosa
· 5 LED kot prikaz stanja
· Vzvratna vožnja brez releja z mehkim zagonom in mehkim zavorom s tiristorji
· Galvansko ločevanje krmiljenja in glavnega tokokroga
· Gradbena širina 22,5 mm
Besedilo je strojno prevedeno.
