Slika je simbolična
Slika je simbolična

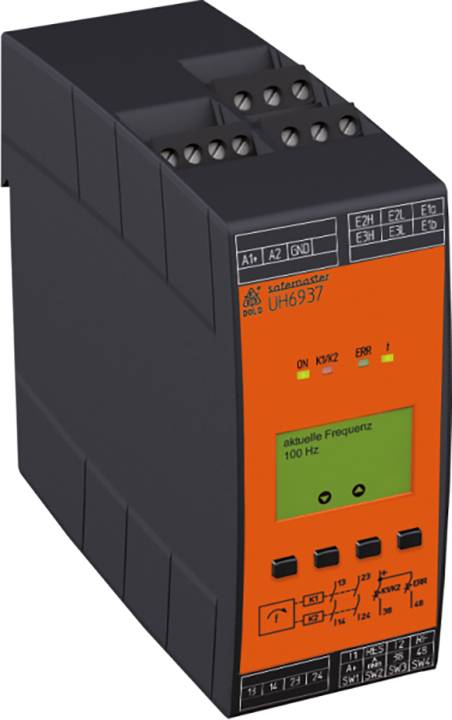

Dold UH6937.02PS/61 DC24V 0066820 povratni močnostni rele
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
povratni močnostni rele
Delovna napetost
24 V/DC
Vrsta
UH6937.02PS/61 DC24V
Mere
(D x Š x V) 121 x 45 x 107 mm
Širina
45 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (1145,00 € / Kos)
1145,00 €
z DDV
Tehnične specifikacije
- Vhod za merjenje frekvence
- Napetostno območje
- E1a-E2L, E1b-E3L: AC 8 ... 280 V
- E1a-E2H, E1b-E3H: AC 16 ... 690 V
- (Glede na pogostost glejte karakteristiko)
- Vhodna frekvenca:
- Varianta / 0_ _:<700 Hz
- Različica 1_ _:<1200 Hz
- Galvanska izolacija: vhod za merjenje frekvence na pomožne napetostne in izhodne kontakte
- Vrednost odziva (frekvenčni prag)
- Različica / 0_ _: nastavljivo od 1 Hz ... 600 Hz
- Različica / 1_ _: nastavljivo od 1 Hz ... 1000 Hz
- Frekvenčni pretvornik urne frekvence
- Različica / 0_ _: ≥ 1 kHz
- Različica / 1_ _: ≥ 2 kHz
- Natančnost merjenja:<± 2%
- Stabilnost nastavljenega praga pri spreminjanju pomožne napetosti in temperature:<± 1%
- Histereza: nastavljiva od 2 ... 10% nastavljene vrednosti odziva
- Pomožna napetost UH (Galvansko ločeno od merilnega vhoda): DC 24 V
- Napajalna enota mora ustrezati zahtevam SELV / PELV
- Napetostno območje: 0,8 ... 1,1 UH
- Nazivna poraba: Tip. 3,2 W
- Zaščita naprave: notranja s PTC
- Zaščita pred prenapetostjo: notranja s strani VDR
- Gumb za ponastavitev delovnega cikla:>1,2 s
- Stiki: 2 stika NI
- Tip kontakta: rele, pozitivno gnan
- Toplotni tok I.th: 8 A (glej krivuljo skupne mejne vrednosti toka)
- Preklopna zmogljivost v skladu z AC 15: 3 A / AC 230 V IEC / EN 60947-5-1
- v skladu z DC 13: 2 A / DC 24 V IEC / EN 60947-5-1
- na osnovi enosmernega toka 13: 4 A / DC 24 V pri 0,1 Hz
- Vrsta
UH6937.02PS/61 DC24V
- Vrsta izdelka
povratni močnostni rele
- Delovna napetost
24 V/DC
- Mere
(D x Š x V) 121 x 45 x 107 mm
- Širina
45 mm
- Višina
107 mm
- Dolžina
121 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359199 Dold UH6937.02PS/61 DC24V 0066820 povratni močnostni rele
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359199 Dold UH6937.02PS/61 DC24V 0066820 povratni močnostni rele
Opis
Nadzor hitrosti in frekvence UH 6937 se uporablja za varen nadzor frekvence izmeničnih napetosti. Uporablja se za nadzor izhodne frekvence frekvenčnih pretvornikov ali za nadzor frekvence rotorja drsnih obročev. Drugo področje uporabe je nadzor pogonov v sistemih žerjavov. S sprednjim zaslonom lahko parametre enostavno in priročno nastavite za posamezno aplikacijo in jih kadar koli spremenite.
· Ustreza
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508
Raven integritete varnosti (SIL) 3 V skladu z IEC / EN 61511
· Nadfrekvenca, premajhna frekvenca ali nadzor oken enofaznih ali trifaznih izmeničnih napetosti
· Uporabniku prijazen sprednji zaslon
Za priročno parametriranje po meniju
Za prikaz nastavljene vrednosti in dejanske vrednosti v Hz
· Hiter odzivni čas skozi časovno merjenje vhodne frekvence
Univerzalni merilni vhodi za izmenične napetosti od 8 ... 280 V za enofazno spremljanje in 16 ... 690 V za 1- in 3-fazni nadzor
· Nastavljiva histereza
Nastavljiva zakasnitev sprostitve od 0 ... 100 s
Nastavljiv čas obvoda ob zagonu od 0 ... 100 s
Nastavljiva zakasnitev alarma 0,1 ... 100 s
· Shranjevanje alarma ali samodejna ponastavitev
· Galvansko ločevanje med merilnimi vhodnimi, pomožnimi napetostmi in izhodnimi kontakti
· 2-kanalna struktura
· Prisilno vodeni izhodni kontakti
· LED prikazovalniki in 2 polprevodniška izhoda signala
Širina 45 mm
· S priključnimi priključnimi bloki za hitro zamenjavo naprave
Besedilo je strojno prevedeno.
· Ustreza
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508
Raven integritete varnosti (SIL) 3 V skladu z IEC / EN 61511
· Nadfrekvenca, premajhna frekvenca ali nadzor oken enofaznih ali trifaznih izmeničnih napetosti
· Uporabniku prijazen sprednji zaslon
Za priročno parametriranje po meniju
Za prikaz nastavljene vrednosti in dejanske vrednosti v Hz
· Hiter odzivni čas skozi časovno merjenje vhodne frekvence
Univerzalni merilni vhodi za izmenične napetosti od 8 ... 280 V za enofazno spremljanje in 16 ... 690 V za 1- in 3-fazni nadzor
· Nastavljiva histereza
Nastavljiva zakasnitev sprostitve od 0 ... 100 s
Nastavljiv čas obvoda ob zagonu od 0 ... 100 s
Nastavljiva zakasnitev alarma 0,1 ... 100 s
· Shranjevanje alarma ali samodejna ponastavitev
· Galvansko ločevanje med merilnimi vhodnimi, pomožnimi napetostmi in izhodnimi kontakti
· 2-kanalna struktura
· Prisilno vodeni izhodni kontakti
· LED prikazovalniki in 2 polprevodniška izhoda signala
Širina 45 mm
· S priključnimi priključnimi bloki za hitro zamenjavo naprave
Besedilo je strojno prevedeno.
