Name: Eaton EP-501041 SPZT123-300/3+NPE-S-OS prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos
Brand: Eaton
SKU: 2734687
Availability: BackOrder

Eatonov električni odklopnik za zaščito električnih tokokrogov, nameščen navpično, z belim ohišjem in oznako.

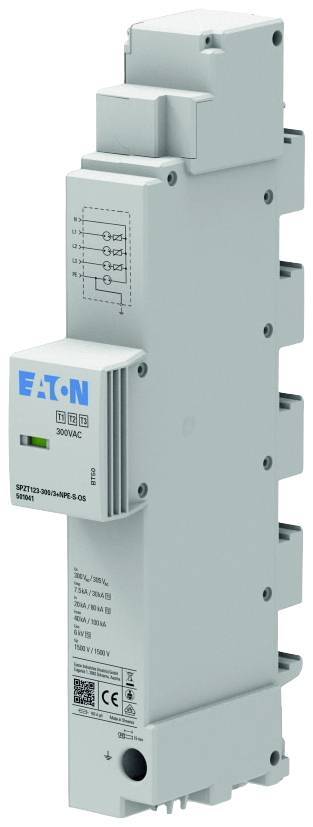

'Ozek, siv Eaton odklopnik z modrim napisom in simboli. Primeren za 400VAC. Označen s certifikatoma CE in UL.'

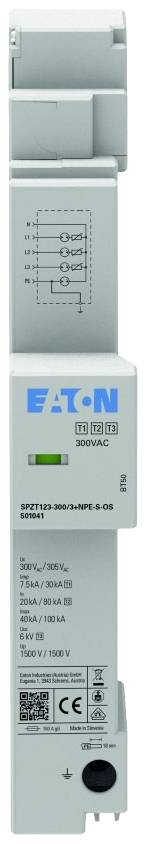

Stikalo sive barve z modrim logotipom 'Eaton', zeleno signalno lučko in natisnjenimi tehničnimi specifikacijami.

1/3

Podatkovni list izdelka (PDF)

Dostava pet.,30.10.

Število

kos - zaloga Nemčija

Skupaj (189,99 € / Kos)

189,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Eaton EP-501041 SPZT123-300/3+NPE-S-OS prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos

Ozka oblika
7,5kA z napetostnim odcepom
Energijsko usklajena zaščita končne naprave
Tehnologija iskrišča s preklapljanjem napetosti

Tehnične specifikacije

Vrsta omrežja TN
Vrsta omrežja TN-CS
Vrsta omrežja TN-S
Mrežna oblika TT
Število polov: 4
Impulzni tok strele (10/350 µs): 7,5 kA
Najvišja trajna napetost: AC 300V
Nazivna napetost: AC 240V
Stopnja zaščite: 1,5 kV
Stopnja zaščite LN: 1,5 kV
Stopnja zaščite N-PE: 1,5 kV
Sledite gasilni moči toka: 0,1 kA
Specifična energija (W/R): 14 kJ/ohm
Največja razvejna napeljava naprave za zaščito pred prevelikim tokom (varovalka): 160 A
Vrsta montaže: zbiralka
Velikost: 2 HP
Signalizacija na napravi: optična
Preizkusni razred: tip 1, 2 in 3

Vrsta izdelka: prenapetostni odvodnik

Prenapetostna zaščita za: 40 mm vodila

Odvodni tok: 7.5 kA

Nazivna napetost: 240 V/AC
300 V/AC

: IP20

Proizv. št. delov: EP-501041

Vrsta: SPZT123-300/3+NPE-S-OS

Barva: svetlo siva

Norme: VDE 0100-443/-534
Razred I+II+III/Tip 1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
Zaščita pred strelo razreda III in IV po IEC 62305, brez diferenčnega toka

Mere: (Š x V x G) 38 x 233.4 x 102.3 mm

Širina: 38 mm

Višina: 233.4 mm

Globina: 102.3 mm

Vsebina: 1 kos

Število pinov: 4

Teža: 680 g

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos

Opis

Eatonova prenapetostna zaščita SPZT123 je posebej namenjena instalacijam v zgradbah v skladu z VDE 0100-443/-534. Montaža je vtična na zbiralko 40 mm razdelilnika števca v omrežnem priključnem prostoru v omrežnem priključnem prostoru (NAR). Za namestitev niso potrebni vijaki ali orodje. Ustrezna zasnova ohišja preprečuje nepravilno pozicioniranje in se samodejno prilagaja 5 mm ali 10 mm zbiralki.

Besedilo je strojno prevedeno.

Izvedba

Ozka oblika
7,5kA z napetostnim odcepom
Energijsko usklajena zaščita končne naprave
Tehnologija iskrišča s preklapljanjem napetosti
Za zaščito potrošniških sistemov pred prehodnimi prenapetostmi, ki jih povzročajo neposredni in posredni udari strele in preklopna delovanja
Zaščita pred strelo razreda III in IV po IEC 62305
Izpolnjuje vse zahteve za vgradnjo prenapetostne zaščite po DIN VDE 0100-534
Za vrsto omrežja TT & TN-S
