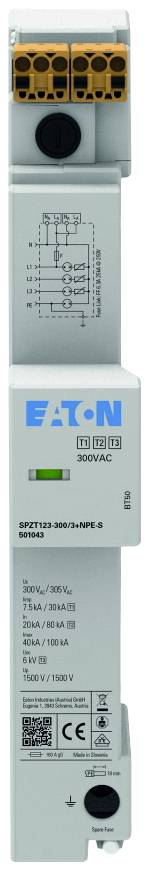

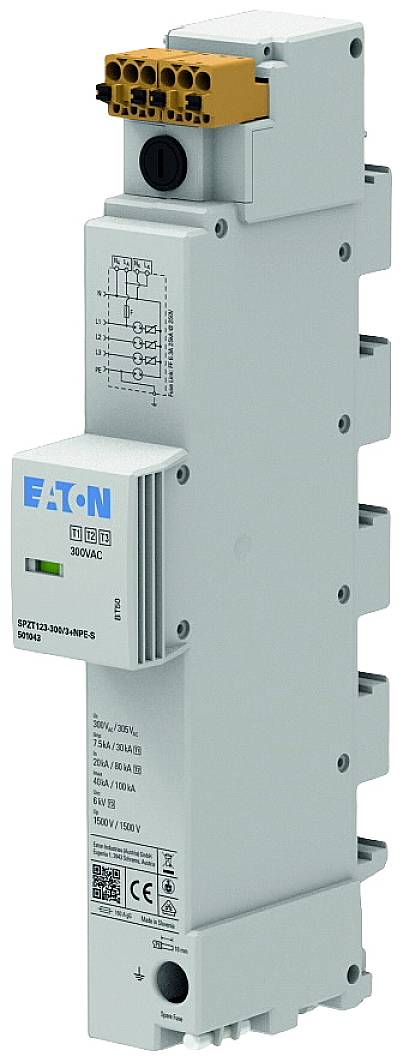

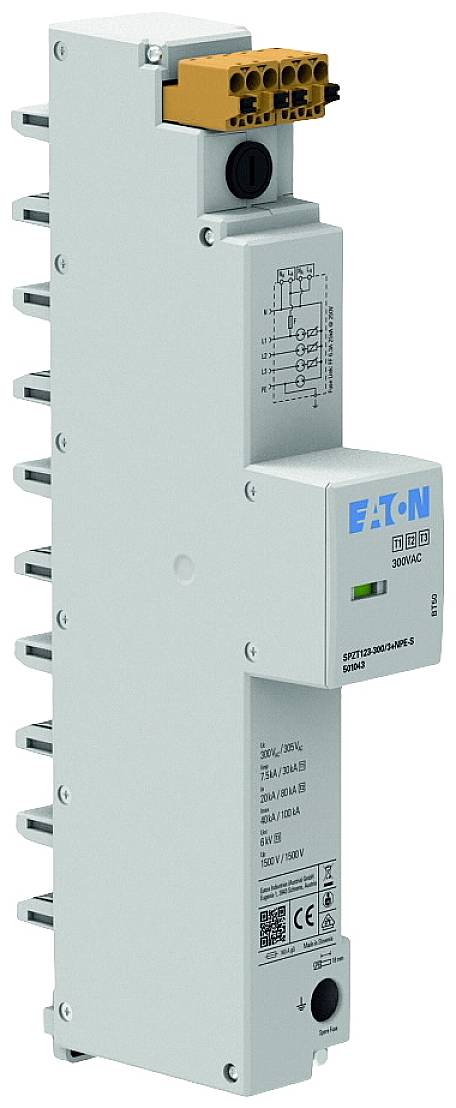

Eaton EP-501043 SPZT123-300/3+NPE-S prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti
Eaton EP-501043 SPZT123-300/3+NPE-S prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos
- Ozka oblika
- 7,5kA z napetostnim odcepom
- Energijsko usklajena zaščita končne naprave
- Tehnologija iskrišča s preklapljanjem napetosti
- Napetostna pipa, zaščitena pred prevelikim tokom
Tehnične specifikacije
- Vrsta omrežja TN
- Vrsta omrežja TN-C
- Vrsta omrežja TN-CS
- Vrsta omrežja TN-S
- Mrežna oblika TT
- Število polov: 4
- Impulzni tok strele (10/350 µs): 7,5 kA
- Najvišja trajna napetost: AC 300V
- Nazivna napetost: AC 240V
- Stopnja zaščite: 1,5 kV
- Stopnja zaščite LN: 1,5 kV
- Stopnja zaščite N-PE: 1,5 kV
- Sledite gasilni moči toka: 0,1 kA
- Specifična energija (W/R): 14 kJ/ohm
- Največja razvejna napeljava naprave za zaščito pred prenapetostjo (varovalka): 160 A
- Vrsta montaže: zbiralka
- Velikost: 2 HP
- Signalizacija na napravi: optična
- Preizkusni razred: tip 1, 2 in 3
- Vrsta izdelka
prenapetostni odvodnik
- Prenapetostna zaščita za
40 mm vodila
- Odvodni tok
7.5 kA
- Nazivna napetost
240 V/AC
300 V/AC
IP20
- Proizv. št. delov
EP-501043
- Vrsta
SPZT123-300/3+NPE-S
- Barva
svetlo siva
- Norme
VDE 0100-443/-534
Razred I+II+III/Tip 1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
- Mere
(Š x V x G) 36 x 233.4 x 102.3 mm
- Širina
36 mm
- Višina
233.4 mm
- Globina
102.3 mm
- Vsebina
1 kos
- Število pinov
4
- Teža
710 g
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S prenapetostni odvodnik Prenapetostna zaščita za: 40 mm vodila 7.5 kA 1 kos
Opis
Eatonova prenapetostna zaščita SPZT123 je posebej namenjena instalacijam v zgradbah v skladu z VDE 0100-443/-534. Montaža je vtična na zbiralko 40 mm razdelilnika števca v omrežnem priključnem prostoru v omrežnem priključnem prostoru (NAR). Za namestitev niso potrebni vijaki ali orodje. Ustrezna zasnova ohišja preprečuje nepravilno pozicioniranje in se samodejno prilagaja 5 mm ali 10 mm zbiralki.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Ozka oblika
- 7,5kA z napetostnim odcepom
- Energijsko usklajena zaščita končne naprave
- Tehnologija iskrišča s preklapljanjem napetosti
- Napetostna pipa, zaščitena pred prevelikim tokom
- Za zaščito potrošniških sistemov pred prehodnimi prenapetostmi, ki jih povzročajo neposredni in posredni udari strele in preklopna delovanja
- Zaščita pred strelo razreda III in IV po IEC 62305
- Izpolnjuje vse zahteve za vgradnjo prenapetostne zaščite po DIN VDE 0100-534
- Za vrsto omrežja TT & TN-S
