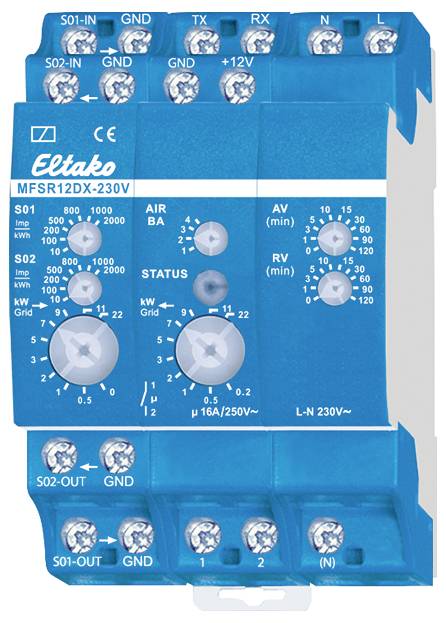

Eltako 22100530 MFSR12DX-230V večnamenski napajalni rele večfunkcijski 230 V/AC 1 kos Časovni razpon: 0.1 - 14400 s 1 za

Multifunkcijski tokovni rele za dvosmerne trifazne števce z dvema izhodoma S0 ali IR vmesnikom po IEC 62056-21. 1 normalno odprt kontakt, brezpotencialni 16A/250VAC, s tehnologijo DX. Izguba v stanju pripravljenosti le 0,6 W. Modularna naprava za montažo na DIN-EN 60715 TH35 letev. 3 delilne enote = 54 mm široka, 58 mm globoka. Ta tokovni rele ovrednoti bodisi podatke izravnalnega dvosmernega trifaznega števca, npr. DSZ15DZ-3x80A z dvema vmesnikoma S0 ali elektronskega gospodinjskega števca (eHZ-EDL) z IR vmesnikom po IEC 62056-21 in protokolom SML verzija 1. Podatki za referenčno moč (puščica desno) in napajalno moč (puščica levo) se zabeležijo in ovrednotijo, kontakt releja pa se vklopi ali izklopi glede na nastavitve. S patentirano tehnologijo ELTAKO Duplex (DX) lahko običajno brezpotencialni kontakt še vedno preklaplja pri prehodu ničle pri preklopu 230 V AC 50 Hz, s čimer se drastično zmanjša obraba. Če želite to narediti, preprosto priključite vodnik N na sponko (N). Posledica tega je izguba v stanju pripravljenosti le 0,1 vata. Napajalna napetost 230 V. V primeru izpada napajalne napetosti se preklopno stanje ohrani. Ko se napajalna napetost povrne, se naprava na določen način izklopi. S0 vhoda S01 (porabljena moč puščica desno) in S02 (dobavljena moč puščica levo) S0 impulzi/kWh uporabljenega števca električne energije se nastavijo z ustreznim vrtljivim stikalom. Nastavljive vrednosti so 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh. Vhod ZRAK (kode OBIS v skladu z IEC 62056-61). Z vrtljivim stikalom AIR (BA) lahko izbirate med naslednjimi načini delovanja: 1: referenčni seštevalec (1.8.0) in referenčna moč na kanalu 1, napajalni seštevalec (2.8.0) in napajalna moč na kanalu 2. 2: Nakupna tarifa 1 (1.8.1) in tarifa 2 (1.8.2) ter nabavna moč na kanalu 1, tarifa dostave 1 (2.8.1) in tarifa 2 (2.8.2) ter moč dostave na kanalu 2. 3: Uvozna tarifa 1 (1.8.1) in tarifa 2 (1.8.2) ter uvozna moč na kanalu 1, seštevalec dostave (2.8.0) in moč dostave na kanalu 2. 4: Seštevalec porabe (1.8.0) in moč porabe na kanalu 1, tarifa dobave 1 (2.8.1) in tarifa 2 (2.8.2) ter moč napajanja na kanalu 2. Povezava se izvede s pomočjo IR skenerja AIR. IR skener je s svojim montažnim magnetom pritrjen nad IR izhod števca in povezan s priključnim kablom na priključke Rx, GND in +12 V. Nastavitev preklopnega praga za referenčno moč (kW puščica mreže desno). Vrtljivo stikalo (kW Grid puščica desno) nastavi preklopni prag, pri katerem naj se rele izklopi. Nastavljive vrednosti za moč so 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Nastavitev preklopnega praga za oddano moč (kW puščica mreže levo). Z vrtljivim stikalom (kW Grid puščica levo) nastavimo preklopni prag, pri katerem naj se rele vklopi. Nastavljive vrednosti za moč so 0,2, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Funkcija: Vklop relejnega kontakta 1-2. Ko je dosežena nastavljena moč za oskrbo z energijo (puščica levo), začne teči odzivni čas zakasnitve (AV), ki ga lahko z vrtljivim stikalom (AV) nastavite med 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minut. Rdeča LED za vrtljivim stikalom (AV) utripa, medtem ko čas AV teče. Ob koncu AV časa se kontakt releja vklopi, če moč (kW) ni padla pod nastavljeni preklopni prag. Rdeča STATUS LED sveti, dokler je kontakt releja zaprt. Izklop kontakta releja 1-2. Ko je dosežena nastavljena moč porabe energije (puščica desno), začne teči čas zakasnitve izklopa (RV), ki ga lahko z vrtljivim stikalom (RV) nastavite med 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minut. Rdeča LED za vrtljivim stikalom (RV) utripa, medtem ko čas RV teče. Ob koncu časa RV se kontakt releja izklopi, če moč (kW) ni padla pod nastavljeni preklopni prag. Rdeča LED STATUS ugasne, ko je kontakt releja odprt.

Besedilo je strojno prevedeno.
