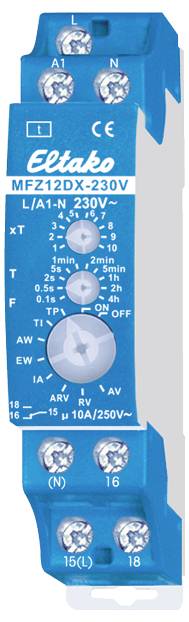

Eltako 23001007 MFZ12DX-230V časovni rele večfunkcijski 230 V/AC 1 kos Časovni razpon: 0.1 - 14400 s 1 menjalo

Brezpotencialno preklopno stikalo 10A/250V AC, 230V LED sijalke do 200W, žarnice z žarilno nitko 2000W*. Izguba v stanju pripravljenosti le 0,4 W. Modularna naprava za montažo na DIN-EN 60715 TH35 letev. 1 delilna enota = 18 mm široka, 58 mm globoka. S patentirano tehnologijo ELTAKO Duplex (DX) lahko običajno brezpotencialni kontakti še vedno preklapljajo pri prehodu ničle pri preklopu 230 V AC 50 Hz, s čimer se drastično zmanjša obraba. Če želite to narediti, preprosto priključite vodnik N na sponko (N) in L na 15 (L). Posledica tega je dodatna izguba v stanju pripravljenosti le 0,1 W. Napajalna in krmilna napetost 230V AC. Nastavite lahko čase med 0,1 sekunde in 40 ur. Funkcija F (stran z opisom 13-22) RV = zakasnitev sproščanja AV = zakasnitev odziva TI = generator takta, ki se zažene s impulzom TP = generator takta, ki se začne s premorom IA = zakasnitev odziva s krmiljenjem impulzov (npr. samodejno odpiranje vrat) EW = kontakt za vklop impulza AW = kontakt za izklop impulza ARV = zakasnitev odziva in sprostitve ON = stalno ON OFF = trajno OFF LED pod velikim vrtljivim stikalom zagotavlja informacije o kontaktnem položaju med potekom časa. Utripa, dokler je zaščitni kontakt 15-18 odprt (15-16 zaprt) in sveti neprekinjeno, dokler je zaščitni kontakt 15-18 zaprt (15-16 odprt). Časovno bazo T nastavite s srednjim zaklepnim vrtljivim stikalom T. Osnovne vrednosti, ki so na voljo, so 0,1 sekunde, 0,5 sekunde, 2 sekundi, 5 sekund, 1 minuta, 2 minuti, 5 minut, 1 ura, 2 uri in 4 ure. Skupni čas je časovna baza, pomnožena z množiteljem. Množitelj xT se nastavi z zgornjim zaklepnim vrtljivim stikalom xT in je med 1 in 10. To vam omogoča nastavitev časov med 0,1 sekunde (časovna osnova 0,1 sekunde in množitelj 1) in 40 ur (časovna osnova 4 ure in množitelj 10). * Največjo obremenitev lahko uporabite od zamika ali časa cikla 5 minut. Pri krajših časih se največja obremenitev zmanjša na naslednji način: do 2 sekundi na 15 %, do 2 minuti na 30 %, do 5 minut na 60 %.

Besedilo je strojno prevedeno.
