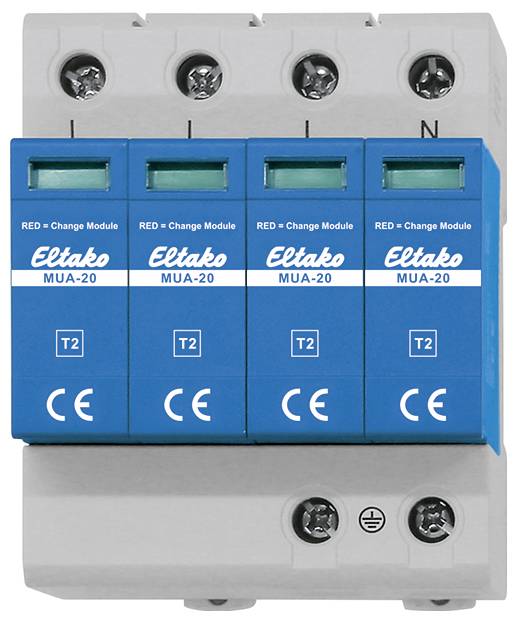

Eltako 28380003 MUA-20 prenapetostna zaščita-odvodnik Prenapetostna zaščita za: razdelilna omarica 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Število
Skupaj (97,99 € / Kos)
97,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta omrežja TN: da
- Vrsta omrežja TT: da
- Najvišja trajna napetost AC: 275 V
- Nazivni tok praznjenja (8/20): 20 kA
- Maks. izpustni tok (8/20): 40 kA
- Kratkostični odpor (Isccr): 25
- Vgrajena rezervna varovalka: da
- Stopnja zaščite: 1,2 kV
- Vrsta montaže: DIN letev TF15
- Signalizacija na napravi: optična
- Velikost: 4 KM
- Vrsta izdelka
prenapetostna zaščita-odvodnik
- Prenapetostna zaščita za
razdelilna omarica
- Nazivna napetost
230 V/AC
IP20
- Proizv. št. delov
28380003
- Mere
(Š x V x G) 95.0000 x 80.0000 x 70.0000 mm
- Širina
95.0000 mm
- Višina
80.0000 mm
- Globina
70.0000 mm
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- Teža
0.3880 kg
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3451584 Eltako 28380003 MUA-20 prenapetostna zaščita-odvodnik Prenapetostna zaščita za: razdelilna omarica 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3451584 Eltako 28380003 MUA-20 prenapetostna zaščita-odvodnik Prenapetostna zaščita za: razdelilna omarica 1 kos
Opis
Modularna naprava za montažo na letev DIN-EN 60715 TH35.
4 delitvene enote = širina 72 mm.
Modularni odvodnik prenapetosti zanesljivo ščiti električne sisteme pred prehodnimi prenapetostmi.
Ščiti TN in TT sisteme pred preklopnimi prenapetostmi in posrednimi udari strele.
Kompaktna zasnova, enostavna montaža na DIN-letev in modularna struktura omogočajo hitro namestitev in vzdrževanje.
Zagotavlja zaščito tipa 2 in zanesljivo ščiti pred prehodnimi prenapetostmi, ki jih povzročijo preklopna delovanja ali oddaljeni udari strele.
V skladu z DIN VDE 0100-443/534 je uporaba MUA-20 obvezna, če je na primer dolžina kabla med glavno in pomožno razdelilnikom večja od 10 metrov.
Če je prisotna zunanja strelovodna zaščita, je potrebna raven zaščite:
Tip 1 v glavni distribuciji (npr. MUA-100, MUA-50)
V podrazdelitvi vpišite 2 (npr. MUA-30, MUA-20)
Odvodnik tipa 2 v podružnični razdelilniku je potreben le, če je dolžina kabla do glavnega razdelilnika z nameščenim odvodnikom tipa 1+2+3 večja od 10 metrov.
Besedilo je strojno prevedeno.
