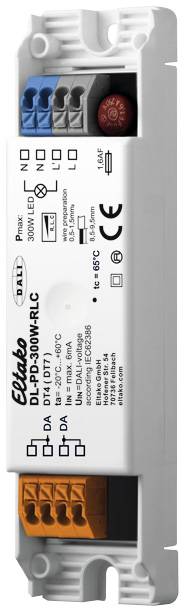

Eltako 33000009 fazni regulator zatemnitve Primerno za svetilke: LED žarnica siva

Fazni zatemnilnik z DALI krmilnim vhodom za vgradni strop· 120x30x22 mm. Vrsta zaščite: IP20 Primerno za zatemnitev 230 V LED naknadno vgrajenih sijalk prek DALI. Pretvorba stopnje zatemnitve DALI v napetost z zadnjim ali vodilnim robom. Najnižjo stopnjo zatemnitve (MIN LEVEL) lahko nastavite prek DALI. Dodaten način delovanja kot stikalo (združljivo z DT7) od strojne programske opreme 3.5. Modul predstavlja udeleženca na avtobusu in ga je mogoče ustrezno nasloviti. Dvojni priključni terminali za enostavno povezovanje vodila DALI. Območje zatemnitve 0,1%-100%. Napajalna napetost 230V AC. Razpon izhodne obremenitve 10-300W. Velik izkoristek. Konfiguracija prek računalniške programske opreme DALI Cockpit. Funkcija: Kot vmesnik med klasično tehnologijo zatemnitve (fazno zatemnitev) in DALI temelji DALI-PD na standardu za krmilne mehanizme DALI (IEC 62386-102) in naprave tipa 4 (IEC 62386-205). Vmesnik DALI-PD pretvori želeno stopnjo zatemnitve v ustrezen napetostni signal z odrezano ali okrnjeno fazo. Odvisno od obremenitve univerzalni zatemnilnik deluje kot zatemnilnik na zadnjem ali sprednjem robu. Način delovanja je mogoče preveriti prek DALI (DT4). Zatemnitvena karakteristika je logaritemsko skalirana v skladu s standardom DALI. Nadzor vklopa/izklopa faze zagotavlja vklop/izklop sinusne napetosti. MINIMALNA FIZIČNA RAVEN je 3 %. Od različice vdelane programske opreme 3.5 ima DALI-PD dodaten način delovanja. Preklopite lahko iz načina DT4 (fazno zatemnitev) v način DT7 (preklop). V tem načinu delovanja se DALI-PD obnaša kot stikalo. Obnašanje v tem načinu ustreza standardu DALI za naprave DT7 (IEC62386-208). V tem načinu delovanja se preklopne karakteristike določijo s primerjavo navideznega nivoja moči žarnice (VDAP) s 4 preklopnimi pragovi. Raven moči navidezne svetilke (VDAP) ustreza vrednosti zatemnitve DALI EKG in je predmet ustreznih lastnosti (omejitev z MINLEVEL in MAXLEVEL, hitrost zatemnitve s časom pojemanja in hitrostjo pojemanja). Za vsako smer zatemnitve obstajata 2 preklopna praga, ki se uporabljata za primerjavo z virtualno močjo svetilke: Prag z vrednostjo MASK je neaktiven in se ne uporablja za primerjavo. Zakasnitve vklopa in izklopa se lahko izvedejo z zamikom. Napravo napaja vodilo DALI, zato je STOPNJA SISTEMSKE NAPAKE le delno podprta. S trenutnimi napravami (prepoznavno po vdelani programski opremi> 4.0) lahko izbirate med 0 %, 100 % in MASK, pri starejših napravah je STOPNJA NAPAKE SISTEMA fiksna - 100 % je izhod za različico 25 W in 0 % za različico 300 W.
