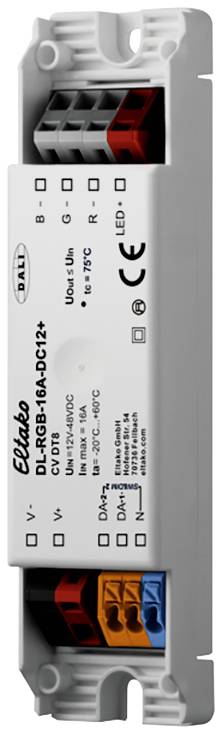

Eltako 33000014 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (174,99 € / Kos)
174,99 €
z DDV
Poudarki in podrobnosti
Eltako 33000014 LED zatemnilnik Primerno za svetilke: LED žarnica siva
- Z RGB barvnim nadzorom
- Za stropni met
- Priključni tok 8 A
- Za nadzor LED modulov s konstantno napetostjo (CV)
Tehnične specifikacije
- Delovna napetost: 18 - 48 V DC
- Vrsta izdelka
LED zatemnilnik
- Delovna napetost
48 V
- Priključna moč (maks.)
768 W
- Primerno za svetilke
LED žarnica
- Preklopna moč (LED)
768 W
- Barva
siva
- Mere
(D x Š x V) 22 x 30 x 120 mm
- Dolžina
22 mm
- Širina
30 mm
- Višina
120 mm
- Globina
22 mm
IP20
- Prenos podatkov (Smart Home)
žični
- Serija
Eltako
- Napajanje
preko sistemskega vodila
- Način montaže
vgradnja
med stropna namestitev
- Preklopni tok maks.
16 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
Other
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-2.5 mm²
30 mm
120 mm
22 mm
FALSE
FALSE
FALSE
22 mm
FALSE
768-768 W
FALSE
FALSE
FALSE
768 W
TRUE
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2256239 Eltako 33000014 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2256239 Eltako 33000014 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Opis
DALI LED zatemnitev z RGB barvnim nadzorom za oddaljeni strop. Izguba v stanju pripravljenosti le 0,12 vata. Primerno za krmiljenje modulov LED s konstantno napetostjo (CV) z delovno napetostjo od 12V do 48V. Način delovanja DT8: en naslov DALI za nadzor svetlosti in barv (DALI DT8, tip RGBWAF). Način delovanja Color & Dim: nadzor prek dveh naslovov DALI, enega za prilagajanje svetlosti in enega za prilagajanje barve. SwitchDim2: Delovanje prek 2 preklopnih vhodov omogoča nadzor svetlosti in barv brez DALI. Obseg zatemnitve 0,1% -100%. Preklopna frekvenca PWM (122Hz / 244Hz / 488Hz / 976Hz). Napajalna napetost 12V do 48V DC (glede na delovno napetost modulov LED). Priključni tok 16A. Po potrebi se lahko na kanale razdeli največji tok povezave. Nizke izgube v stanju pripravljenosti. Velik izkoristek. Konfiguracija prek računalniške programske opreme DALI-Cockpit in vmesnika DALI-USB. Načini delovanja: Naprava ima več načinov delovanja: DT8 (stanje dostave): v tem načinu delovanja se svetlost in barva nadzorujeta prek naslova DALI (vrsta naprave 8). Lahko pa ga upravljate tudi z dvema vhodoma na gumb (SwitchDim2): SwD1: svetlost. Kratek pritisk: Vklop / Izklop. Dolg pritisk: zatemnitev. SwD2: barva. Barva in zatemnitev: ta način delovanja se uporablja za nadzor luči RGB. Nadzoruje se prek dveh naslovov DALI, pri čemer en naslov vpliva na svetlost, drugi pa na dodelitev kanala (npr. Barva). Način Color & Dim omogoča nastavitev barve brez vpliva na svetlost in obratno. Prilagoditev se izvede s standardnimi ukazi DALI, kot je Dim Up / Down, zato jo je mogoče izvesti z vsemi običajnimi krmilniki in prehodi (npr. KNX). Ta možnost upravljanja ponuja alternativo načinu DT8-RGBWAF. Lahko se upravlja prek DALI ali SwitchDim2: DALI naslov 1, SwD1: svetlost. DALI naslov 2, SwD2: barva.
