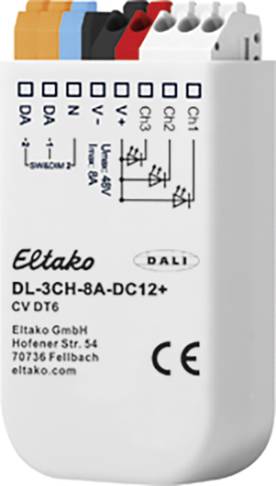

Eltako 33000017 LED zatemnilnik siva
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
39 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Poudarki in podrobnosti
Eltako 33000017 LED zatemnilnik siva
- Za namestitev svetilke in vgradno omarico
- Priključni tok 8 A
- Za krmiljenje LED modulov s konstantno napetostjo (CV)
Tehnične specifikacije
- Delovna napetost: 18 - 48 V DC
- Vrsta izdelka
LED zatemnilnik
- Delovna napetost
48 V
- Priključna moč (maks.)
384 W
- Preklopna moč (LED)
384 W
- Barva
siva
- Mere
(D x Š x V) 15 x 33 x 59 mm
- Dolžina
15 mm
- Širina
33 mm
- Višina
59 mm
- Kanali
3
- Globina
15 mm
IP20
- Prenos podatkov (Smart Home)
žični
- Način pritrditve
za vstavitev v podometno škatlo
- Serija
Eltako
- Napajanje
preko sistemskega vodila
- Način montaže
vgradnja
podometna
- Preklopni tok maks.
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2256242 Eltako 33000017 LED zatemnilnik siva
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2256242 Eltako 33000017 LED zatemnilnik siva
Opis
3-kanalni DALI LED zatemnilnik za vgradnjo svetilk in vgradno omarico. Izguba v stanju pripravljenosti le 0,12 vata. Primeren za krmiljenje LED modulov s konstantno napetostjo (CV) z delovnimi napetostmi od 12 V do 48 V.
Način delovanja DT6: ločeno upravljanje kanalov preko 3 DALI naslovov.
Barvni in zatemnjeni način delovanja: krmiljenje prek dveh DALI naslovov, enega za nastavitev svetlosti in drugega za prilagajanje barve. SwitchDim2: Delovanje prek 2 vhodnih tipk omogoča nadzor svetlosti in barve brez DALI. Območje zatemnitve 0,1% -100%. Preklopna frekvenca PWM (122Hz / 244Hz / 488Hz / 976Hz). Napajalna napetost od 12 V do 48 V DC (kar ustreza obratovalni napetosti LED modulov). Priključni tok 8A. Največji tok povezave se lahko po želji porazdeli po kanalih. Velik izkoristek. Konfiguracija prek računalniške programske opreme DALI kokpit in vmesnika DALI USB. Načini delovanja: Naprava ima več načinov delovanja: DT6 (stanje dobave): V tem načinu delovanja se vsak kanal upravlja prek ločenega naslova DALI (vrsta naprave 6). Operacija se lahko izvede tudi preko dveh vhodnih tipk (SwitchDim2): SwD1: svetlost. Kratek pritisk: vklop / izklop. Dolg pritisk: zatemnitev SwD2: stikalo za sceno (kratek pritisk). Barva in zatemnitev: Ta način delovanja se uporablja za nadzor RGB lučk. Krmiljenje poteka prek 2 DALI naslovov, pri čemer se svetlost vpliva prek enega naslova, porazdelitev kanala (npr. Barva) pa prek drugega. Način Barva in zatemnitev omogoča prilagajanje barve, ne da bi to vplivalo na svetlost in obratno. Prilagoditev se izvede s standardnimi ukazi DALI, kot je Dim Up / Down, zato se lahko izvede z vsemi običajnimi kontrolami in prehodi (npr. KNX). Ta možnost upravljanja ponuja alternativo načinu DT8-RGBWAF. Lahko se upravlja prek DALI ali SwitchDim2: DALI naslov 1, SwD1: svetlost. DALI naslov 2, SwD2: barva.
Besedilo je strojno prevedeno.
Način delovanja DT6: ločeno upravljanje kanalov preko 3 DALI naslovov.
Barvni in zatemnjeni način delovanja: krmiljenje prek dveh DALI naslovov, enega za nastavitev svetlosti in drugega za prilagajanje barve. SwitchDim2: Delovanje prek 2 vhodnih tipk omogoča nadzor svetlosti in barve brez DALI. Območje zatemnitve 0,1% -100%. Preklopna frekvenca PWM (122Hz / 244Hz / 488Hz / 976Hz). Napajalna napetost od 12 V do 48 V DC (kar ustreza obratovalni napetosti LED modulov). Priključni tok 8A. Največji tok povezave se lahko po želji porazdeli po kanalih. Velik izkoristek. Konfiguracija prek računalniške programske opreme DALI kokpit in vmesnika DALI USB. Načini delovanja: Naprava ima več načinov delovanja: DT6 (stanje dobave): V tem načinu delovanja se vsak kanal upravlja prek ločenega naslova DALI (vrsta naprave 6). Operacija se lahko izvede tudi preko dveh vhodnih tipk (SwitchDim2): SwD1: svetlost. Kratek pritisk: vklop / izklop. Dolg pritisk: zatemnitev SwD2: stikalo za sceno (kratek pritisk). Barva in zatemnitev: Ta način delovanja se uporablja za nadzor RGB lučk. Krmiljenje poteka prek 2 DALI naslovov, pri čemer se svetlost vpliva prek enega naslova, porazdelitev kanala (npr. Barva) pa prek drugega. Način Barva in zatemnitev omogoča prilagajanje barve, ne da bi to vplivalo na svetlost in obratno. Prilagoditev se izvede s standardnimi ukazi DALI, kot je Dim Up / Down, zato se lahko izvede z vsemi običajnimi kontrolami in prehodi (npr. KNX). Ta možnost upravljanja ponuja alternativo načinu DT8-RGBWAF. Lahko se upravlja prek DALI ali SwitchDim2: DALI naslov 1, SwD1: svetlost. DALI naslov 2, SwD2: barva.
Besedilo je strojno prevedeno.
