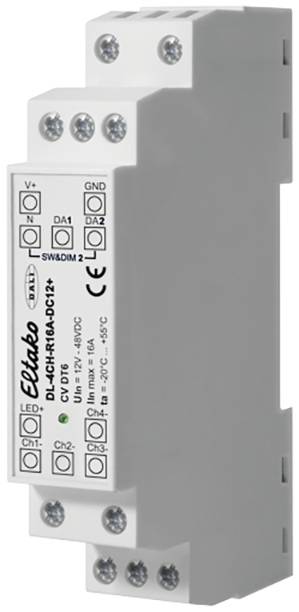

Eltako 33000021 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (164,99 € / Kos)
164,99 €
z DDV
Poudarki in podrobnosti
Eltako 33000021 LED zatemnilnik Primerno za svetilke: LED žarnica siva
- Za DIN-EN 60715 TH35 pritrdilno letev
- Priključni tok 16 A
- Za krmiljenje LED modulov s konstantno napetostjo (CV)
Tehnične specifikacije
- Delovna napetost: 18 - 48 V DC
- Vrsta izdelka
LED zatemnilnik
- Delovna napetost
48 V
- Priključna moč (maks.)
768 W
- Primerno za svetilke
LED žarnica
- Preklopna moč (LED)
768 W
- Barva
siva
- Mere
(D x Š x V) 56 x 56 x 98 mm
- Dolžina
56 mm
- Širina
56 mm
- Višina
98 mm
- Kanali
4
- Globina
17.5 mm
IP20
- Prenos podatkov (Smart Home)
žični
- Serija
Eltako
- Napajanje
preko sistemskega vodila
- Način montaže
vodilo
vodilo
- Preklopni tok maks.
16 A
DRA (DIN-rail adaptor)
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-2.5 mm²
17.5 mm
98 mm
56 mm
FALSE
FALSE
FALSE
FALSE
768-768 W
FALSE
FALSE
FALSE
768 W
TRUE
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2256246 Eltako 33000021 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2256246 Eltako 33000021 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Opis
4-kanalni LED zatemnilnik DALI za DIN EN 60715 TH35 pritrdilno letev. Izguba v stanju pripravljenosti le 0,12 vata. Primeren za krmiljenje LED modulov s konstantno napetostjo (CV) z delovnimi napetostmi od 12 V do 48 V.
Način delovanja DT6: ločen nadzor nad kanali prek 4 DALI naslovov.
Barvni in zatemnjeni način delovanja: krmiljenje prek dveh DALI naslovov, enega za nastavitev svetlosti in drugega za prilagajanje barve. SwitchDim2: Delovanje prek 2 vhodnih tipk omogoča nadzor svetlosti in barve brez DALI. Območje zatemnitve 0,1% -100%. Preklopna frekvenca PWM (122Hz / 244Hz / 488Hz / 976Hz). Napajalna napetost od 12 V do 48 V DC (kar ustreza obratovalni napetosti LED modulov). Priključni tok 16A. Največji tok povezave se lahko po želji porazdeli po kanalih. Velik izkoristek. Konfiguracija prek računalniške programske opreme DALI kokpit in vmesnika DALI USB. Načini delovanja: Naprava ima več načinov delovanja: DT6 (stanje dobave): V tem načinu delovanja se vsak kanal upravlja prek ločenega naslova DALI (vrsta naprave 6). Operacija se lahko izvede tudi preko dveh vhodnih tipk (SwitchDim2): SwD1: svetlost. Kratek pritisk: vklop / izklop. Dolg pritisk: zatemnitev SwD2: stikalo za sceno (kratek pritisk). Barva in zatemnitev: Ta način delovanja se uporablja za nadzor RGB lučk. Krmiljenje poteka prek 2 DALI naslovov, pri čemer se svetlost vpliva prek enega naslova, porazdelitev kanala (npr. Barva) pa prek drugega. Način Barva in zatemnitev omogoča prilagajanje barve, ne da bi to vplivalo na svetlost in obratno. Prilagoditev se izvede s standardnimi ukazi DALI, kot je Dim Up / Down, zato se lahko izvede z vsemi običajnimi kontrolami in prehodi (npr. KNX). Ta možnost upravljanja ponuja alternativo načinu DT8-RGBWAF. Lahko se upravlja prek DALI ali SwitchDim2: DALI naslov 1, SwD1: svetlost. DALI naslov 2, SwD2: barva.
Besedilo je strojno prevedeno.
Način delovanja DT6: ločen nadzor nad kanali prek 4 DALI naslovov.
Barvni in zatemnjeni način delovanja: krmiljenje prek dveh DALI naslovov, enega za nastavitev svetlosti in drugega za prilagajanje barve. SwitchDim2: Delovanje prek 2 vhodnih tipk omogoča nadzor svetlosti in barve brez DALI. Območje zatemnitve 0,1% -100%. Preklopna frekvenca PWM (122Hz / 244Hz / 488Hz / 976Hz). Napajalna napetost od 12 V do 48 V DC (kar ustreza obratovalni napetosti LED modulov). Priključni tok 16A. Največji tok povezave se lahko po želji porazdeli po kanalih. Velik izkoristek. Konfiguracija prek računalniške programske opreme DALI kokpit in vmesnika DALI USB. Načini delovanja: Naprava ima več načinov delovanja: DT6 (stanje dobave): V tem načinu delovanja se vsak kanal upravlja prek ločenega naslova DALI (vrsta naprave 6). Operacija se lahko izvede tudi preko dveh vhodnih tipk (SwitchDim2): SwD1: svetlost. Kratek pritisk: vklop / izklop. Dolg pritisk: zatemnitev SwD2: stikalo za sceno (kratek pritisk). Barva in zatemnitev: Ta način delovanja se uporablja za nadzor RGB lučk. Krmiljenje poteka prek 2 DALI naslovov, pri čemer se svetlost vpliva prek enega naslova, porazdelitev kanala (npr. Barva) pa prek drugega. Način Barva in zatemnitev omogoča prilagajanje barve, ne da bi to vplivalo na svetlost in obratno. Prilagoditev se izvede s standardnimi ukazi DALI, kot je Dim Up / Down, zato se lahko izvede z vsemi običajnimi kontrolami in prehodi (npr. KNX). Ta možnost upravljanja ponuja alternativo načinu DT8-RGBWAF. Lahko se upravlja prek DALI ali SwitchDim2: DALI naslov 1, SwD1: svetlost. DALI naslov 2, SwD2: barva.
Besedilo je strojno prevedeno.
