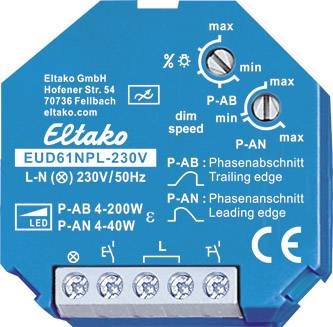

Eltako 61100832 univerzalni zatemnilnik Primerno za svetilke: LED žarnica, energijsko varčna žarnica, halogenska žarnica

Brez N povezave, napajanje MOSFET do 200W. Izguba v stanju pripravljenosti le 0,5 vata. S krmilnimi vhodi za stikala za luči in stikala za luči. Najmanjša svetlost, način delovanja in nastavitev hitrosti zasenčenja. Za natančno namestitev. 45 mm dolga, 45 mm široka, 18 mm globoka. Univerzalno zatemnilno stikalo za R in C obremenjuje do 200 W, odvisno od pogojev prezračevanja. Zatemnitvene svetilke ESL in 230 V v načinu upravljanja faze do 200 W ali v načinu upravljanja faze do 40 W, odvisno od pogojev prezračevanja. V primeru zatemnitvenih 230V LED svetilk, ki malo zasijejo tudi ob izklopu, je treba osnovni obremenitveni element GLE povezati vzporedno z žarnico. L obremenitve (induktivne obremenitve, npr. Navijanje transformatorjev) ne smejo biti priključene. Vklop ničelnega križanja z mehkim vklopom in mehkim izklopom za zaščito žarnice. Krmilna napetost, napajalna napetost in stikalna napetost 230V. Najmanjša obremenitev 4W. Kratki krmilni ukazi vklapljajo / izklapljajo, stalni nadzor spremeni svetlost do največje vrednosti. Prekinitev kontrole spremeni smer zatemnitve. Nastavljena stopnja svetlosti ostane shranjena, ko je naprava izklopljena (pomnilnik). Pomnilnik lahko izklopite tako, da zgornje rotacijsko stikalo trikrat obrnete v desno zaustavitev (max). Nato lahko preklopite tudi ESL. Ponovno vklopite pomnilnik (tovarniška nastavitev), tako da ga trikrat obrnete, dokler se ne ustavi v levo (min). V primeru izpada električne energije se položaj stikala in raven svetlosti shranita in po potrebi vklopi, ko se napajalna napetost vrne. Avtomatska elektronska zaščita pred preobremenitvijo in izklop previsoke temperature. Najmanjšo svetlost (popolnoma zatemnjeno) lahko nastavite z zgornjim% vrtljivim stikalom. Rotacijsko stikalo z nizko zatemnitvijo se uporablja za izbiro med načini delovanja faznega izklopa (P-AB) ali faznega izklopa (P-AN), nastavljena je hitrost zatemnitve in istočasno spremenjeno trajanje mehkega vklopa in izklopa. Če stikala za svetlobo ni mogoče zamenjati s stikali za luč, obstaja ločen krmilni vhod za stikala za luč: Če se zaprto stikalo na kratko odpre, se zatemnitev vrne, dokler se ne na kratko ponovno odpre. Smer zasenčenja se samodejno spremeni na obeh konicah. Poleg tega lahko smer spremenite tako, da dvakrat na kratko odprete stikalo. S krmiljenjem otroške sobe (samo ob aktiviranju gumba): Pri vklopu z daljšim pritiskom gumba se osvetlitev vklopi na najnižjo svetlost po približno 1 sekundi in, dokler pritisnete gumb, se počasi zatemni, ne da bi spremenili zadnjo shranjeno raven svetlosti. S funkcijo dremeža (samo, če je aktivirana s tipko): Osvetlitev je zatemnjena in izklopljena iz trenutnega položaja zatemnitve na najmanjšo svetlost z dvojnim impulzom. Najv. Čas zatemnitve 60 minut je odvisen od trenutne nastavitve zatemnitve in nastavljene minimalne svetlosti in jo je mogoče ustrezno skrajšati. S kratkim pritiskom ga lahko kadar koli izklopite med zatemnitvijo. Dolg gumb med zatemnitvijo zatemni in konča funkcijo dremeža. Brez povezave N, zato primerna za vgradnjo neposredno za gumb za luč ali stikalo za luč, tudi če ni črte N

Besedilo je strojno prevedeno.
