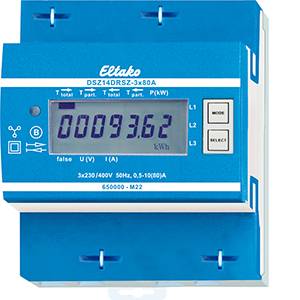

Eltako DSZ14DRSZ-3x80A MID 28465715 trifazni števec digitalni 10 A 1 kos

V skladu s členom 25 nemškega zakona o umerjanju so za obračun električne energije dovoljeni samo umerjeni števci. Neupoštevanje je upravni prekršek v skladu z oddelkom 19. RS485 bus dvosmerni trifazni števec. Največji tok 3x80A, izguba v stanju pripravljenosti samo 0,8 W pri L1 in 0,5 W pri L2 in L3. Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35 v vgradne omare z zaščitnim razredom IP51. 4 naklonske enote = 70 mm široka, 58 mm globoka. Razred točnosti B (1%). Z vmesnikom RS485. Direktno merilni trifazni števec meri delovno energijo na podlagi tokov, ki tečejo med vhodi in izhodi. Lastna poraba le 0,8 vatov ali 0,5 W delovne moči na pot se ne meri in ne prikazuje. Aktivna energija se doda glede na znak. Pozitivna vrednost števca pomeni porabo energije, negativna pa dobavo energije. Merjenje energije je uravnoteženo. Če je poraba energije (P pozitivno) večja od oskrbe z energijo (P negativno), se odčitek števca T puščica desno poveča. Če je dobava energije večja od porabe energije, se odčitek števca T puščica levo poveča. Poraba energije je prikazana s puščico desno, oskrba z energijo pa s puščico levo nad aktivno vrstico na zaslonu. Priključite lahko 1, 2 ali 3 fazne vodnike s tokom do 80A. Začetni tok je 4OmA. Priključki L1 in N morajo biti na voljo. Povezava prek FBA14 na vodilo Eltako RS485 z 2-žilno oklopljeno vodilno linijo (npr. telefonska linija). Odčitek števca in trenutni izhod se preneseta na vodilo – na primer za prenos na zunanji računalnik ali programsko opremo GFVS 4.0 – in prav tako poslana v radijsko omrežje prek FAM14. Za to je potrebno, da brezžični antenski modul FAM14 dodeli naslov naprave, kot je opisano v navodilih za uporabo. 7-segmentni zaslon LC je mogoče prebrati dvakrat v dveh tednih tudi brez napajanja. Porabo energije prikazuje LED ob zaslonu, ki utripne 1000-krat na kWh. Desno od zaslona sta gumba MODE in SELECT, s katerima se premikamo po meniju v skladu z navodili za uporabo. Najprej se vklopi osvetlitev ozadja. Nato se lahko prikaže skupna aktivna energija na uvoz in dostavo, aktivna energija uvoza in dostave ponastavljivega pomnilnika ter trenutne vrednosti moči, napetosti in toka za vsak zunanji vodnik. Sporočilo o napaki (false): Če zunanji vodnik manjka, se na zaslonu prikažeta false in ustrezni zunanji vodnik.
