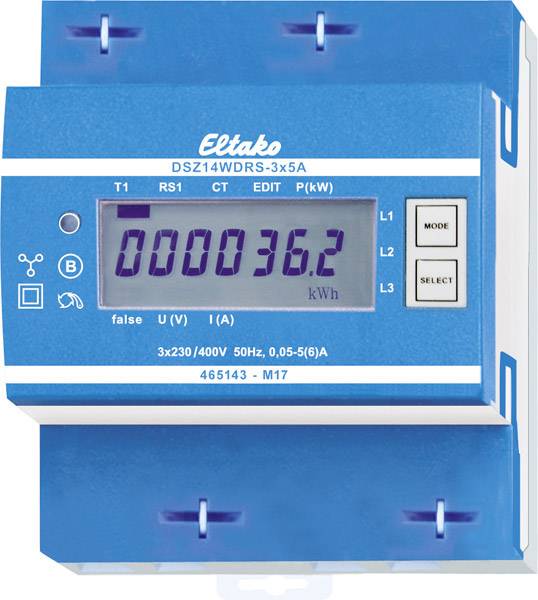

Eltako DSZ14WDRS-3x5A MID 28305712 trifazni števec s priključkom za pretvornik digitalni 5 A Uradno potrjen: da 1 kos

Števec pretvornika MID kalibriran. Za obračunavanje električne energije so dovoljeni samo kalibrirani števci v skladu z oddelkom 25 nemškega zakona o verifikaciji. Neupoštevanje je upravni prekršek v skladu z 19. členom. Trifazni števec RS485 radijski pretvornik z nastavljivim razmerjem pretvornika in MID. Največji tok 3x5A, izguba v stanju pripravljenosti le 0,8 vata pri L1 in 0,5 vata pri L2 in L3. Razred točnosti B (1%). Z RS485 vmesnikom. Ta trifazni števec meri aktivno energijo na podlagi tokov, ki tečejo skozi pretvornik. Notranja poraba samo 0,8 vata ali 0,5 W aktivne moči na pot se ne meri in ni prikazana. Priključite lahko 1, 2 ali 3 pretvornike s sekundarnimi tokovi do 5A. Začetni tok je 10mA. Povezave L1 in N morata biti na voljo. Povezava prek FBA14 z vodilom Eltako RS485 z dvojedrno zaščiteno avtobusno linijo (npr. Telefonsko linijo). Odčitki števca in trenutna moč se prenesejo na vodilo - npr. Za prenos v zunanji računalnik ali programsko opremo GFVS 3.0 - in jih tudi pošljejo v radijsko omrežje prek FAM14. To zahteva, da modul radijske antene FAM14 dodeli naslov naprave, kot je opisano v navodilih za uporabo. Prikaži tudi s FEA65D. 7-segmentni LC-zaslon je mogoče v dveh tednih prebrati dvakrat, tudi brez napajanja. Porabo energije označi LED, ki utripa 10-krat na kWh poleg zaslona. Desno od zaslona sta gumba MODE in SELECT, ki se uporabljata za pomikanje po meniju v skladu z navodili za uporabo. Najprej se vklopi osvetlitev ozadja. Nato se lahko prikažejo skupna aktivna energija, aktivna energija pomnilnika, ki se lahko resetira, ter trenutne vrednosti moči, napetosti in toka na zunanji prevodnik. Nastavi se lahko tudi razmerje pretvornika. Tovarniško je nastavljen na 5: 5 in zaklenjen z mostom čez priključne sponke z oznako JUMPER. Razmerje pretvornika se prilagodi nameščenemu pretvorniku tako, da odstranite most in ga prilagodite v skladu z navodili za uporabo. Nato se spet zaklene z mostom. Sporočilo o napaki (napačno): Če zunanji prevodnik manjka ali je trenutna smer napačna, je na zaslonu prikazano napačno in ustrezni zunanji vodnik. Pozor! Pred delom na tokovnih transformatorjih izključite napetostne poti števca.

Besedilo je strojno prevedeno.
