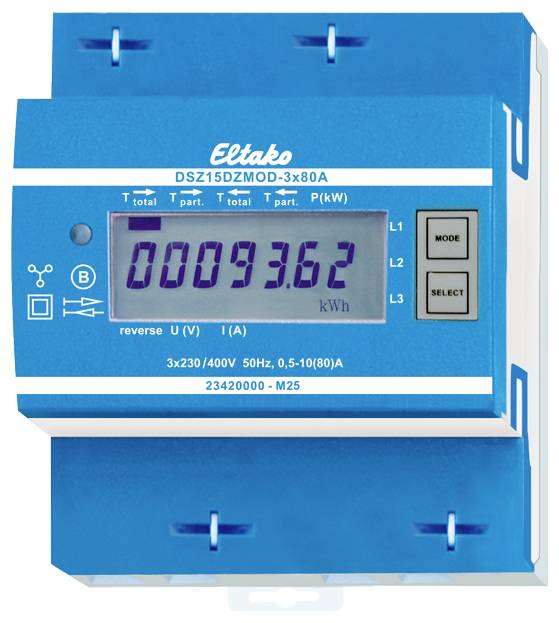

Eltako DSZ15DZMOD-3x80A MID 28380516 trifazni števec digitalni 10 A 1 kos

Modbus dvosmerni trifazni števec. Največji tok 3x80A, izguba v stanju pripravljenosti le 0,8 W pri L1 in 0,5 W pri L2 in L3. Modularna naprava za montažo na DIN-EN 60715 TH35 letev v instalacijskih omarah z zaščitnim razredom IP51. 4 delilne enote = 70 mm širine, 58 mm globine. Razred točnosti B (1%). Z vmesnikom Modbus / RTU (RS485). Direktni merilni trifazni števec meri delovno energijo na podlagi tokov, ki tečejo med vhodi in izhodi. Lastna poraba le 0,8 W ali 0,5 W aktivne moči na pot ni niti izmerjena niti prikazana. Aktivna energija se doda glede na znak. Pozitivna moč v števcu pomeni porabo energije, negativna moč pomeni dobavo energije. Merjenje energije se izvaja na osnovi bilance. Če je poraba energije (P pozitivno) večja od oskrbe z energijo (P negativno), se odčitek števca T puščica desno poveča. Če je dobava energije večja od porabe energije, se odčitek števca T puščica levo poveča. Poraba energije je označena s puščico desno, dobava energije pa s puščico levo nad aktivno vrstico na zaslonu. Priključimo lahko 1, 2 ali 3 zunanje vodnike s tokom do 80 A. Začetni tok je 40 mA. Prisotna morata biti priključka L1 in N. Povezava preko RS485 Modbus data loggerja: Prenos podatkov Modbus / RTU (RS485) in dodelitev naslova v skladu z navodili za uporabo. Poraba energije in oskrba z energijo se nehlapno shranjujeta in se po izpadu električne energije takoj znova prikažeta. 7-segmentni zaslon LC je mogoče prebrati dvakrat v dveh tednih tudi brez napajanja. Porabo energije in napajanje prikazuje LED dioda poleg zaslona, ki utripne 1000-krat na kWh. Desno od zaslona sta gumba NAČIN in IZBIRA, ki se uporabljata za pomikanje po meniju v skladu z navodili za uporabo. Najprej se vklopi osvetlitev ozadja. Nato se lahko prikaže skupna aktivna energija na uvoz in izvoz, aktivna energija ponastavljivih pomnilniških enot za uvoz in izvoz ter trenutne vrednosti moči, napetosti in toka na fazni vodnik. Sporočilo o napaki: Če zunanji vodnik manjka, se ustrezni zunanji vodnik prikaže na zaslonu.

Besedilo je strojno prevedeno.
