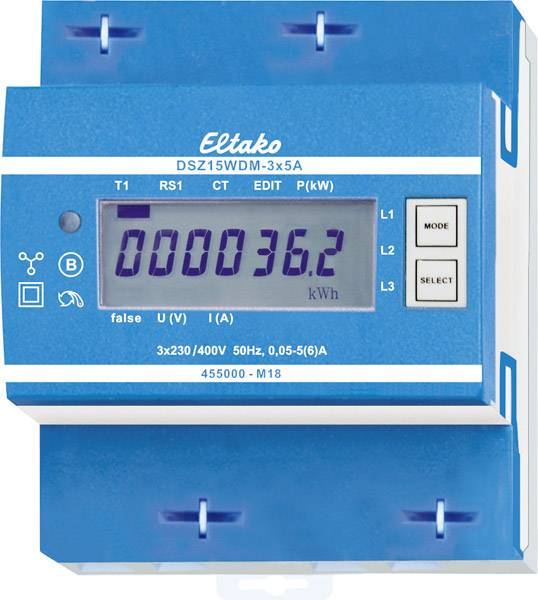

Eltako DSZ15WDM-3x5A MID 28305515 trifazni števec s priključkom za pretvornik digitalni 5 A 1 kos

V skladu s členom 25 nemškega zakona o umerjanju so za obračun električne energije dovoljeni samo umerjeni števci. Neupoštevanje je upravni prekršek v skladu z §19. M-Bus pretvorniški trifazni števec z nastavljivim pretvorniškim razmerjem in MID. Največji tok 3x5A, izguba v stanju pripravljenosti samo 0,5 vata na pot. Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35. 4 naklonske enote = 70 mm širine, 58 mm globine. Razred točnosti B (1%). Z vmesnikom M-Bus. Ta trifazni števec meri delovno energijo na podlagi tokov, ki tečejo skozi pretvornike. Lastna poraba največ 0,5 W aktivne moči na pot se ne meri in ne prikazuje. Priključimo lahko 1, 2 ali 3 pretvornike s sekundarnimi tokovi do 5A. Začetni tok je 10mA. Povezava N mora biti prisotna. 7-segmentni zaslon LC je mogoče prebrati dvakrat v dveh tednih tudi brez napajanja. Poraba energije je prikazana z LED, ki utripne 10-krat na kWh. Desno od zaslona sta gumba MODE in SELECT, s katerima se premikamo po meniju v skladu z navodili za uporabo. Najprej se vklopi osvetlitev ozadja. Nato se lahko prikaže skupna aktivna energija, aktivna energija ponastavljivega pomnilnika in trenutne vrednosti moči, napetosti in toka za vsak fazni vodnik. Poleg tega je mogoče nastaviti razmerje pretvornika. Tovarniško je nastavljen na 5:5 in zaklenjen z mostičkom preko sponk z oznako JUMPER. Razmerje pretvornika se prilagodi vgrajenemu pretvorniku tako, da se mostiček odstrani in ponastavi v skladu z navodili za uporabo. Nato se ponovno zaklene z mostom. Nastavljiva razmerja pretvornika so 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000 : 5, 1250:5 in 1500:5. Sporočilo o napaki (false): Če fazni vodnik manjka ali je smer toka napačna, se na zaslonu prikažeta false in ustrezni fazni vodnik. Prenos podatkov M-Bus: Pri odčitavanju se vse vrednosti prenesejo v enem telegramu. Podprti so naslednji telegrami: Inicializacija: SND_NKE, odgovor: ACK, branje števca: REQ_UD2, odgovor: RSP_UD, sprememba primarnega naslova: SND_UD, odgovor: ACK, ponastavitev RS1: SND_UD, odgovor: ACK, izbira podrejenega za sekundarni naslov, odziv : ACK, Naprava se ne odziva na neznane poizvedbe. Hitrost prenosa se samodejno zazna. Naprava ima merilnik napetosti. V primeru izpada električne energije se vsi registri shranijo v EEPROM. Spreminjanje primarnega naslova M-Bus: Če želite spremeniti primarni naslov M-Bus, pritisnite in držite IZBERI 3 sekunde. V naslednjem meniju MODE poveča naslov za 10, SELECT ga poveča za 1. Ko je želeni primarni naslov nastavljen, počakajte, da se ponovno prikaže glavni meni. Sekundarni naslov: S pomočjo sekundarnega naslova je možna komunikacija s števcem energije v skladu s standardom EN13757. Uporabijo se lahko nadomestni znaki. Podrobne informacije v navodilih za uporabo. Pozor! Pred delom na tokovnih transformatorjih odklopite napetostne poti merilnika.

Besedilo je strojno prevedeno.
