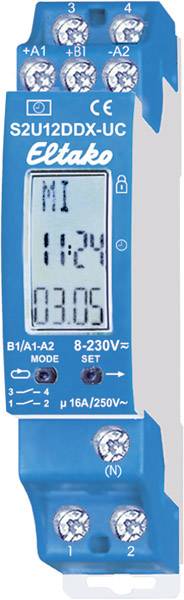

Eltako S2U12DDX-UC DIN časovna stikalna ura 230 V

2-kanalni časovnik. 1 + 1 NO brez potenciala stika 16A / 250V AC. Z astro funkcijo. Izguba v stanju pripravljenosti samo 0,03-0,4 vata. Od proizvodnega tedna 26/19 z osvetlitvijo zaslona. Na železnici nameščena naprava za pritrditev na DIN-EN 60715 TH35 tirnico. 1 modul = 18 mm širok, 58 mm globok. S patentirano tehnologijo Eltako Duplex (DX) lahko običajno brezpotencialni kontakti med preklopom 230 V AC 50Hz preklopijo v ničelni prehod in tako drastično zmanjšajo obrabo. Če želite to narediti, preprosto priključite N vodnik na sponko (N) in L na 1 (L) in / ali 3 (L). To povzroči dodatno izgubo v stanju pripravljenosti le 0,1 vata. Zahvaljujoč uporabi bistabilnih relejev posledično ni izgube moči tuljave in ogrevanja, tudi če je vklopljen. Kanalom je prosto dodeljenih do 60 lokacij pomnilnika s časovnim stikalom. Z datumom in samodejnim preklopom poletnega / zimskega časa. Rezerva moči brez baterije približno 7 dni. Vsakemu pomnilniškemu mestu je mogoče dodeliti bodisi astro funkcijo (samodejni preklop po sončnem vzhodu ali sončnem zahodu), čas vklopa in izklopa ali čas preklopa impulza (pri katerem se sproži impulz 2 sekundi).
Čas vklopa ali izklopa Astro lahko prestavite za ± 2 uri. Poleg tega je mogoče vnesti časovno razliko do ± 2 uri, na katero vpliva solsticij. S krmilnim vhodom (+ A1) za vklop ali izklop centralnega upravljanja s prednostjo. Napajalna in krmilna napetost za centralno krmiljenje 8..230 V UC. Časovno stikalo nastavite z gumboma MODE in SET in gumb lahko zaklenete. Osvetlitev zaslona se vklopi s pritiskom na MODE ali SET. 20 sekund po zadnjem aktiviranju MODE ali SET program samodejno skoči nazaj na običajni zaslon in osvetlitev zaslona se izklopi. Nastavitev jezika: Vsakič, ko pride do napajalne napetosti, lahko jezik izberete s SET v 10 sekundah in potrdite z MODE. D = nemščina, GB = angleščina, F = francoščina, IT = italijanščina in ES = španščina. Nato se prikaže običajni zaslon: delovni dan, ura, dan in mesec. Hiter tek: Pri naslednjih nastavitvah se številke hitro poženejo, če dlje pritisnete tipko Enter. Spustite in znova pritisnite, da spremenite smer. Nastavite čas: Pritisnite MODE in nato na PRG (program) poiščite funkcijo CLOCK s SET in izberite z MODE. Na S izberite uro s tipko SET in potrdite z MODE. Nadaljujte na enak način za M za minuto. Nastavitev datuma: Pritisnite MODE in nato na PRG s SET poiščite funkcijo DAT in izberite z MODE. Za J izberite leto s tipko SET in potrdite z MODE. Nadaljujte na enak način za M za mesec in T za dan. Kot zadnja nastavitev v zaporedju utripa MO (delovni dan). To lahko nastavite s SET in potrdite z MODE. Nastavitev lokacije (če je potrebna astro funkcija): Seznam nemških mest boste našli na koncu navodil za uporabo. Pritisnite MODE in nato na PRG s SET poiščite funkcijo POS in izberite z MODE. Za BRT izberite zemljepisno širino s tipko SET in potrdite z MODE. Izberite tudi zemljepisno dolžino za LAE in pritisnite MODE. Zdaj izberite časovni pas ob GMT s tipko SET in potrdite z MODE. Po želji lahko zdaj vnesete časovni premik do ± 2 uri za oba kanala za WSW (zimski solsticij) in SSW (poletni solsticij). Ročno vklop ali izklop s prednostjo: Pritisnite MODE in nato poiščite funkcijo INT s tipko SET na PRG in izberite z MODE. Za KNL izberite kanal 1 ali 2 s tipko SET in potrdite z MODE. Z SET lahko zdaj preklapljate med AUT (samodejno), ON ali OFF. Po potrditvi z MODE se položaj stikala izbranega kanala po potrebi spremeni. Če se bo stanje preklopa samodejno spremenilo, ko je časovni program aktiven, je treba nato znova izbrati AUT (samodejno). Če med eno od potrditev pritisnete MODE več kot 2 sekundi, se sprememba shrani in prikaže se običajni zaslon. Preklop poletnega / zimskega časa: Pritisnite MODE in nato na PRG s SET poiščite funkcijo SWZ in izberite z MODE. Zdaj lahko preklapljate med VKLOP in IZKLOP s tipko SET in potrdite z MODE. Če je bilo izbrano ON, preklop poteka samodejno. Centralni nadzor vklopljen ali izklopljen s prednostjo v samodejnem načinu (AUT): pritisnite MODE in nato na PRG (program)
poiščite funkcijo ZEA s SET in izberite z MODE. Zdaj lahko preklapljate med ZE in ZA s tipko SET in potrdite z MODE. Vklop / izklop naključnega načina: Pritisnite MODE in nato poiščite funkcijo ZUF s PRG s SET in izberite z MODE. S tipko SET nastavite na ON (ZUF +) ali OFF (ZUF) in potrdite z MODE. Če je vklopljen naključni način, se vsi časi vklopa vseh kanalov naključno prestavijo za največ 15 minut. Čas vklopa na prejšnji in čas izklopa na pozneje. Vnesite programe časovnega stikala: v skladu z navodili za uporabo. Vklopite zaklepanje tipk: na kratko pritisnite MODE in SET ter zaklenite s tipko SET na LCK. To je označeno s puščico poleg simbola ključavnice. Izklop zaklepanja tipk: Pritisnite tipki MODE in SET za 2 sekundi in odklenite s tipko SET na UNL.
