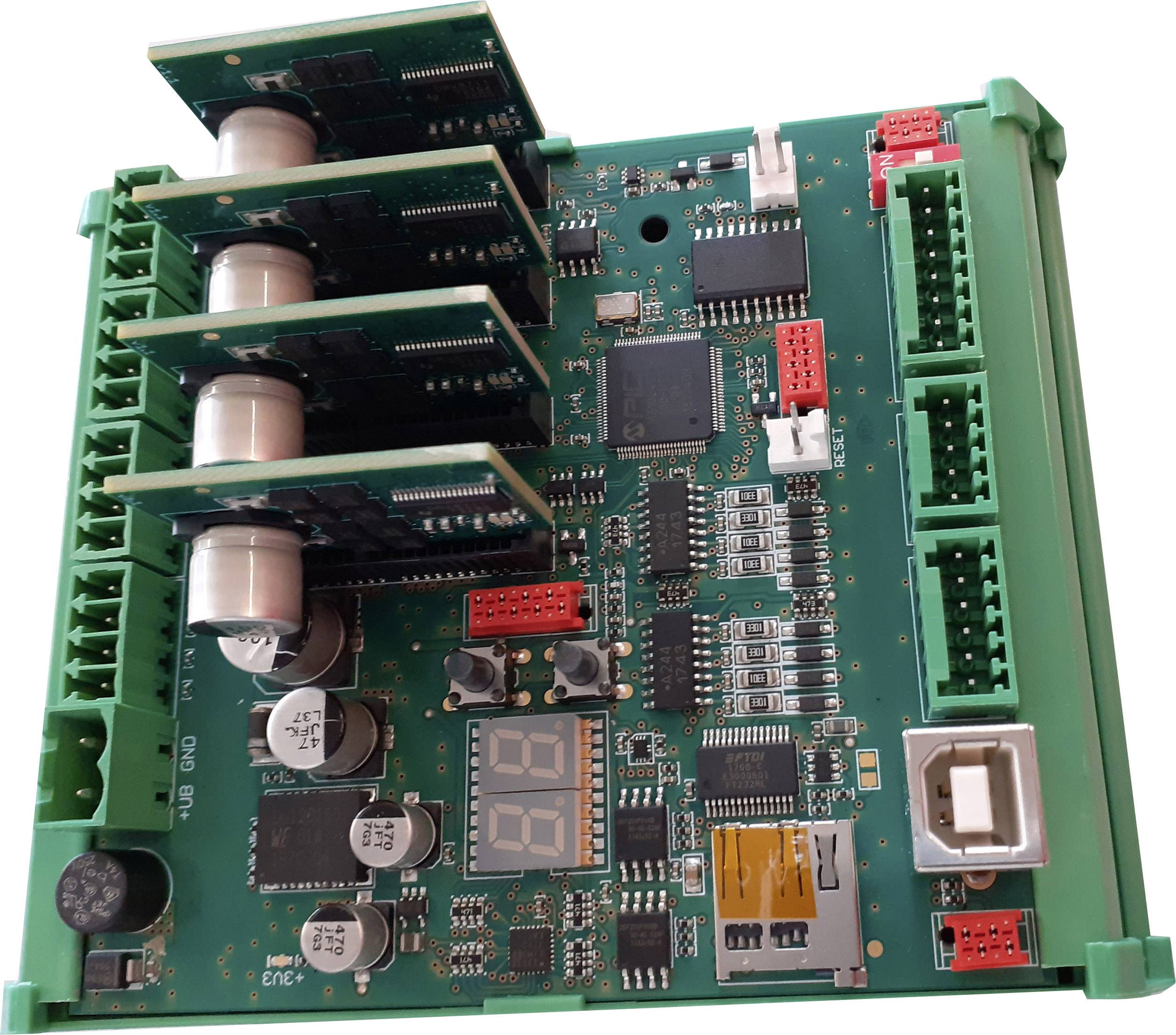

Emis SMC-IC4 krmilnik koračnega motorja 12 V, 48 V

Krmilnik koračnega motorja SMC-IC4 lahko sprejme štiri stopnje izhodne moči. Tu so na voljo ojačevalniki za fazne tokove od 1A do 4A. Bipolarni koračni motorji z dvema ali štirimi fazami se lahko priključijo. Glede na moč motorja, delovni cikel motorja in nastavljen mirovalni tok je priporočljivo uporabiti ventilator za hlajenje izhodnih stopenj motorja. Potrebno napajanje je enosmerno napajanje z napetostjo vsaj 12 V DC do največ 48 V DC. Komunikacija med PC-jem in SMC-IC4 poteka prek USB vmesnika (tip B). Po prvem priključitvi kabla USB se v osebnem računalniku ustvari navidezna COM pošta in COM vrata št. dodeljena. Vsi prenosi podatkov potekajo prek tega virtualnega COM pristanišča. Za krmiljenje SMC-IC4 se lahko uporablja terminalski program. Digitalni vhodi lahko preklapljajo ali Krmilni signali se napajajo s stopnjo 0-24V DC. Referenčna stikala so povezana z vhodi 1-4. Prosto programirane funkcije se lahko shranijo v pomnilnik, ki je na voljo samo za branje, na vseh osem vhodov. Obstaja 7 tranzistorskih izhodov z max. Na voljo sta 24V enosmerna napetost in tok 100mA. Dvemestni LED zaslon se uporablja za prikaz različnih stanj sistema. Za samostojne aplikacije je na voljo samo bralni pomnilnik za 28 programov s 64kB. Če se bodo uporabljali večji programi, lahko v ta namen uporabimo mikro SD kartico. Na SMC-IC4 je na voljo ustrezna reža. Z dvema gumboma lahko nastavite ali izberete samostojne aplikacije (delovanje brez računalnika). Če je treba uporabljati več kot 4 koračne motorje, je možno kaskadno uporabiti več krmilnih kartic SMC-IC4. Priložen je kabel za povezavo vsake kartice. Prva kartica je povezana z osebnim računalnikom in prevzame glavno funkcijo.
